特長
- 7.5GHzの動作周波数
- 160psの伝播遅延
- 100psの出力立上がり/立下がり時間
- 110fsのランダム・ジッタ
- オンチップ入力終端
- 拡張工業用温度範囲:-40℃~+125℃
- 3.3V電源(VCC − VEE)

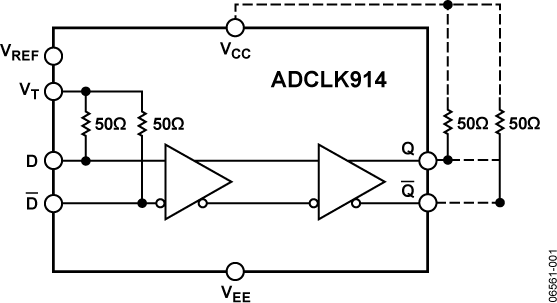

ADCLK914は、アナログ・デバイセズが独自に開発した相補型バイポーラ(XFCB-3)シリコン・ゲルマニウム(SiGe)プロセスで製造された超高速クロック/データ・バッファです。ADCLK914は、アナログ・デバイセズの最新の高速D/Aコンバータ(DAC)の駆動に適した高電圧差動シグナリング(HVDS)出力を特長としています。ADCLK914はシングル、差動オープン・コレクタ出力を備えています。
ADCLK914のバッファは、伝播遅延を160psとして最大7.5GHzで動作し、追加されるランダム・ジッタ(RJ)はわずか110fsです。
入力にはセンター・タップのオンチップ100Ω終端抵抗が内蔵され、LVPECL、CML、CMOS、LVTTL、またはLVDS(AC結合のみ)を受け入れます。AC結合入力のバイアシング用として、VREFピンを備えています。
HVDS出力段は、VCCに終端された50Ωの抵抗負荷に対して各サイドで1.9Vを直接駆動するように設計され、そのトータル差動出力振幅は3.8Vです。

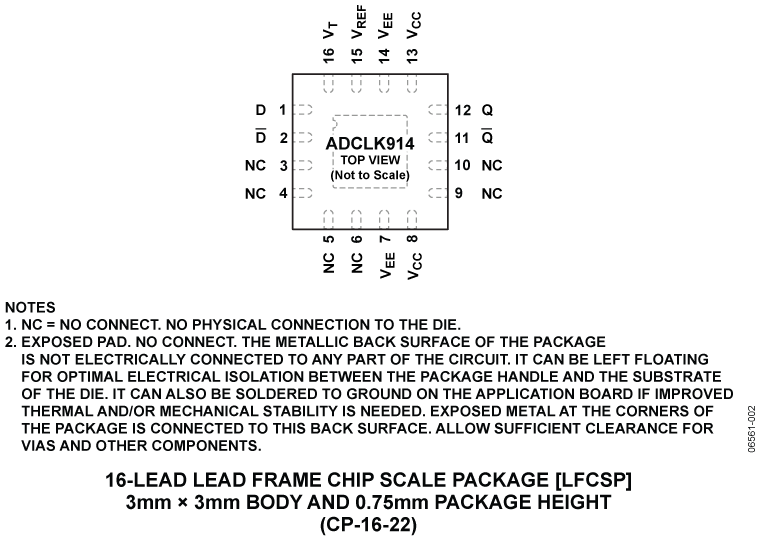

ADCLK914は、16ピンLFCSPパッケージを採用し、-40℃~+125℃の拡張工業用温度範囲で動作が仕様規定されています。
アプリケーション
- クロックおよびデータ信号の再生
- 高速コンバータ用クロック
- ブロードバンド通信
- セルラー・インフラ
- 高速ライン・レシーバ
- ATEおよび高性能計測機器
- レベル・シフティング
- スレッショールド検出
