ADCLK946

新規設計に推奨

クロック・ファンアウト・バッファ、6出力、LVPECL、SiGe

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 4.8GHzの動作周波数
  • ランダム広帯域ジッタ:75 fs rms
  • 入力終端の内蔵
  • 電源電圧:3.3V

ADCLK946は、超高速のクロック・ファンアウト・バッファで、アナログ・デバイセズの独自のXFCB3シリコン・ゲルマニューム(SiGe)バイポーラ・プロセスで製造されています。このデバイスは、低ジッタを必要とする高速アプリケーション用として設計されています。

この製品は、差動で、内蔵の100Ω終端抵抗がセンタータップされた差動入力を備えています。入力は、DC結合のLVPECL、CML、3.3VCMOS(シングルエンド)、AC結合の1.8VCMOS、LVDS、LVPECL入力に対応します。VREFピンはAC結合入力のバイアッシングとして使うことができます。

ADCLK946は、6個のフルスイング・エッミタ・カップル・ロジック(ECL)出力ドライバを特長としています。LVPECL(正のECL)動作では、バイアスVCCと正側電源、VEEとグランドで動作します。ECL動作は、バイアスVCCからグランドと、VEEから負側電源で動作します。

ECL出力段は、両端子で800mVを直接ドライブできるように設計されており、1.6Vのトータル差動出力振幅のためにVCC-2Vに50Ωで終端されています。

ADCLK946は、24ピンLFCSPパッケージを採用し、-40℃~+85℃の標準工業用温度範囲にわたって動作が仕様規定されています。

アプリケーション

  • 低ジッタのクロック分配
  • クロックとデータの信号再生
  • レベル変換
  • ワイヤレス通信
  • 有線通信
  • 医療用および工業用画像処理
  • ATEと高性能計測機器

ADCLK946
クロック・ファンアウト・バッファ、6出力、LVPECL、SiGe

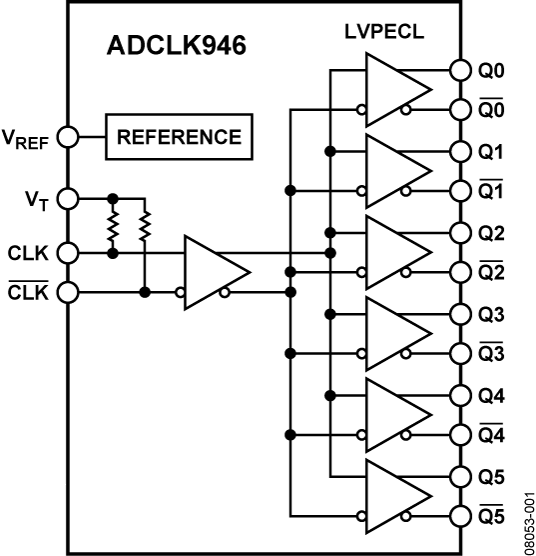

ADCLK946 Functional Block Diagram ADCLK946 Pin Configuration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ツールおよびシミュレーション

ADIsimCLK 設計・評価 ソフトウェア

ADIsimCLKはアナログ・デバイセズの超低ジッタのクロック分配器とクロック生成用製品向けに開発された設計ツールです。ADIsimCLKを使用すれば、ワイヤレス・インフラストラクチャ、計測器、ネットワーキング、ブロードバンド、ATE(自動試験装置)あるいはクロック性能が予測可能であることが求められるあらゆる分野のアプリケーションで、設計を迅速に開発、評価、最適化できます。

ツールを開く

ADCLK946 IBIS Model 1


評価用キット

EVAL-ADCLK946

ADCLK946 Evaluation Board

製品詳細

The ADCLK946 is a very high performance clock fanout buffer. The evaluation board is fabricated using a high quality Rogers dielectric material. Transmission line paths are kept as close to 50 Ω as possible.

EVAL-ADCLK946
ADCLK946 Evaluation Board
