製品概要

機能と利点

  • ピン互換ファミリ
  • 優れたダイナミック性能
  • オンチップ100Ω終端抵抗とのLVDSデータ・インターフェース
  • 自己テスト機能内蔵
  • LVDSサンプリングの完全性
  • LVDSからDACへのデータ伝送の完全性
  • 低消費電力:380mW(IFS =20 mA、fOUT=330MHz)
  • 両電源動作:±1.8V/3.3 V
  • 調整可能なアナログ出力: 8.66 mA~31.66 mA(RL = 25 Ω~50 Ω)
  • 1.2 Vのリファレンス電圧を内蔵
  • 160リードのチップ・スケール・ボール・グリッド・アレイ(CSP_BGA)パッケージ

    製品概要

    AD9736AD9735、AD9734は、高性能、高周波数DACで、ナイキスト周波数までマルチキャリアの生成が可能な、最大1200MSPSまでのサンプル・レートを提供します。AD9736は、このファミリの14ビット製品で、一方AD9735とAD9734は、それぞれ12ビットと10ビットの製品です。これらの製品は、多くの内部パラメータのプログラミングとステータス・レジスタのリードバックのための、シリアル・ペリフェラル・インターフェース(SPI)ポートを備えています。

    仕様を軽減したLVDSインターフェースは、高いサンプル・レートを実現するために使われています。出力電流は8.66mA~31.66mAの範囲にわたってプログラムすることができます。AD973xファミリは、0.18μmのCMOSプロセスで製造され、1.8Vおよび3.3Vの電源で動作し、バイパス・モードで合計消費電力は380mWとなります。この製品は、パッケージのパラスティック(寄生容量、寄生インダクタンス)を軽減させるために、160リードのチップ・スケール・ボール・グリッド・アレイ(BGA)パッケージを採用しています。

    製品のハイライト

    • 低ノイズと低相互変調歪み(IMD)を特徴とし、最大600 MHzまでの中間周波数で広帯域信号の高品質な合成を可能とする
    • ダブル・データ・レート(DDR)のLVDSデータ・レシーバは、最大変換レート1200MSPSをサポート
    • 基本的な機能やSPIポートのアクセスをピンで直接設定することによって、AD973xファミリの全ての機能を完全に制御
    • CMOSプロセスで製造されるAD973xファミリは、ダイナミック性能をさらに高めるため、弊社独自のスイッチング技術を使用
    • AD9739ファミリの電流出力は、シングルエンドまたは差動回路トポロジーとして容易に構成することが可能

    アプリケーション

    • ブロード・バンド通信システム
      • セルラ・インフラストラクチャ(デジタル・プレディストーション)
      • ポイントtoポイント無線
      • CMST/VOD
    • 計測機器、自動テスト装置(ATE)
    • レーダ、航空電子システム

    製品ライフサイクル icon-not-recommended 新規設計には非推奨

    新規設計にはお勧めしていません。

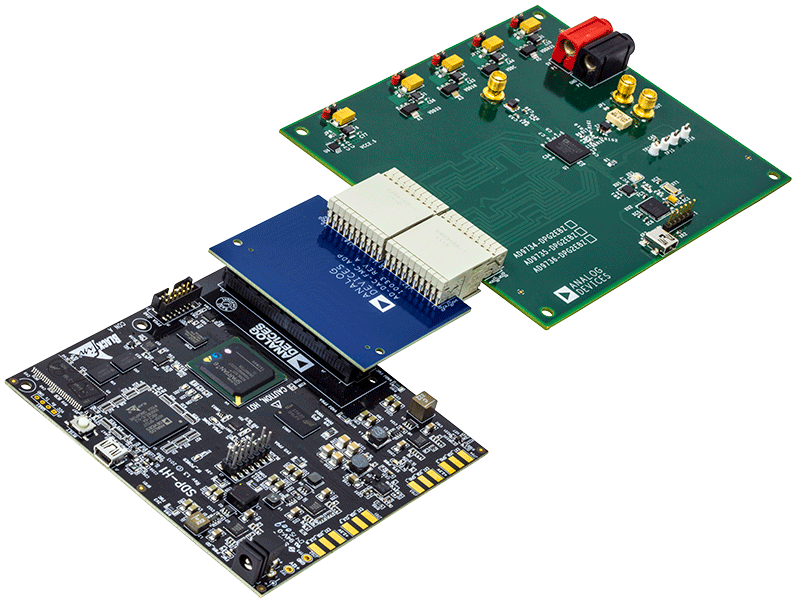

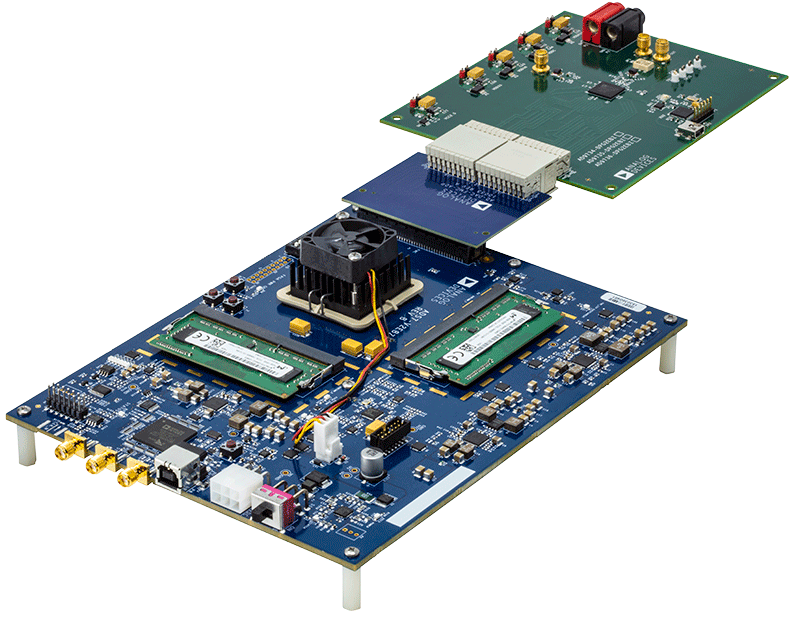

    評価キット (1)

    ソフトウェア & システム

    評価用ソフトウェア

    ACE Evaluation Software

    Run this executable to install ACE on your computer to evaluate the AD9736, AD9735, and AD9734 high-speed DACs.

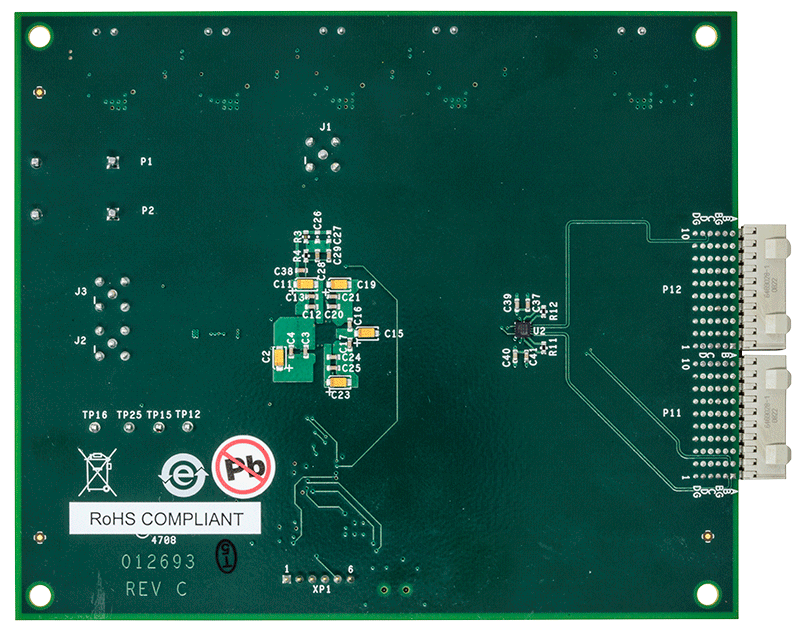

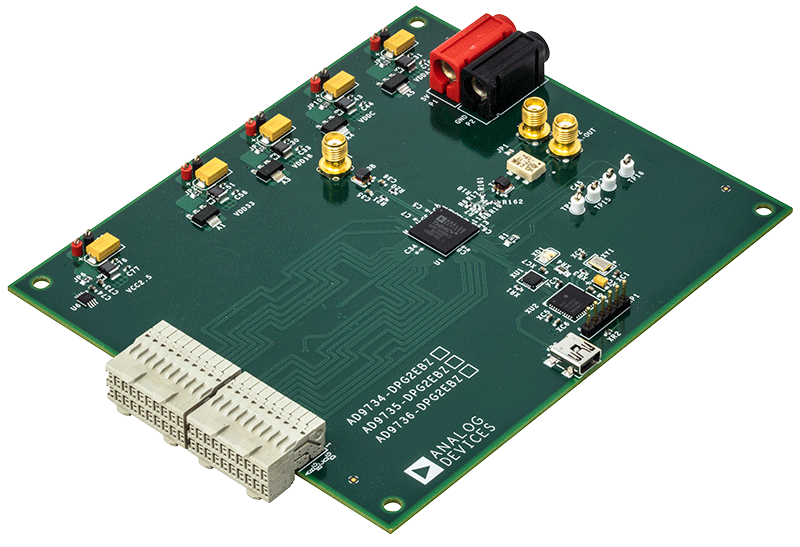

    評価用ボード

    表示されている価格は、1個あたりの価格です。

    analog.comサイトから購入できるボードは、最大で2枚までとなります。3枚以上の購入をご希望の場合は、正規販売代理店からご購入ください。

    価格は1個当たりの米ドルで、米国内における販売価格(FOB)で表示されておりますので、予算のためにのみご使用いただけます。 また、その価格は変更されることがあります。米国以外のお客様への価格は、輸送費、各国の税金、手数料、為替レートにより決定されます。価格・納期等の詳細情報については、弊社正規販売代理店または担当営業にお問い合わせください。なお、 評価用ボードおよび評価用キットの表示価格は1個構成としての価格です。
