特長
- 高いダイナミック・レンジ、デュアルDACデバイス
- 低ノイズと低い相互変調歪み
- シングル・キャリアW-CDMA ACLR＝80dBc＠61.44MHz IF
- 革新的なスイッチング出力段により、ナイキスト周波数より高い有用な出力に対応
- デュアル・ポート動作またはオプションのインターリーブ・シングルポート動作によるLVDS入力
- 差動アナログ電流出力の設定：8.6～31.7mA（フルスケール）
- 外部のオフセット・ゼロ設定のためのソース／シンク能力を備えた補助10ビット電流DAC
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD9780/AD9781/AD9783のデュアルD/Aコンバータ（DAC）は、12/14/16ビットの分解能、最大500MSPSのサンプル・レート、ピン互換性、高いダイナミック・レンジを特長としています。これらのデバイスは、ゲイン／オフセット補償など、ダイレクト・コンバージョン送信アプリケーションに固有の機能を備えており、ADL5370などのアナログ直交変調器とシームレスに接続します。
独自の動的出力アーキテクチャにより、基本周波数からイメージ周波数へエネルギーをシフトすることで、ナイキスト周波数より高いアナログ出力の合成も可能です。
シリアル・ペリフェラル・インターフェース（SPI）ポートを介して、完全なプログラマビリティが得られます。また、コントローラのないアプリケーション向けに、一部の機能はピンで設定できます。
製品のハイライト
- 低ノイズと優れた相互変調歪み（IMD）性能により、ワイドバンド信号の高品質の合成が可能
- 動的性能を高める独自のスイッチング出力
- プログラマブルな電流出力と2個の補助DACによる柔軟性とシステム機能の強化
アプリケーション
- ワイヤレス・インフラストラクチャ
- W-CDMA、CDMA2000、TD-SCDMA、WiMAX
- ワイドバンド通信
- LMD/MMDS、ポイントtoポイント
- RF信号発生器、任意波形発生器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9780
資料
Filters
1つが該当
-
すべて
-
データシート
-
アプリケーション・ノート
-
よく聞かれる質問
-
すべて
-
English
-
日本語
-
中国語
データシート
2
アプリケーション・ノート
3
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ソリューション・カタログ 1
デバイス・ドライバ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD9780BCPZ |

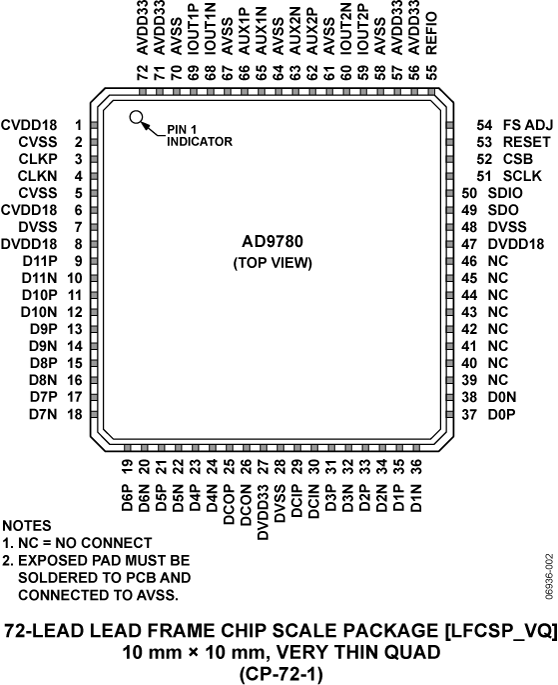

72-Lead LFCSP (10mm x 10mm w/ EP)
|
|
|
| AD9780BCPZRL |
72-Lead LFCSP (10mm x 10mm w/ EP)
|
|
- AD9780BCPZ
- ピン／パッケージ図
-
72-Lead LFCSP (10mm x 10mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD9780BCPZRL
- ピン／パッケージ図
-
72-Lead LFCSP (10mm x 10mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 6, 2023
- 23_0025
Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor
AD9780BCPZ
製造中
AD9780BCPZRL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 6, 2023
- 23_0025
Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor
AD9780BCPZ
製造中
AD9780BCPZRL
製造中
ソフトウェアおよび製品のエコシステム
FPGA/HDL
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
I/Q変調器6 |
||||
|
製造中 |
直交変調器、300～1000MHz |
|||
|
新規設計に推奨 |
直交変調器、500～1500MHz |
|||
|
製造中 |
直交変調器、1500～2500MHz |
|||
|
製造中 |
直交変調器、2300～3000MHz |
|||
|
製造中止 |
直交変調器、3000～4000MHz |
|||
|
製造中 |
ブロードバンド直交変調器、400MHz～6GHz |
|||
|
クロック分配器 （クロック・ディストリビューション）3 |
||||
|
新規設計に推奨 |
ECLクロック / データ・バッファ、超高速SiGe |
|||
|
新規設計に推奨 |
ECLクロック / データ・バッファ、超高速SiGe |
|||
|
新規設計に推奨 |
ECLクロック / データ・バッファ、超高速SiGe |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD9783
AD9783 Evaluation Board
製品の詳細
This page contains evaluation board documentation and ordering information for evaluating the AD9783/81/80.
AD9783-DPG2-EBZ can be used to evaluate products in the same DAC family by programming data vectors corresponding to the resolution of the particular part number, i.e., 12 bits for AD9780 and 14 bits for AD9781. The unused LSBs can be set to LVDS low.
