特長
- 柔軟なLVDSインターフェースはワードまたはバイト負荷に対応可能
- シングル・キャリアW-CDMA ACLR＝82dBc＠122.88MHz IF
- アナログ出力：8.7mA～31.7mA、RL＝25Ω～50Ωで調整可能
- 従来にない2× / 4× / 8×のインターポーレータ / コンプレックス変調のため、キャリアはDAC帯域幅内のどこにでも設定可能
- サイドバンド圧縮のためのゲイン、DCオフセット、および位相調整
- マルチ・チップの同期されたインターフェース
- 高性能、低ノイズのPLLクロック逓倍
- デジタル反転SINCフィルタ
- 低消費電力：1.5W＠1.2GSPS、800mW＠500MSPS、完全動作状態

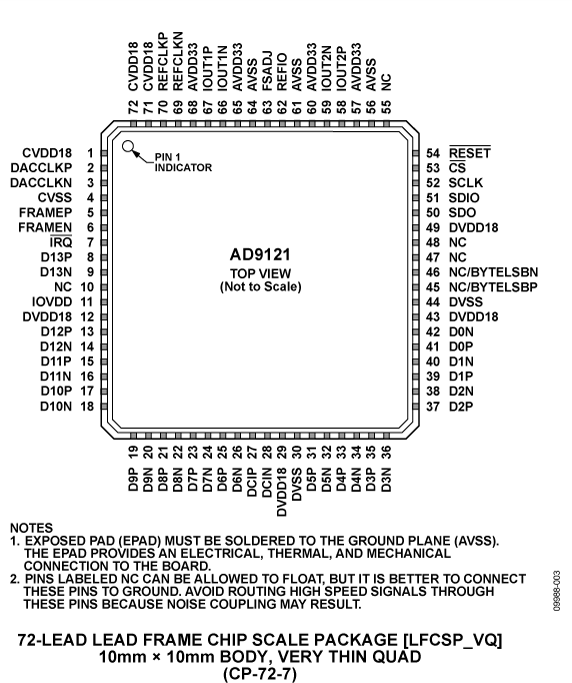

- 72ピンLFCSP、露出パドル付
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

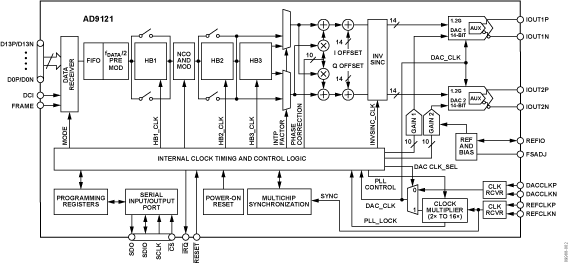

AD9121 TXDAC＋®は、ダイレクト・コンバージョン伝送アプリケーションに最適化されており、コンプレックス・デジタル変調とゲインおよびオフセット補正機能が含まれています。DAC出力は、アナログ・デバイセズのADL537xF―MODシリーズのようなアナログ直交変調器とシームレスにインターフェースできるように最適化されています。4線のシリアル・ポート・インターフェースは、多くの内部パラメータのプログラミング / リードバックに使われます。出力フルスケール電流は、8.7mA～31.7mAの範囲にわたってプログラムすることができます。AD9121は、72ピンLFCSPパッケージを採用しています。
製品のハイライト
- 超低ノイズとIMD（インター・モジュレション・ディストーション）性能によって、ベースバンドから高中間周波数（IF）にわたっての広帯域信号の高品質合成を可能とする。
- 弊社独自のDAC出力のスイッチ技術がダイナミック性能を向上させています。
- 電流出力は、種々のシングルエンドまたは差動回路トポロジーとして容易に構成することができます。
- 柔軟なLVDSデジタル・インターフェースは、標準28線バスを半分幅に低減することができます。
アプリケーション
- ワイヤレス・インフラストラクチャ
- W-CDMA、CDMA2000、TD-SCDMA、WiMax、GSM、LTE
- デジタル高または低周波IFの合成
- ダイバーシティ送信
- ワイドバンド通信：LMDS / MMDS、ポイントtoポイント
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9121
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
よく聞かれる質問
-
すべて
-
English
-
日本語
データシート
1
ユーザ・ガイド
1
WIKI
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD9121BCPZ |
72-Lead Lead Frame Chip Scale Package
|
|
|
| AD9121BCPZRL |
72-Lead Lead Frame Chip Scale Package
|
|
- AD9121BCPZ
- ピン／パッケージ図
-
72-Lead Lead Frame Chip Scale Package
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD9121BCPZRL
- ピン／パッケージ図
-
72-Lead Lead Frame Chip Scale Package
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 26, 2023
- 23_0025
Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor
AD9121BCPZ
製造中
AD9121BCPZRL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 26, 2023
- 23_0025
Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor
AD9121BCPZ
製造中
AD9121BCPZRL
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
I/Q変調器11 |
||||
|
製造中 |
RF / IF直交変調器、140MHz～1GHz、低いLO駆動レベルで動作 |
|||
|
製造中 |
ダイレクト・コンバージョン直交変調器、2.5GHz |
|||
|
製造中 |
ダイレクト・アップコンバージョン直交変調器、700MHz～2.7GHz |
|||
|
製造中 |
直交変調器、300～1000MHz |
|||
|
新規設計に推奨 |
直交変調器、500～1500MHz |
|||
|
製造中 |
直交変調器、1500～2500MHz |
|||
|
製造中 |
直交変調器、2300～3000MHz |
|||
|
製造中止 |
直交変調器、3000～4000MHz |
|||
|
製造中 |
ブロードバンド直交変調器、400MHz～6GHz |
|||
|
製造中止 |
直交変調器、50MHz～2,200MHz、検出器 / VVA内蔵 |
|||
|
製造中止 |
直交変調器、400 MHz～1,250 MHz、フラクショナル-N・PLLおよびVCO内蔵（750 MHz～1,150 MHz） |
|||
|
LO内蔵IQ復調器1 |
||||
|
新規設計に推奨 |
直交変調器、30～2,200MHz |
|||
|
LO内蔵IQ変調器3 |
||||
|
製造中止 |
直交変調器、1,200 MHz～2,400 MHz、フラクショナルN・PLL（1550MHz～2150MHz）およびVCO内蔵 |
|||
|
製造中止 |
直交変調器、1550MHz～2650MHz、フラクショナルN・PLL（2100MHz～2600MHz）およびVCO内蔵 |
|||
|
製造中止 |
直交変調器、2,050 MHz～3,000 MHz、フラクショナル-N・PLLおよびVCO内蔵（2,500 MHz～2,900 MHz） |
|||
|
クロック生成デバイス3 |
||||
|
新規設計に推奨 |
クロック分配器、1.2 GHz、PLL内蔵、分周器内蔵、遅延調整、8出力 |
|||
|
新規設計に推奨 |
クロック分配器、800MHz、PLL内蔵、分周器内蔵、遅延調整、5出力 |
|||
|
新規設計に推奨 |
クロック分配IC、1.2GHz、2つの1.6GHz入力、分周器／遅延調整内蔵、5出力 |
|||
|
クロック分配器 （クロック・ディストリビューション）3 |
||||
|
新規設計に推奨 |
クロック分配IC、800 MHz、分周機能、遅延調整機能、3出力 |
|||
|
新規設計に推奨 |
クロック分配IC、1.6GHz、分周器、遅延調整、3出力 |
|||
|
新規設計に推奨 |
1.6 GHZクロック分配IC、ドライバ、遅延調整、2出力 |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）1 |
||||
|
製造中 |
オペアンプ、デュアル、レールtoレール出力、低消費電力、低ノイズ、低歪み |
|||
|
高電圧アンプ ≧ ±12V1 |
||||
|
製造中 |
オペアンプ、デュアル、ローノイズ、高速 |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 3

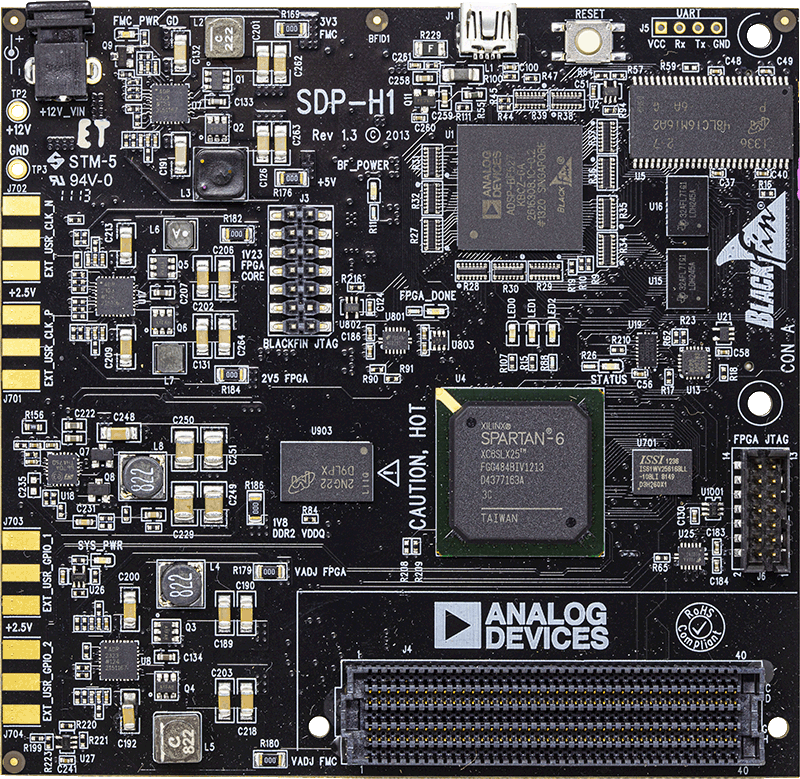

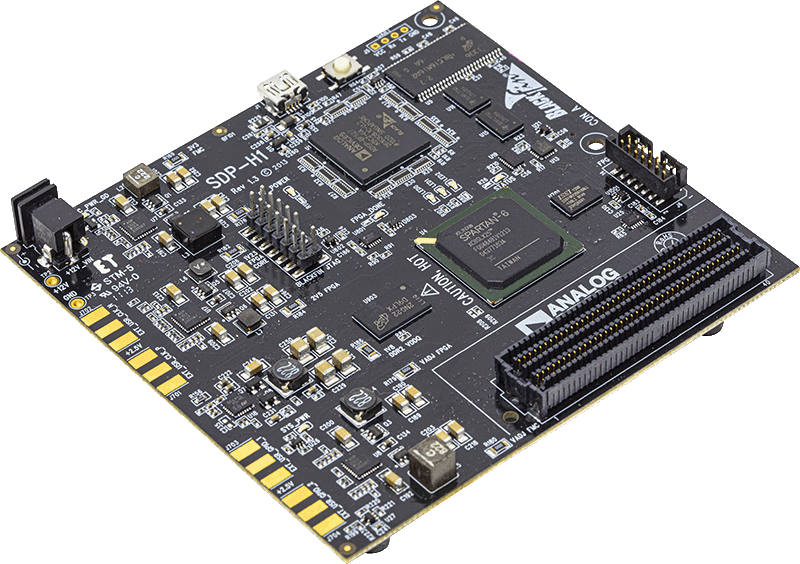

SDP-H1
高速コントローラ・ボード
製品の詳細

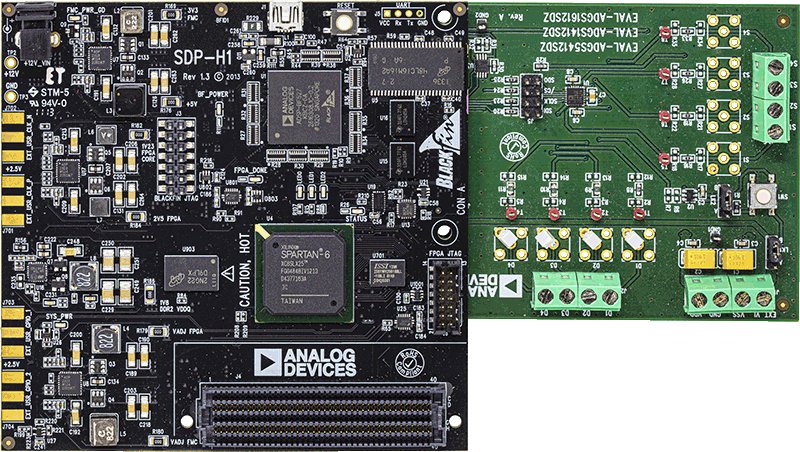

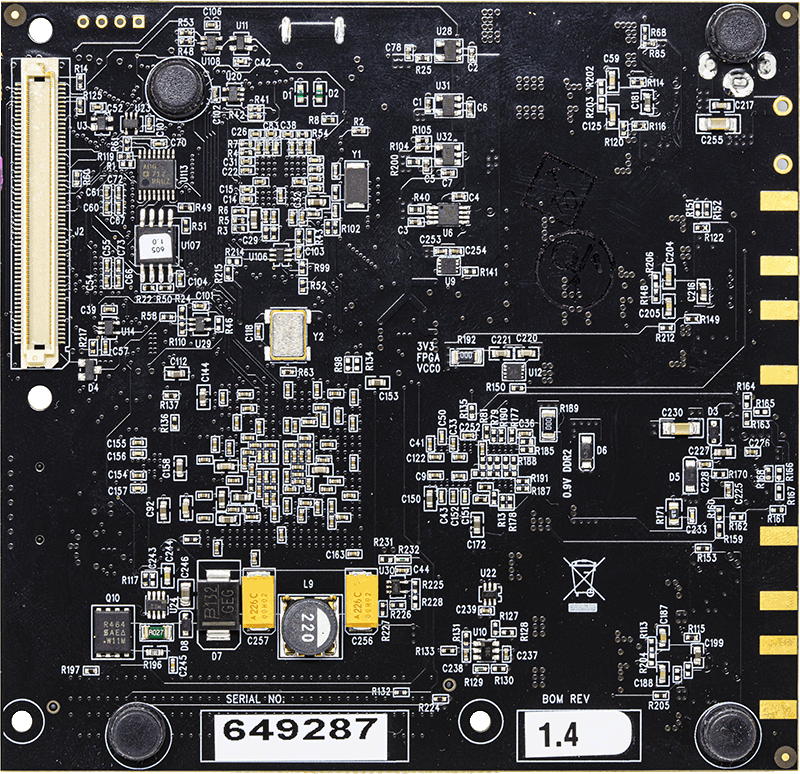

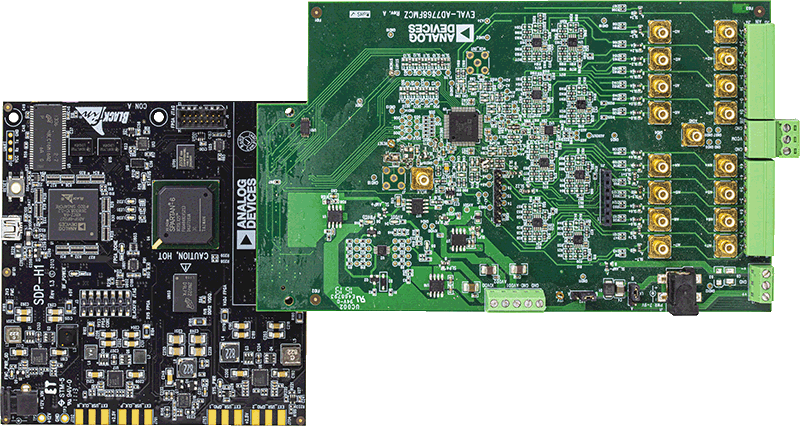

SDP-H1は、システム・デモンストレーション・プラットフォーム（SDP）用の高速コントローラ・ボードです。SDP-H1は、USB 2.0ハイ・スピード・ポートを介してPCと接続可能な、Xilinx® Spartan 6およびADSP-BF527プロセッサを備えています。コントローラ・ボードを使用することで、USBを介してPCからドータ・ボードでの設定およびデータのキャプチャが可能となります。
SDP-H1には、完全差動LVDSおよびシングル・エンドLVCMOSをサポートするFMCロー・ピン・カウント（LPC）コネクタがあります。また、SDP-Bには120ピン・コネクタもあり、Blackfinプロセッサのペリフェラルに接続されます。このコネクタは、取り付けたドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。取り付けたドータ・ボードを制御するPC側のソフトウェア・アプリケーションは、ドータの製品評価用ボードまたはCircuits from the Lab®リファレンス回路ごとに提供されています

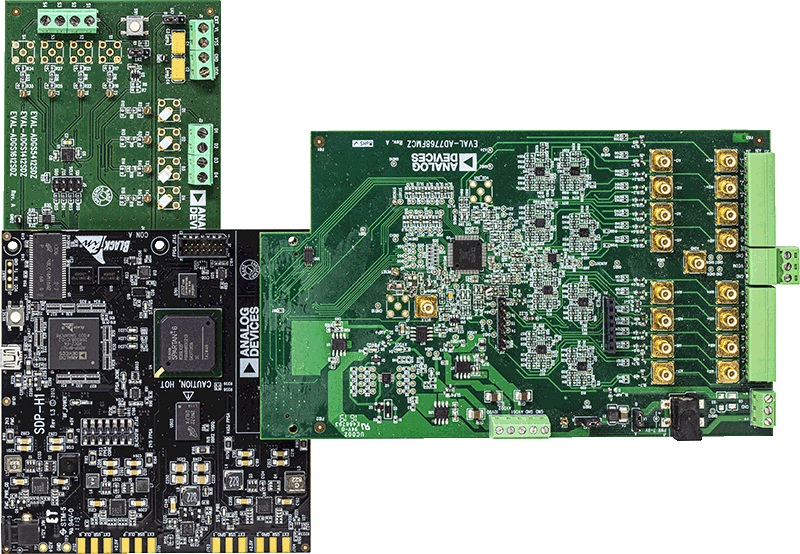

システム・デモンストレーション・プラットフォームは、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのデバイスやリファレンス回路を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpを参照してください。
SDP-Bを必要とする、対応可能な製品評価用ボードおよびCircuits from the Lab®リファレンス回路の完全なリストを参照してください。すべてのSDP-S対応ドータ・ボードはSDP-Bで使用できます。
資料
WIKI
WIKI

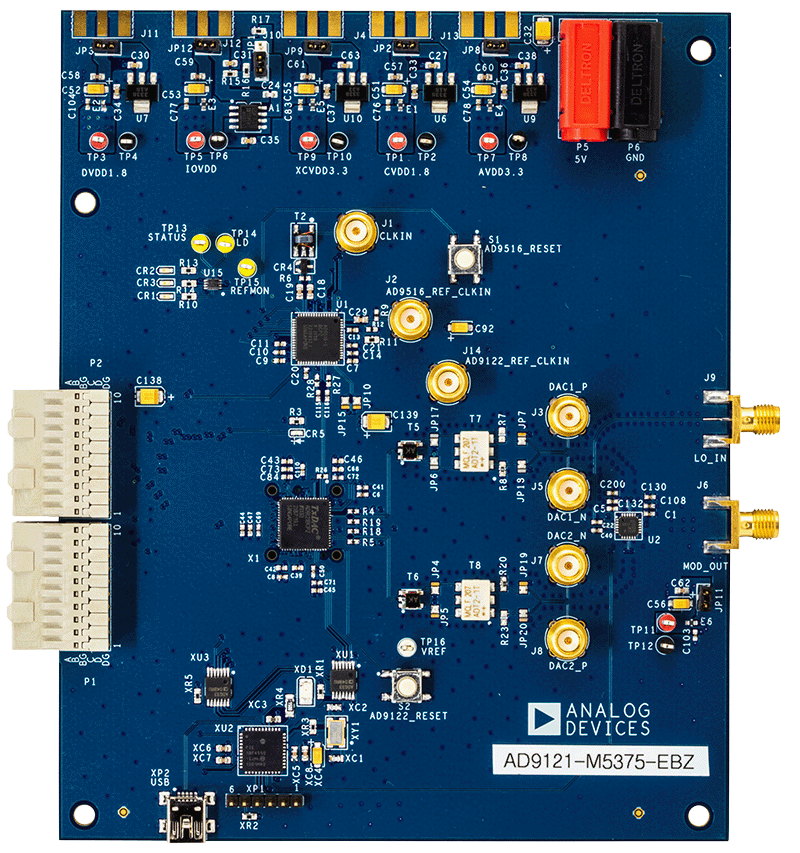

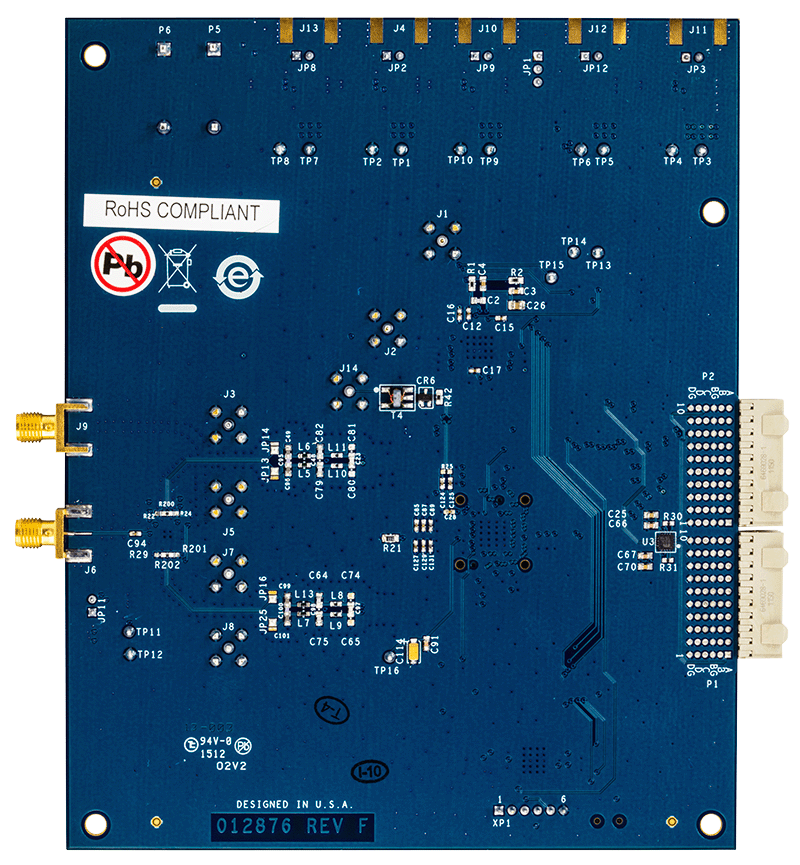

EVAL-AD9121
AD9121 Evaluation Board
製品の詳細
This page contains evaluation board documentation and ordering information for evaluating the AD9121.

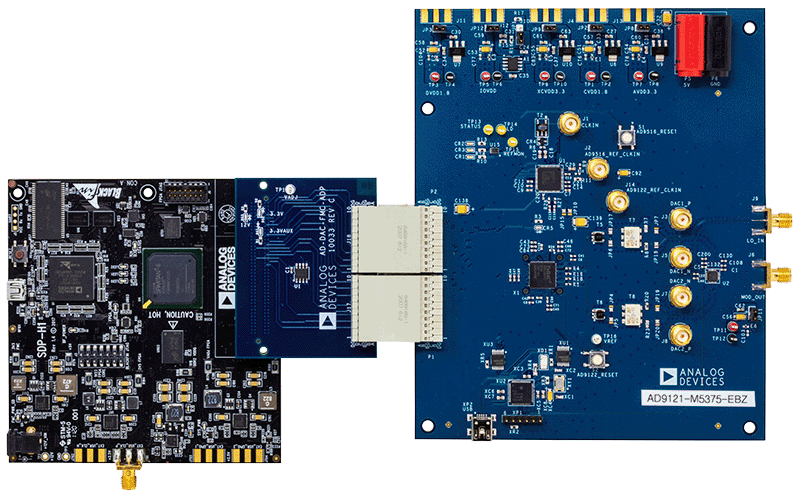

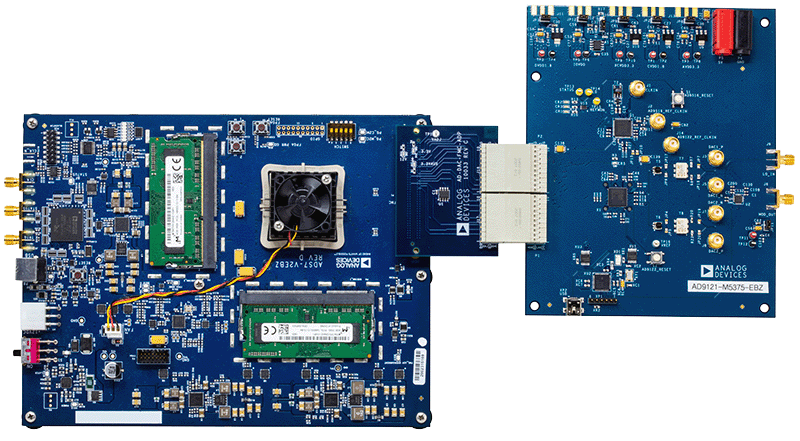

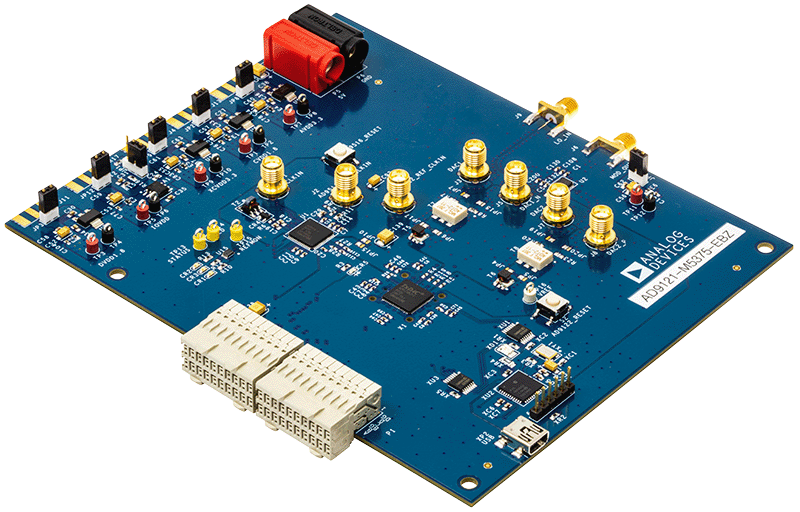

The AD9121 evaluation board, AD9121-M5375-EBZ, has the ADL5375 modulator on-board. To operate the evaluation boards, the user must apply power, a clock source, a digital data source, and be able to observe the DAC output on either a spectrum analyzer or an oscilloscope. The evaluation board comes with software which are ACE (Analysis | Control | Evaluation) and DPG Downloader Lite software that allows the user to program the SPI port. Via the SPI port, the DUT and clock circuitry can be programmed into any of its various operating modes.
ADS7-V2EBZ
FPGAベースのデータ・キャプチャ・キット
製品の詳細
