製品概要

機能と利点

  • JESD204B(サブクラス1)にコード化されたシリアル・デジタル出力
  • 帯域内SFDR=83dBFS@340MHz(750MSPS)
  • 帯域内SNR=66.7dBFS@340MHz(750MSPS)
  • チャンネルあたりの全電力1.4W@750MSPS(デフォルト設定)
  • ノイズ密度=-153dBFS/Hz@750MSPS
  • DC動作電源電圧:1.25V、2.5V、3.3V
  • 柔軟な入力範囲:
    • AD6674-750とAD6674-1000:
      1.46V p-p~1.94V p-p(公称1.70V p-p)
    • AD6674-500:
      1.46V p-p~2.06V p-p(公称2.06V p-p)
  • チャンネル・アイソレーション / クロストーク:95dB
  • 効率的な自動ゲイン制御(AGC)を実施するための振幅検出ビット
  • メインのレシーバ機能用ノイズ・シェーピング再量子化器(NSR)オプション
  • デジタル・プリディストーション(DPD)機能用デジタル可変ダイナミック・レンジ(VDR)オプション
  • チャンネルあたり2個の広帯域デジタル・プロセッサを内蔵
    • 12ビット数値制御発振器(NCO)、最大4つの直列接続ハーフバンド・フィルタ
  • 差動クロック入力
  • 1、 2、 4、 8の整数クロック分周
  • 省エネパワーダウン・モード
  • 柔軟性のあるJESD204Bレーン設定
  • 小信号ディザ


製品概要

AD6674は385MHz帯域幅のミックスド・シグナル中間周波数(IF)レシーバです。このデバイスは2個の14ビット1.0GSPS / 750MSPS / 500MSPSのA/Dコンバータ(ADC)と4個の広帯域DDC、NSR、VDRモニタからなる各種デジタル・シグナル・プロセッサ・ブロックで構成されています。このデバイスはバッファとサンプル&ホールド回路を内蔵しており、低消費電力、小型、使い易さを考慮して設計されています。この製品は通信アプリケーションに対応するように設計されており、最大2GHzの広帯域アナログ信号をサンプリングできます。AD6674は小型パッケージに収納され広い入力帯域、高サンプリング・レート、優れた直線性、低消費電力を目標に最適化されています。

デュアルのADCコアはマルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCの入力は広帯域になっており、ユーザー選択可能な、多様な 入力範囲に対応します。リファレンス電圧を内蔵しているので回路設計が容易です。

アプリケーション
  • ダイバーシティ・マルチバンド、マルチ・モード・デジタル・レシーバ
    3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A
  • DOCSIS 3.0 CMTSアップストリーム・レシーバ・パス
  • HFCデジタル・リバース・パス・レシーバ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

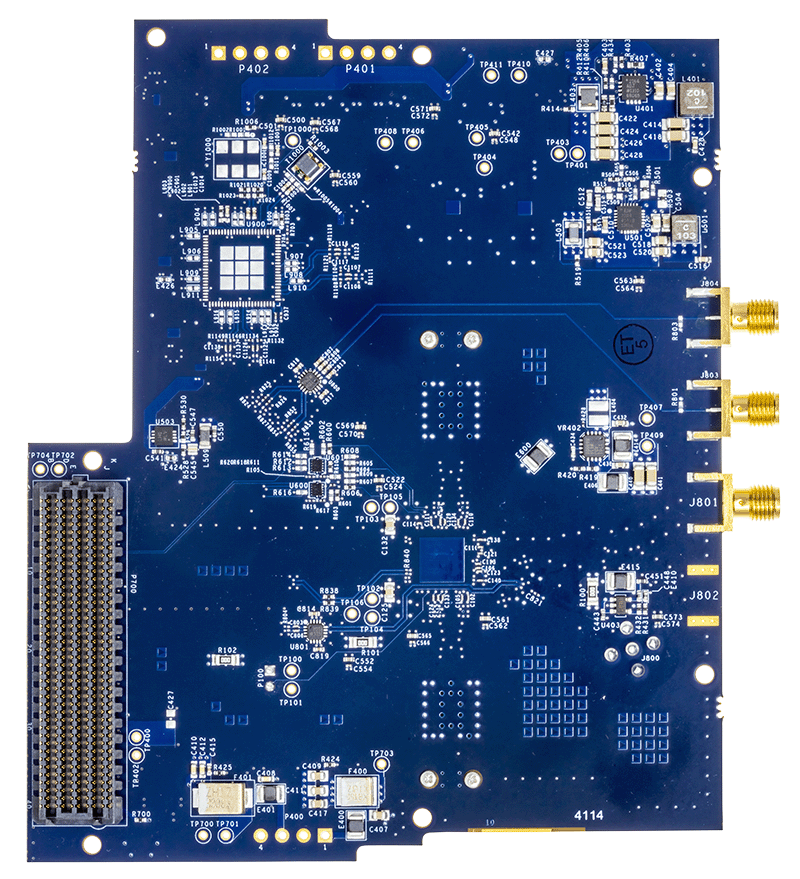

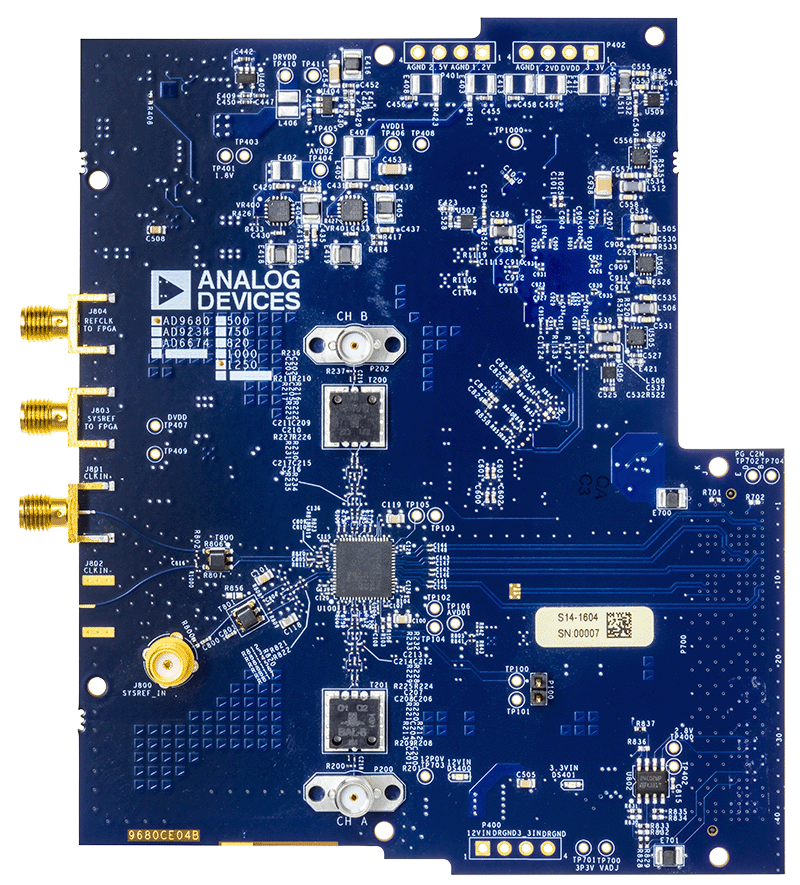

評価キット (1)

ツール

Virtual Eval(仮想評価、 ベータ版)

Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。

VirtualEval

IBIS Models

設計ツール

おすすめ製品

AD6674 互換製品

推奨製品 Differential Driver Amplifiers

  • For a low output noise, RF differential amplifier for driving heavy loads: ADA4961.
  • For ultrahigh dynamic range, low distortion and low noise: ADL5565.

推奨製品 Power Products

  • For high performance, step-down switching regulators requiring high efficiency and design flexibility: ADP2164, ADP2384.
  • For a low dropout linear regulator,with adjustable output voltage settings: ADP1741.
