製品モデル 2
1Ku当たりの価格 最低価格:$10.59
特長
  • 14個の出力はHSTL又はLVDSに設定可能
  • 最大出力周波数:
    • 6個の出力:最大1.25GHz
    • 8個の出力:最大1GHz
  • 電圧制御水晶発振器に依存
    • (VCXO)周波数精度(スタートアップ周波数精度:<±100ppm)
  • 各出力に専用8ビット・デバイダ
    • 疎遅延:ジッタの影響のないRF VCOデバイダ出力周波数の1/2周期で63ステップ
    • 微細遅延:31ps分解能の15ステップ
  • 出力間スキュー:20ps (typ)
  • 奇数分周の設定の際のデューティ・サイクル補正
  • パワーアップ時、Output 12とOutput 13はVCXO出力
  • 絶対出力ジッタ:<160fS@122.88MHz
    積分範囲:12kHz~20MHz
  • デジタル周波数ロック検出
  • SPI とI2C 互換のシリアル・コントロール・ポート
  • デュアル PLL 構成
    • PLL1
      • 外部 VCXO 使用でリファレンス入力のクロック・クリーンアップを提供
      • 最大 110 MHz の位相検出レート
      • 冗長なリファレンス入力
      • 自動と手動のリファレンス切り替えモード
        復帰/非復帰の切り替え
      • ホールドオーバー・モードでリファレンス喪失の検出
      • 無線周波数/中間周波数(RF/IF)シンセサイザに使用される
        VCXO からの低ノイズLVDS/HSTL 出力
    • PLL2
      • 最大 275 MHz の位相検出レート
      • 低ノイズ VCO を内蔵
製品概要
show more Icon

AD9528は2段PLLで、複数デバイスの同期用にJESD204B SYSREF発生器を内蔵しています。1段目のフェーズ・ロック・ループ(PLL)(PLL1)は処理システム・クロックに存在するジッタを低減して入力リファレンスの調整を行います。2段目のPLL(PLL2)は、高周波クロックを提供しますが、クロック出力ドライバからのクロックは低内部ジッタ、低広域ノイズを実現します。満足な性能を得るために必要な位相ノイズとジッタに対する厳しい要求を実現するために、外部VCXOはPLL2に必要な低ノイズ・リファレンスを提供します。オンチップのVCOは、3.450GHz~4.025GHz間でチューニングできます。内蔵SYSREF発生器はPLL1とPLL2出力に同期した単一ショット、Nショット又は連続信号を出力して複数デバイスの時間を合わせます。

AD9528は最大周波数1.25GHzの6出力(Output 0 ~ Output 3、Output 12、Output 13)と最大周波数1GHzの8出力を生成します。各出力はPLL1、PLL2あるいは内部SYSREF発生器から直接出力するように設定できます。各14個の出力チャンネルには14個の出力全体のタイミングを一致させるための柔軟性を十分持たせるために粗いデジタル位相調整と微細なアナログ位相遅延回路が含まれています。AD9528は14個のデバイス・クロックそして / 又はSYSREF信号を分配するデュアル入力のフレキシブル・バッファとしても使用することができます。パワーアップ時、AD9528はパワーアップ・レディ・クロックとして機能するVCXO信号を直接Output 12とOutput 13に送ります。

このデータシートでは、2つの機能名を持つピンは、該当する方を用いてその機能を説明していることにご注意ください。


アプリケーション

  • 高性能ワイヤレス・トランシーバ
  • LTEとマルチキャリアGSMのベース・ステーション
  • ワイヤレスおよびブロードバンドのインフラストラクチャ
  • 医療機器
  • 高速なADC、DAC、DDS、DDC、DUC、MxFEのクロッキング;JESD204Bに対応
  • 低ジッタ、低位相ノイズ・クロックの分配
  • ATEと高性能計測機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.59

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9528BCPZ
  • HTML
  • HTML
AD9528BCPZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 26, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

1 29, 2015

- 15_0011

AD9528 specification table 15 changes

AD9528BCPZ

製造中

AD9528BCPZ-REEL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 26, 2023

- 23_0025

arrow down

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

1 29, 2015

- 15_0011

arrow down

AD9528 specification table 15 changes

AD9528BCPZ

製造中

AD9528BCPZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 8

reference details image

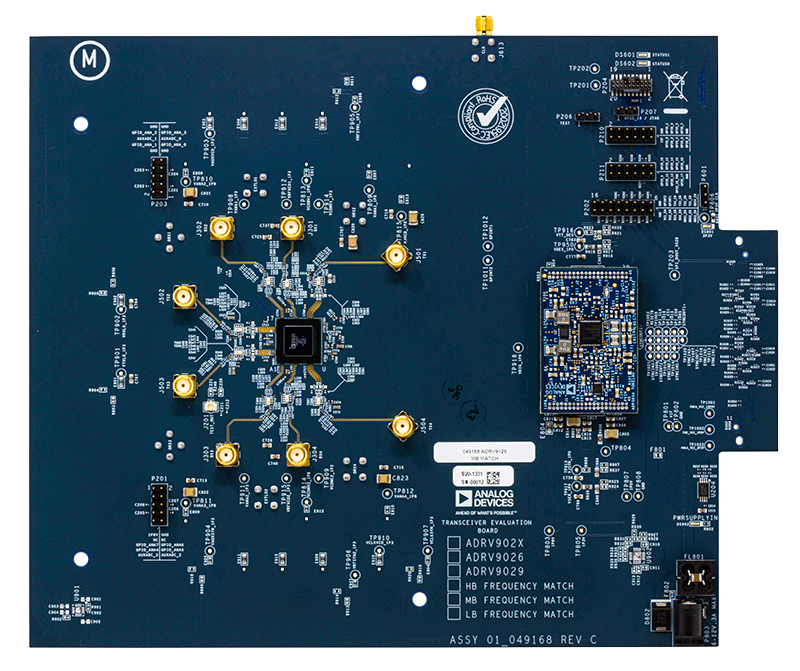

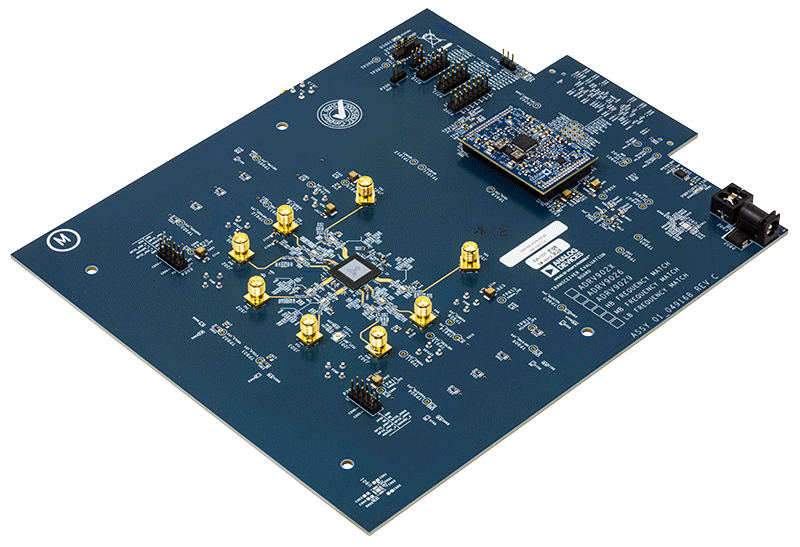

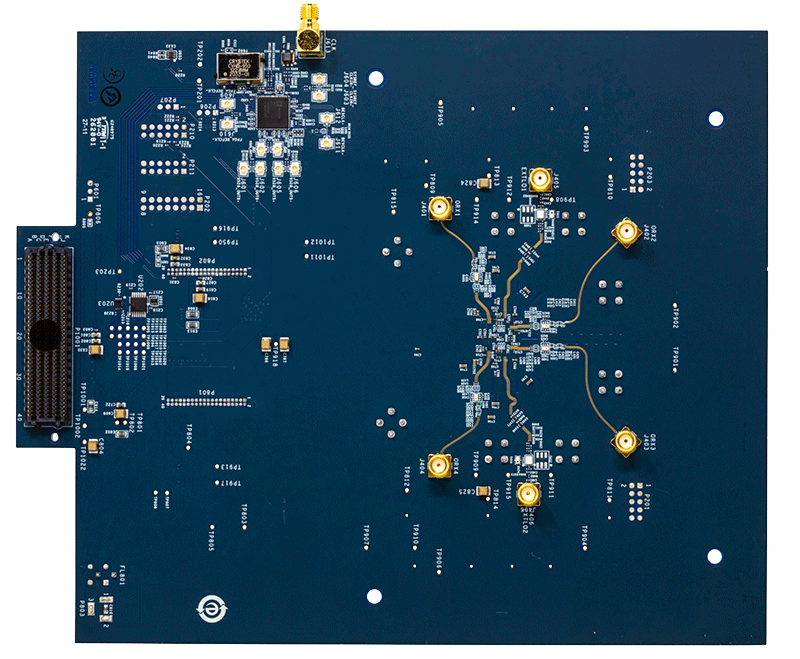

EVAL-ADRV9026

ADRV9026評価用ボード

zoom

EVAL-ADRV9026

ADRV9026評価用ボード

ADRV9026評価用ボード

機能と利点

  • フル機能の評価用ADRV9026無線カード
    • ADRV9026-HB/PCBZ(帯域幅2.8GHz~6GHz用)
    • ADRV9026-MB/PCBZ(帯域幅650MHz~2.8GHz用)
    • ADRV9026-MB/PCBZ(帯域幅75MHz~1000MHz用)
  • 4 × 4広帯域RFトランシーバー・プラットフォーム(650MHz~6GHzの周波数範囲で動作)
  • 個別のパワー・ドーター・カードにより、高効率電源ソリューションを実現するリファレンス設計が可能
  • FPGAマザーボード(ADS9-V2EBZ)へのFMCコネクタ
  • 回路図、レイアウト、部品表、API、評価用ソフトウェアを含む

製品の詳細

ADRV9026無線カードは、クワッド・チャンネル広帯域RFトランシーバーADRV9026をご紹介するために設計された無線カードです。この無線カードを使用すると、デバイス評価用の4 × 4トランシーバー・プラットフォームを使用できます。独立した高効率電源回路ボードや高性能クロッキング・ソリューションなど、この無線カードの動作に必要なペリフェラルはすべて無線ボードに搭載されています。無線カードの1つをFMCコネクタでFPGAマザーボードADS9-V2EBZに接続すれば、全機能内蔵型ADRV9026評価用プラットフォームの完成です。ADRV9026評価用キットはADRV9010の性能評価にも使用できます。

reference details image

EVAL-FMCDAQ3-EBZ

High speed data acquisition FMC board

zoom

EVAL-FMCDAQ3-EBZ

High speed data acquisition FMC board

High speed data acquisition FMC board

機能と利点

  • Provides two channels of ADC and two channels of DAC with full synchronization capabilities
  • FMC-compatible form factor
  • Powered from single FMC connector

製品の詳細

The AD-FMCDAQ3-EBZ module is comprised of the AD9680 dual, 14-bit, 1.25 GSPS, JESD204B ADC, the AD9152 dual, 16-bit, 2.5 GSPS, JESD204B DAC, the AD9528 clock, and power management components. It is clocked by an internally generated carrier platform via the FMC connector, comprising a completely self-contained data acquisition and signal synthesis prototyping platform. In an FMC footprint (84 mm × 69 mm), the module’s combination of wideband data conversion, clocking, and power closely approximates real-world hardware and software for system prototyping and design, with no compromise in signal chain performance.


Applications

  • Electronic test and measurement equipment
  • General-purpose software radios
  • Radar systems
  • Ultra-wideband satellite receivers
  • Signals intelligence (SIGINT)
  • Point to point communication systems
  • DOCSIS 3.0 CMTS and HFC networks
  • Multiple input/multiple output (MIMO) radios
  • Automated test equipment

reference details image

EVAL-ADRV9008/9

ADRV9008/ADRV9009 評価用ボード

zoom

EVAL-ADRV9008/9

ADRV9008/ADRV9009 評価用ボード

ADRV9008/ADRV9009 評価用ボード

機能と利点

  • フル機能の評価用無線カード
    • ADRV9009-W/PCBZ: ADRV9009 評価用キット(デュアル RF Rx/Tx/Orx 評価用ボード)
    • ADRV9008-1W/PCBZ: ADRV9008-1 評価用キット(デュアル RF Rx 評価用ボード)
    • ADRV9008-2W/PCBZ: ADRV9008-2 評価用キット(デュアル RF Tx/Orx 評価用ボード)
  • 周波数範囲 75 MHz ~ 6 GHz の広帯域 RF 動作
  • 高効率電源ソリューションとクロッキング・ソリューションを内蔵
  • Xilinx マザーボード(EVAL-TPG-ZYNQ3)への FMC コネクタ
  • 1 つの FMC コネクタから給電
  • 回路図、レイアウト、部品表、HDL、ドライバ、アプリケーション・ソフトウェアを含む

製品の詳細

ADRV9009-W/PCBZ は、最も広い帯域幅で最高性能の統合型 RF トランシーバー ADRV9009 をご紹介するために設計された無線カードです。この無線カードは、無線ソリューションのデバイス評価とラピッド・プロトタイピング用のシングル 2 × 2 トランシーバー・プラットフォームを提供します。高効率スイッチャのみの電源ソリューションや高性能クロッキング・ソリューションなど、この無線カードの動作に必要なペリフェラルはすべてボードに搭載されています。ADRV9009-W/PCBZ は、デュアル・レシーバー、オブザベーション・レシーバー付きデュアル・トランスミッタのシングルチップ TDD ソリューションです。

ADRV9009-W/PCBZ は、75 MHz ~ 6 GHz という広いチューニング範囲で動作しますが、RF 性能は非常に広帯域のフロント・エンド・マッチングによって調整されます。このボードは主に、カスタム・ハードウェア完成前にシステム・チェックを行い、ソフトウェア・チームが各種波形の生成を行うことを目的としています。目的はあくまで設計者が波形を確認することであり、性能面で 1 dB や 1% の EVM の違いを最終調整することではありません。

ADRV9008-1W/PCBZ は、ADRV9008-1 をご紹介するための評価用キットで、75 MHz ~ 6 GHz のチューニング範囲で動作するデュアル・レシーバーを搭載しています。ADRV9008-2W/PCBZ は、ADRV9008-2 をご紹介するための評価用キットで、75 MHz ~ 6 GHz のチューニング範囲で動作するオブザベーション・レシーバー付きデュアル・トランスミッタを搭載しています。

ADRV9008/ADRV9009の評価およびプロトタイピング用のプラットフォーム

アナログ・デバイセズは、評価、プロトタイピング、およびリファレンス設計用にフル・セットのソフトウェアとハードウェアのツールを提供しています。利用可能なハードウェアとソフトウェアのツールの概略を以下の表に示します。

キャリア・ボード ソフトウェア & ドライバ
評価プラットフォーム 評価ソフトウェア:
  • APIライブラリ
  • 設定およびデータ・キャプチャ用のWindows GUI
プロトタイピング・プラットフォーム

プロトタイピング・ソフトウェア:

  • オープンソースLinuxドライバ
  • データ・キャプチャ用のオープンソースLinux IIOスコープ
  • GNU Radioと互換性あり
  • アナログ・デバイセズのJESD204Bインターフェース・フレームワークを使用してGitHubに公開されているリファレンス設計

EVAL-AD9528

AD9528 Evaluation Board

zoom

EVAL-AD9528

AD9528 Evaluation Board

AD9528 Evaluation Board

機能と利点

  • Simple power connection using 6 V wall adapter and on-board voltage regulators.
    Multiple power configurations to evaluate performance with buck regulators and/or LDO regulators.
  • Prepopulated VCXO with universal pad.
    Universal pad allows for various VCXO package sizes to be used and evaluated.
  • 2 reference input SMA connectors
  • 2 ac-coupled single-ended SMA output connectors (2 differential paths)
  • 12 ac-coupled differential SMA output connectors (6 differential paths)
  • SYSREF SMA connectors for:
    External SYSREF - External SYSREF Request
  • USB connection to PC
  • Microsoft Windows-based evaluation s

製品の詳細

The AD9528 evaluation board is a compact, easy-to-use platform for evaluating all features of the AD9528 JESD204B Clock Generator. The AD9528 is a dual loop jitter cleaner and clock generator with internal SYSREF generator compliant with JEDEC JESD204B for multi-device synchronization. The AD9528 can output up to 14 clock signals, with any output configurable to PLL1direct out, PLL2, or SYSREF. 8 total outputs, 2 reference inputs, and a SYSREF input are accessible on the evaluation board. The AD9528/PCBZ has a fully configurable power supply to allow the user to evaluate the AD9528 while being powered directly by buck regulators or external LDOs.
reference details image

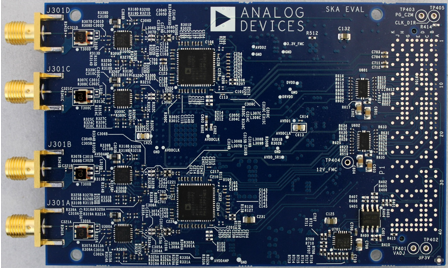

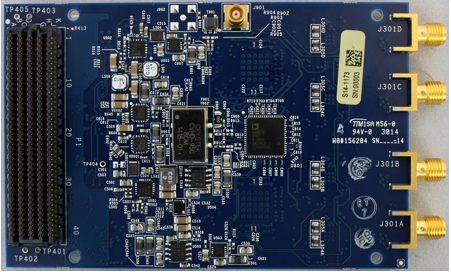

AD-FMCADC4-EBZ

ADA4961 & AD9680 Analog Signal Chain Evaluation and AD9528 Converter Synchronization

zoom

AD-FMCADC4-EBZ

ADA4961 & AD9680 Analog Signal Chain Evaluation and AD9528 Converter Synchronization

ADA4961 & AD9680 Analog Signal Chain Evaluation and AD9528 Converter Synchronization

機能と利点

  • Four channels of 1.0 GSPS conversion utilizing JESD204B high speed serial interface
  • Driver amplifier interface with 21dB voltage gain adjustment
  • Optional on-board or external clocking
  • Specific design and I/O added for multi-board synchronization

製品の詳細

The AD-FMCADC4-EBZ is a high speed 4-channel data acquisition board featuring two AD9680 dual channel ADC at 1000 MSPS and four ADA4961 low distortion, 3.2 GHz, RF DGA driving each converter. The FMC form factor supports the JESD204B high speed serial interface. All clocking and channel synchronization is support on-board using the AD9528 clock generator. This product is designed for sampling wide bandwidth analog signals up to the second Nyquist zone. The combination of wide input bandwidth, high sampling rate, and excellent linearity of the AD9680 is ideally suited for spectrum analyzers, data acquisition systems, and a wide assortment of military electronics applications, such as radar and jamming/anti-jamming measures.


The board meets most of the FMC specifications in terms of mechanical size, mounting hole locations, and more. Although this board does meet most of the FMC specifications, it’s not meant as a commercial off the shelf (COTS) board. If you want a commercial, ready to integrate product, please refer to one of the many FMC manufacturers and the FMC specification (ANSI/VITA 57.1).

This board is targeted to use the ADI reference designs that work with Xilinx development systems. ADI provides complete source (HDL and software) to re-create those projects (minus the IP provided by the FPGA vendors, which we use), but may not provide enough info to port this to your custom platform.

The design of the board is specifically tailored to synchronizing multiple AD-FMCADC4-EBZ boards together. For more information on synchronization please refer to A Test Method for Synchronizing Multiple GSPS Converters. The reference design includes the device data capture via the JESD204B serial interface and the SPI interface. The samples are written to the external DDR-DRAM. It allows programming the device and monitoring its internal registers via SPI.

reference details image

ADRV-DPD1

AD9375 スモールセル無線用レファランス・デザイン

zoom

ADRV-DPD1

AD9375 スモールセル無線用レファランス・デザイン

AD9375 スモールセル無線用レファランス・デザイン

機能と利点

  • AD9375 DPD および SKY66297-11 PA を使用したJESD204Bからアンテナまでの完全な回路
  • 2x2 LTE20、1アンテナあたり 250mW の出力電力、バンド7 FDD
  • トランシーバー、2個のPA、2個のLNA、デュプレックス・フィルタ、DCパワー・ソリューションを装備
  • 消費電力:約10 W
  • 1 個の12V 電源で駆動
  • 評価用キットはベースバンド・サブシステムに接続

製品の詳細

ADRV-DPD1/PCBZは、1パスあたり24dBmの2 mm×2 MIMO(Multiple Input Multiple Output)無線ボードで、デジタル・プリディストーション(DPD)を搭載した高集積の無線周波数(RF)トランシーバーAD9375を使用しています。この無線ボードは、デュアル・コネクタ・インターポーザ・ボードと共に使用するように設計されており、このインターポーザ・ボードは、Linux®バリアントを実行するデュアル・コアARM Cortex®-A9プロセッサを組み込んだXilinxのZynq™-7000 FPGA(フィールド・プログラマブル・ゲート・アレイ)に対応する、EVAL-TPG-ZYNQ3またはXilinx®やAvnetの評価用ボードとインターフェースします。

AD9375のスモール・セル評価用ソフトウェア(SCES)である、AD9375スモール・セル無線リファレンス設計の評価用ソフトウェアGUIにより、ADRV-DPD1/PCBZボードの設定および制御が可能です。なお、Mykonosトランシーバー評価用ソフトウェア(MTES)およびDPD GUI(グラフィカル・ユーザ・インターフェース)ソフトウェアは、ADRV-DPD1/PCBZと互換性がありません。

AD9375の全仕様については、アナログ・デバイセズのAD9375データシートを参照してください。評価用ボードを使用する際は、そのユーザ・ガイドを併せて参照してください。

reference details image

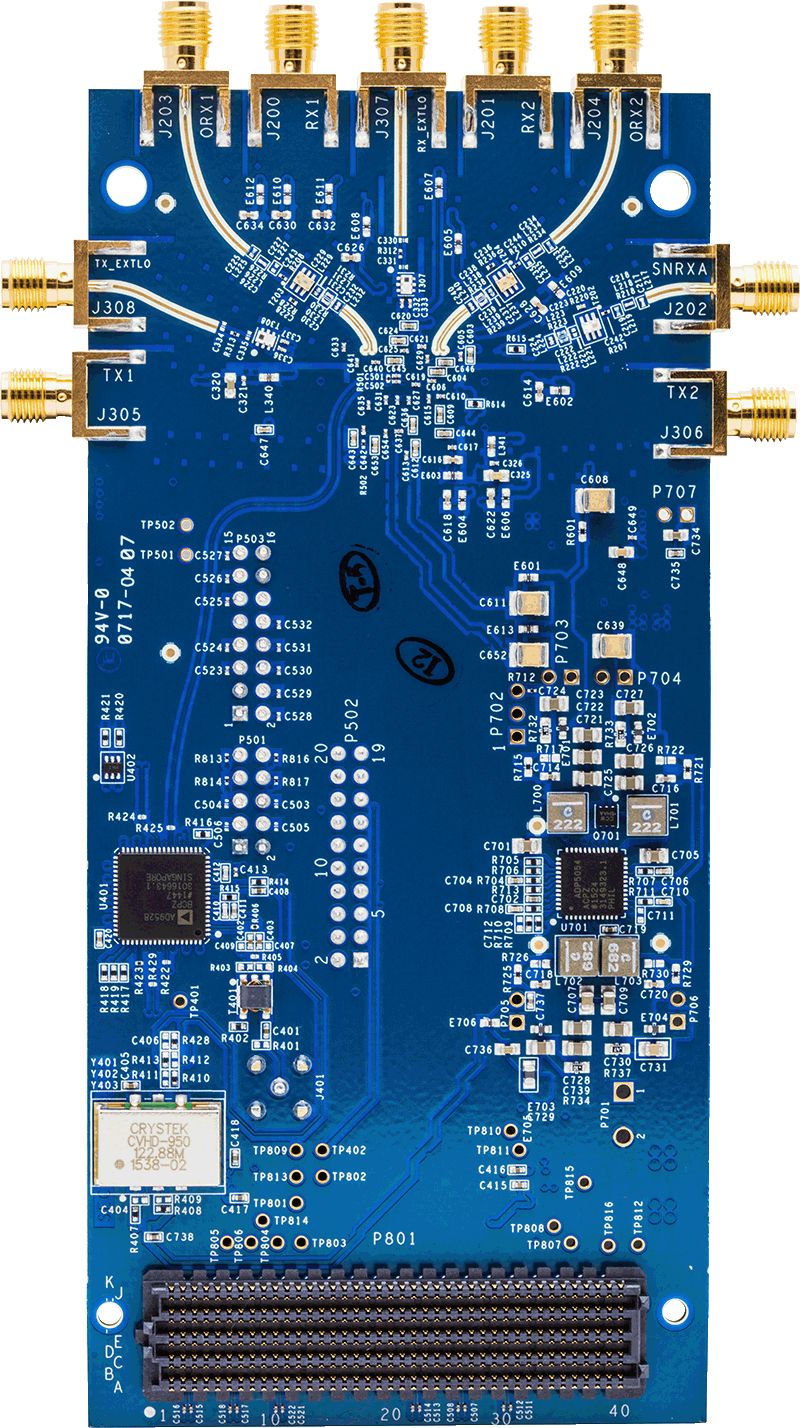

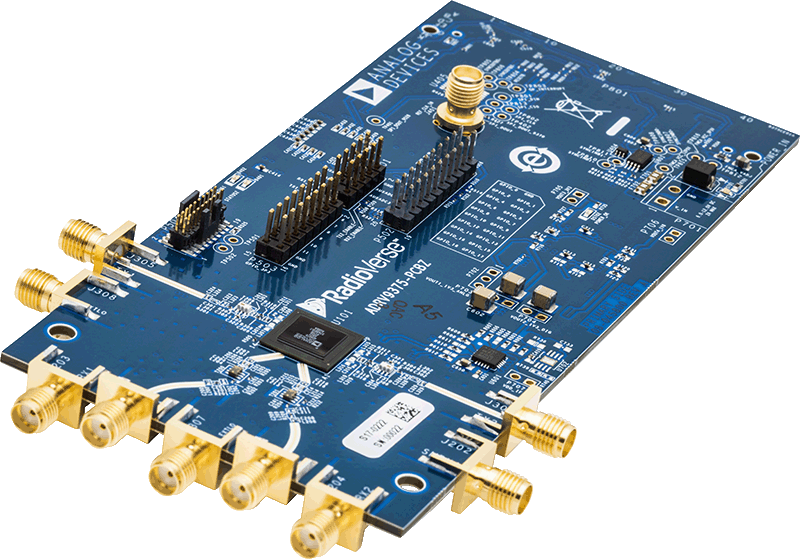

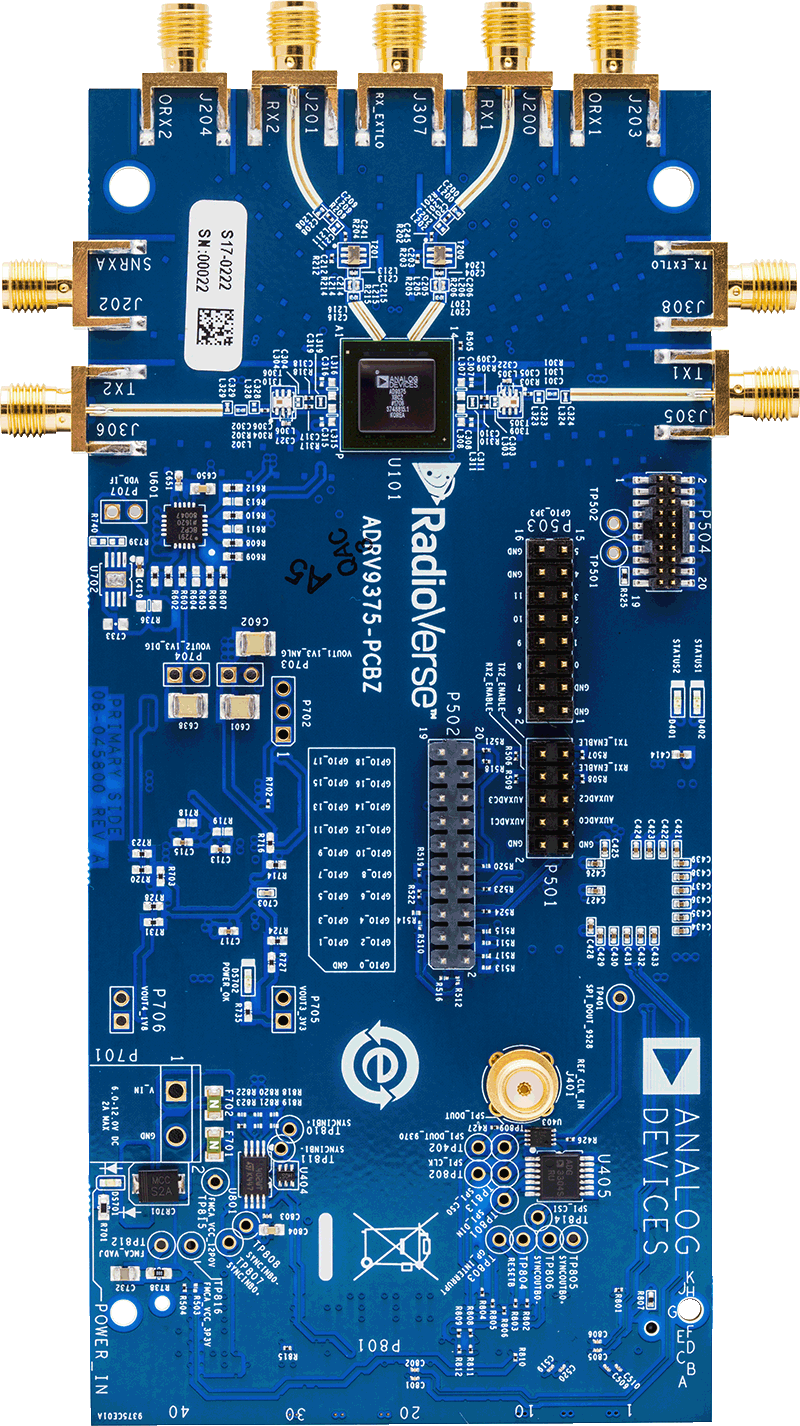

ADRV9375
