製品概要
機能と利点
- 入力電圧：4.5V～20V
- 内蔵MOSFET：44mΩ / 11.6mΩ
- リファレンス電圧：0.6V±1％
- 連続出力電流：4A
- プログラマブルなスイッチング周波数：200kHz～1.4MHz
- 外部クロックへの同期機能：200kHz～1.4MHz
- 180°位相差クロックの同期
- 高精度なイネーブルとパワーグッド
- 外部補償機能
- 外付け調整オプションによる内部ソフトスタート機能
- 充電された出力へのスタートアップ
- ADIsimPower™設計ツールによってサポート可能
製品概要

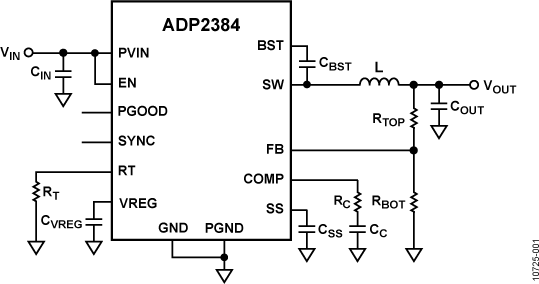

ADP2384は、同期型ステップダウンDC-DCレギュレータで、44mΩのハイサイドのパワーMOSFETと11.6mΩの同期型整流MOSFETを内蔵して、小型4mm×4mmのLFCSPパッケージで高効率ソリューションを提供します。この製品は、ピーク電流モード、定周波数のパルス幅変調（PWM）制御スキームを使っており、優れた安定性とトランジエント応答を実現しています。ADP2384のスイッチング周波数は、200kHz～1.4MHz間でプログラムすることができます。システム・ノイズを最小化するために、同期型機能によって、スイッチング周波数を外部クロックに同期させることができます。ADP2384は、最小の外付け部品を必要とし、4.5V～20Vの入力電圧で動作します。
出力電圧は、0.6Vから入力電圧の90％まで調整することができ、連続電流として4Aまで供給できます。各ICでは、ディスエーブル時は入力から100μA以下しか電流が流れ込みません。
このレギュレータは、高効率性と設計の柔軟性を必要とする高性能アプリケーションをターゲットとしています。外部補償と調整可能なソフトスタート機能は設計での柔軟性を提供します。パワーグッド出力と高精度なイネーブル入力は、シンプルで信頼性のあるパワ・シーケンシングを提供します。
その他の特長として、アンダー電圧ロックアウト（UVLO）機能、オーバー電圧保護（OVP）、オーバー電流保護機能（OCP）、ショートサーキット保護（SCP）それにサーマル・シャットダウン（TSD）機能、があります。

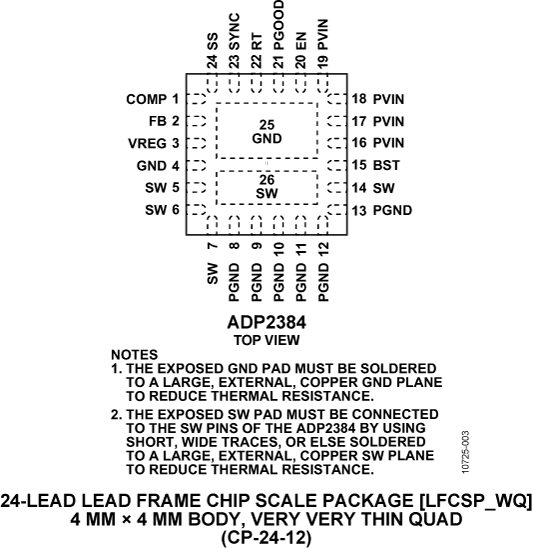

ADP2384は－40℃～＋125℃のジャンクション温度範囲にわたって動作し、24ピン、4mm×4mmのLFCSPパッケージを採用しています。
アプリケーション
- 通信インフラストラクチャ
- ネットワーキング、サーバー
- 工業用および計測機器
- 健康機器、医療機器
- 中間電源としてのレール変換（他の電源と負荷の間に挿入して異なる電圧源を作る）
- DC/DCポイント･オブ・ロード（POL）アプリケーション
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

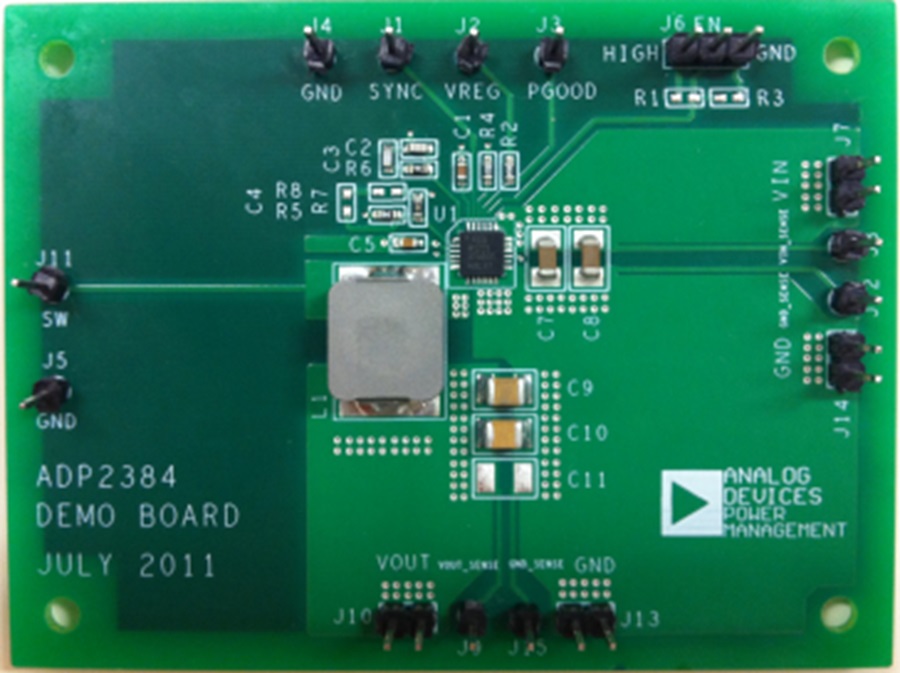

評価キット (6)
参考資料
-
MS-2922: GSPSレベルの高速ADCへの給電方法：スイッチング・レギュレータでLDOを置き換える5/31/2017
-
GSPSレベルの高速ADCへの給電方法：スイッチング・レギュレータでLDOを置き換える2/1/2016 アナログ・ダイアログ
-
Powering GSPS or RF Sampling ADCs: Switcher vs. LDO11/1/2015
-
降圧レギュレータにより、調光機能を備えるスマートLEDドライバを実現する3/1/2013 アナログ・ダイアログ
-
MS-2437: Convert a Buck Regulator into a Smart LED Driver1/24/2013
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADP2384
設計ツール
ADP238x Inverting Buck-Boost Regulator Design Tool
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
ADP238x Buck Regulator Design Tool
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
