EVAL-AD9546

AD9546評価用ボード

トップへ

製品概要

機能と利点
製品概要

機能と利点

6V AC電源とオンボードLDO電圧レギュレータを使用したシンプルな電源接続
HCSL用の出力終端を備えた10個のAC結合出力SMAコネクタ
2個のシングル・エンドAC結合リファレンス入力（1個の差動AC結合リファレンス入力としても使用可能）
1個のシングル・エンドAC結合リファレンス入力および1個のシングル・エンドDC結合リファレンス入力（差動AC結合リファレンス入力が同時に作成されるように設定可能）
ピンはプログラマブルで、パワー・オン・レディに設定可能
ステータスLED
USB接続を使用したPC制御
シンプルなグラフィカル・ユーザー・インターフェースを備えたMicrosoft Windowsベースの評価用ソフトウェア

製品概要

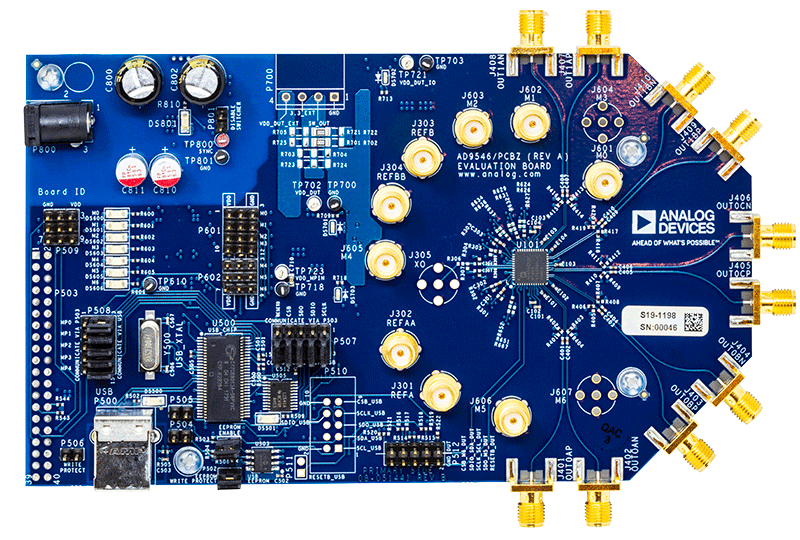

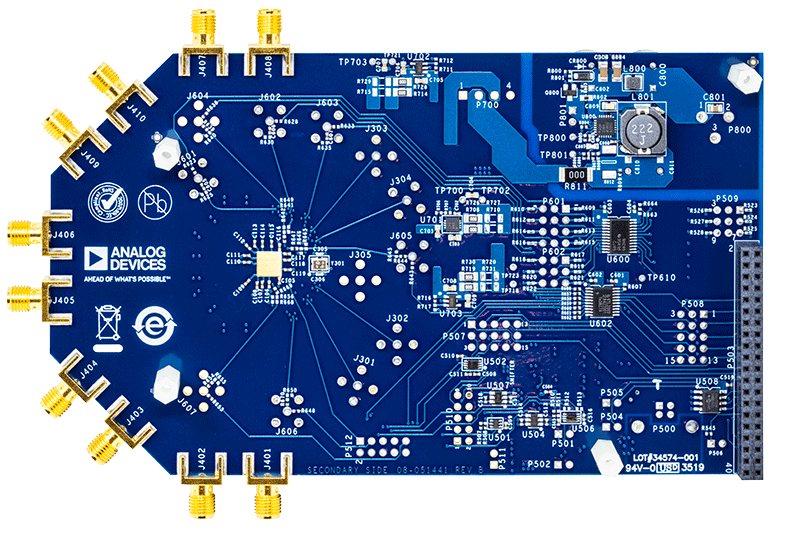

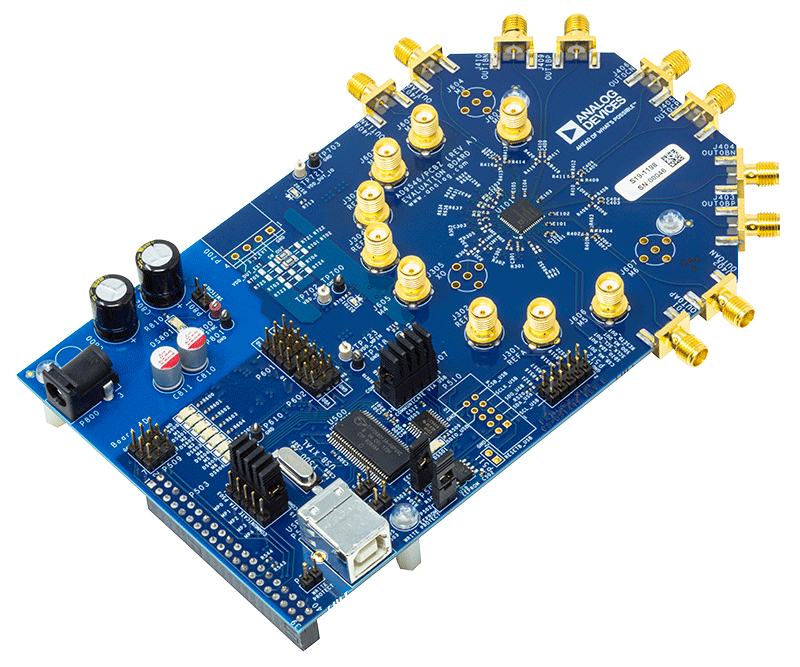

AD9546評価用ボードは、AD9546の多入力、10出力、デュアル・チャンネル、数値クロック・シンクロナイザの全機能を評価できる、コンパクトで使いやすいプラットフォームです。AD9546は、ITU-G.8262、ITU-T G.812、ITU-T G.813、ITU-T G.823、ITU-T G.824、ITU-T G.825、ITU-T G.8273.2.など、サービス・プロバイダ・パケット・ネットワーク上での周波数、位相、および時刻の配信に関する国際電気通信連合（ITU）の既存の標準と新しい標準をサポートしています。

AD9546の10のクロック出力は、最大4つの入力リファレンスのいずれか1つに同期しています。デジタル・フェーズ・ロック・ループ（DPLL）により、外部リファレンスに関係するタイミング・ジッタを低減します。すべてのリファレンス入力が使用できなくなった場合でも、デジタル制御されたループおよびホールドオーバー回路が、低ジッタの出力信号を引き続き生成します。AD9546のシステム・クロックは、52MHz水晶発振器により提供されます。または、外部クロック信号がSMAコネクタで提供されることもあります（この機能を有効にするには、関連するコンポーネントに差し込まれている必要があります）。

アプリケーション

5Gタイミング伝送高精度同期
GPS（全地球測位システム）、PTP（IEEE 1588）、同期イーサネット（SyncE）ジッタ・クリーンアップおよび同期
光伝送網（OTN）、同期デジタル階層（SDH）、マクロ・セルおよびスモール・セル基地局
小型基地局のクロック（ベースバンドおよび無線）
Stratum 2、Stratum 3e、Stratum 3ホールドオーバー、ジッタ・クリーンアップ、および位相トランジェント制御
A/Dコンバータ（ADC）およびD/Aコンバータ（DAC）のクロック駆動におけるJESD204Bのサポート
キャリア・イーサネット

マーケット＆テクノロジー

対象となる製品

パッケージの内容

AD9546/PCBZ評価用ボード
6V AC電源
USBケーブル

はじめに

必要なソフトウェアをすべてインストールし、インストールの更新前にソフトウェアの以前のバージョンをアンインストールします。インストールには管理者権限が必要です。
P800と表記されたメイン・パワー・コネクタに6V AC電源を接続します。DS801という表記の赤色LEDがオンになります。
USBケーブルを評価用ボードとコンピュータに接続します。USBコネクタによるDS500と表記された赤色LEDがオンになり、DS501という表記のLEDが点滅します。
AD9546評価用ソフトウェアの起動
