送電および配電ソリューション

再生可能エネルギー、マイクログリッド、電気自動車、その他のエネルギー動向にともなって、全世界で送電線および配電線の効率と信頼性が重要視されてきています。

アナログ・デバイセズの最先端のセンシング、測定、通信、および電力管理ソリューションは、送電線／配電線とマイクログリッドでの電力およびインフラストラクチャのモニタリングのニーズに対応し、迅速かつ正確に障害を検出し位置を特定します。

さらに表示

価値と利点

当社のポートフォリオは、システムの専門知識およびリファレンス・デザインとの組み合わせで、精度、電力、コネクティビティ、絶縁を確保し、電力会社が送電と配電をより効率的に監視できるようにします。当社のポートフォリオは、システム・ソリューションの最適化、最初からの適切なコンプライアンス基準の策定、信頼性と精度の実現、市場投入までの時間の短縮、最も過酷な環境での設計の複雑さの低減を可能にします。

最初からの適切なコンプライアンス基準の策定に対応

設計の複雑さを低減し市場投入までの時間を短縮

過酷な運用環境においても高い信頼性と精度を提供

AD7779

A/Dコンバータ、8チャンネル、24ビット、同時サンプリング

X +

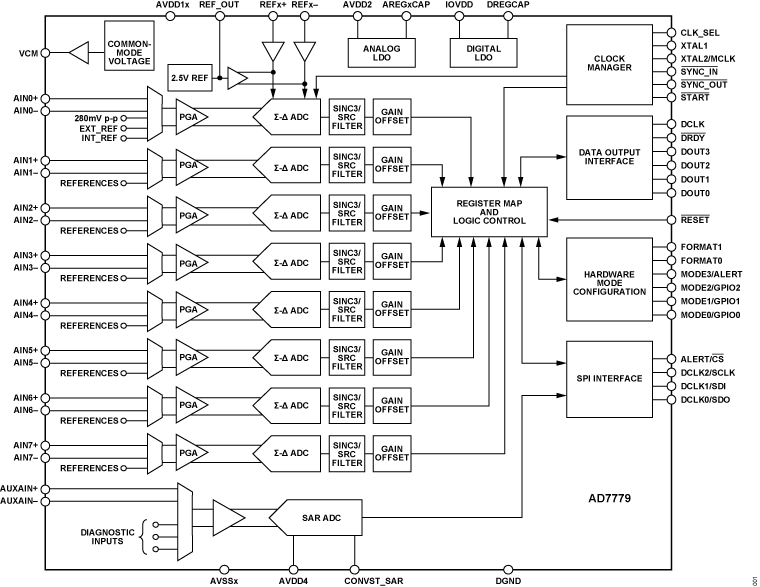

AD7779

AD7779は8チャンネル、同時サンプリングADCです。チップ上に8個の完全なΣ-Δ型ADCを内蔵しています。AD7779の入力電流は極めて低いのでセンサーに直接接続できます。各入力チャンネルにはプログラマブル・ゲイン段があり、小振幅のセンサー出力をフルスケールのADC入力範囲に合わせてゲインを1、2、4、8に設定し、シグナル・チェーンのダイナミック・レンジを最大限にすることができます。AD7779は1 V ～ 3.6 VのV_REFを受信します。アナログ入力はユニポーラ（0 V ～ V_REF/GAIN）あるいは真のバイポーラ（±V_REF/GAIN/2 V）のアナログ入力信号をそれぞれアナログ電源3.3 V 又は±1.65 Vで受信します。アナログ入力は、真の差動信号、疑似差動あるいはシングル・エンド信号のいずれかを受信するように設定して、異なるセンサー出力回路に合わせることができます。

各チャンネルは ADC変調器とsinc3、低遅延デジタル・フィルタを備えています。SRCによりAD7779 のODR全体にわたり細かな分解能で調整できます。この制御はライン周波数の0.01 Hz変動に対するコヒーレントを維持するためにODRの分解能が要求されるアプリケーションにおいて使用できます。SRCはシリアル・ポート・インターフェース（SPI）を介して設定できます。AD7779は2つの異なるインターフェースを採用しています: データ出力インターフェースとSPI制御インターフェース。ADCデータ出力インターフェースはADC変換結果をAD7779からプロセッサへ送信する専用のインターフェースです。SPI インターフェースはAD7779設定レジスタへの書き込みと設定レジスタからの読み出しに使用され、SAR ADCからのデータの制御と読み込みにも使用されます。SPIインターフェースは又Σ-Δ変換データを出力するために設定することもできます。

AD7779は12ビット SAR ADCを内蔵しています。ADCはシステム測定機能専用のΣ-Δ ADCチャンネルの1つを停止することなくAD7779の診断に使用することができます。外部マルチプレクサ（3つの汎用入出力ピン（GPIO）を介して制御できる）とシグナル・コンディショニングを使用して、機能の安全性が要求されるアプリケーションにおいてΣ-Δ ADC の測定を検証するためにSAR ADCを使用することができます。さらに、AD7779の SAR ADCは内部ノードを検出するための内部マルチプレクサを内蔵しています。
AD7779は2.5 Vリファレンスとリファレンス・バッファを内蔵しています。リファレンの標準温度係数は10 ppm/°Cです。AD7779には2種類の動作モードがあります: 高分解能モードと低消費電力モード。高分解能モードの場合ダイナミック・レンジは大きくなり、消費電力は10.75 mW／チャンネルになります; 低消費電力モードでは狭ダイナミック・レンジ仕様になりますが、消費電力は3.37 mW／チャンネルになります。

仕様規定されている動作温度範囲は−40°C ～ +105°Cですが、デバイスは+125°Cまで動作します。

アプリケーション

サーキット・ブレーカ
汎用データ・アクイジション
脳波計（EEG）
工業用プロセス制御

詳細情報価格を見る

Applications

ワイヤレス通信ソリューション

Eバンド無線

計装および測定ソリューション

騒音、振動、ハーシュネス (NVH) の自動車ソリューション
EV高電圧ドライブトレイン試験ソリューション

産業オートメーション・テクノロジー（IAT）

フィールド計測器
温度コントローラ（温度調節器）・温度センサ
プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）

ヘルスケア・ソリューション

バイタル・サイン・モニタリング・ソリューション
心電計（ECG）計測
ライフ・サイエンス & 医療計測器
ヘルスケア用治療装置ソリューション

エネルギー・ソリューション

送電および配電ソリューション
電力品質モニタリング・ソリューション

高精度技術ソリューション

高精度電流センシング

ADE1201

シングル・チャンネル、設定可能、絶縁型デジタル入力 X +

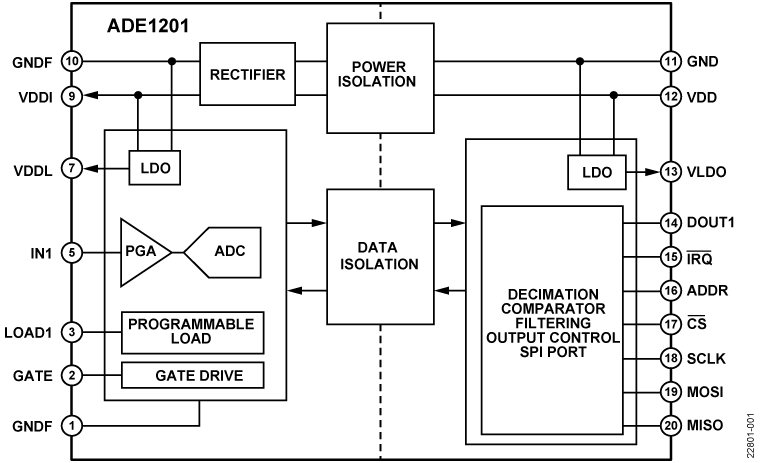

ADE1201

ADE1201¹は、エネルギー伝導および分配アプリケーション向けのシングル・チャンネルで設定可能な絶縁型デジタル入力監視ソリューションです。ADE1201は、バイナリ入力または接触入力とも呼ばれるデジタル入力の絶縁された測定を実行するため、シリアル・ポート・インターフェース（SPI）を通じて設定されます。DOUT1ピン上のADE1201デジタル出力信号には、ユーザ設定可能な信号コンディショニングの後、入力信号の状態が反映されます。SPIプロトコルは、最大8台のデバイスが4線式SPIポートを共有可能なアドレッシングをサポートします。

ADE1201アプリケーション回路は、±10V DC～±300Vまたは8V（実効値）～240V（実効値）の広範な入力電圧を受け入れます。プログラマブル・ウェット電流と堅牢なアプリケーション回路により、デバイスがシステム・レベルの厳しい電磁両立性（EMC）を満たすことができます。

ADE1201には、isoPower^®内蔵の絶縁型DC/DCコンバータが搭載されているため、外部絶縁型電源が必要ありません。iCoupler^®チップ・スケール・トランス技術を使って、デジタル入力モニタの高電圧の絶縁側と低電圧の非絶縁側の間のロジック信号を絶縁しています。この技術により、データと電源の絶縁を含む小型設計になっています。

内蔵逐次比較レジスタ（SAR）A/Dコンバータ（ADC）と1×～10×のプログラマブル・ゲイン・アンプ（PGA）がアナログ入力を測定します。SPIポートを通じてADC波形を使用し、システム・レベルの診断が可能です。

製品のハイライト

シングル・チャンネル、設定可能、絶縁型デジタル入力。
単一ハードウェア設計により、24V～300Vのシステムがサポートされます。
堅牢なアーキテクチャ。
システム・レベルの診断が可能になります。

アプリケーション

エネルギー伝導および分配
- 多機能リレー保護
- 変電所バッテリ・モニタリング
- 湾岸または変電所インターロック
- ユニットの結合
- 回路ブレーカ・ステータス表示
- リモート端子ユニット
ビルディング・オートメーション

¹米国特許番号2017/0250043により保護されています。その他の特許は申請中です。

詳細情報価格を見る

Applications

エネルギー・ソリューション

送電および配電ソリューション

AD7616

16 ビット、バイポーラ入力、デュアル同時サンプリング ADC 内蔵 16 チャンネル DAS

X +

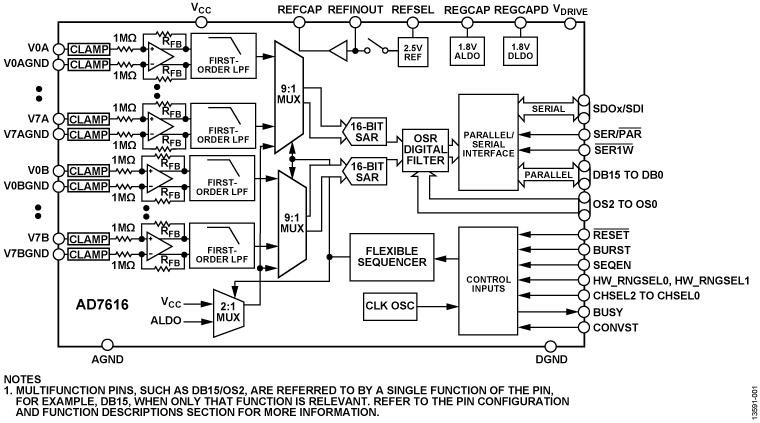

AD7616

AD7616 は、16 チャンネルのデュアル同時サンプリングに対応する 16 ビット DAS です。AD7616 は 5 V 単電源で動作し、±10 V、±5 V、および ±2.5 V の真のバイポーラ信号を受け入れることができ、90.5 dB の SNR でチャンネル・ペアあたり最大 1 MSPS のスループット・レートでサンプリングします。内蔵のオーバーサンプリング・モードにより、高い SNR 性能を実現できます（2 のオーバーサンプリング比（OSR）に対して 92 dB）。

入力クランプ保護回路は最大 ±21 V の電圧に耐えることができます。AD7616 は、サンプリング周波数に関係なく、1 MΩ のアナログ入力インピーダンスを維持します。単電源動作、内蔵のフィルタリング、高い入力インピーダンスにより、ドライバ・オペアンプと外付けバイポーラ電源が不要です。

このデバイスは、アナログ入力クランプ保護回路、デュアル 16 ビット電荷再配分式 SAR A/D コンバータ（ADC）、柔軟なデジタル・フィルタ、2.5 V リファレンスおよびリファレンス・バッファ、シリアルとパラレルの高速インターフェースを内蔵しています。

AD7616 は、シリアル・ペリフェラル・インターフェース（SPI）/QSPI™/DSP/ MICROWIRE と互換性があります。

アプリケーション

電力線のモニタリング
保護リレー
マルチフェーズ・モーター・コントロール
計測機器および制御システム
データ･アクイジション･システム（DAS）

詳細情報価格を見る

Applications

ワイヤレス通信ソリューション

Eバンド無線

航空宇宙および防衛システム

アビオニクス・システム

産業オートメーション・テクノロジー（IAT）

フィールド計測器
温度コントローラ（温度調節器）・温度センサ
プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）

エネルギー・ソリューション

送電および配電ソリューション

ADP2450

回路遮断器アプリケーションのパワー・マネージメントIC X +

ADP2450

ADP2450は1つの電力検出が可能な昇圧シャントコントローラ、1つの高効率降圧レギュレータ、4つの低オフセット、低消費電力プログラマブル・ゲイン・アンプ（PGA）、1つの低オフセットオペアンプ、1つの高速アナログトリップ回路そして1つのドライバ作動装置を内蔵しています。ADP2450は、配線用遮断器（MCCB）およびカレント・トランス（CT）電源アプリケーションなどの低電圧回路遮断器を対象としています。

出力電力は36Vまで昇圧可能で、電力の一時的な中断を防止する電力検出回路を内蔵しています。電力検出閾値はレジスタでプログラム可能です。

降圧レギュレーターは、4.5Vから36Vまでの広い入力電圧範囲で動作し、出力電圧は0.6Vまで調整可能です。降圧レギュレータは最大500ｍAまでの出力電流を供給できます。降圧レギュレータは1.2MHzの固定スイッチング周波数でパルス幅変調（PWM）モードで動作し、システムに低出力リップル電圧を供給します。

降圧レギュレータの出力電圧は監視回路によって監視されます。出力電圧が監視閾値であるV_FB2 の88%（FB2のレギュレーション電圧）を下回ると、リセット信号がローになり、これを使ってマイクロプロセッサをリセットできます。この監視回路により、システムの信頼性が向上します。監視回路がシステムの信頼性をさらに高めます。

ADP2450には４つの低オフセット、低消費電力アンプが内蔵されています。ADP2450は、プログラマブル・ゲイン機能により、CTの巻数比に基づいて幅広い電流入力範囲にわたって正確な測定を行います。

低オフセットオペアンプは漏洩電流検出のためADP2450に内蔵されています。

ADP2450はさらに、高速なトリップ応答を提供し、システムの信頼性を高めるアナログトリップ回路を内蔵しています。

追加保護には、降圧過電流保護（OCP）、およびシステム・サーマル・シャットダウン（TSD）が含まれます。

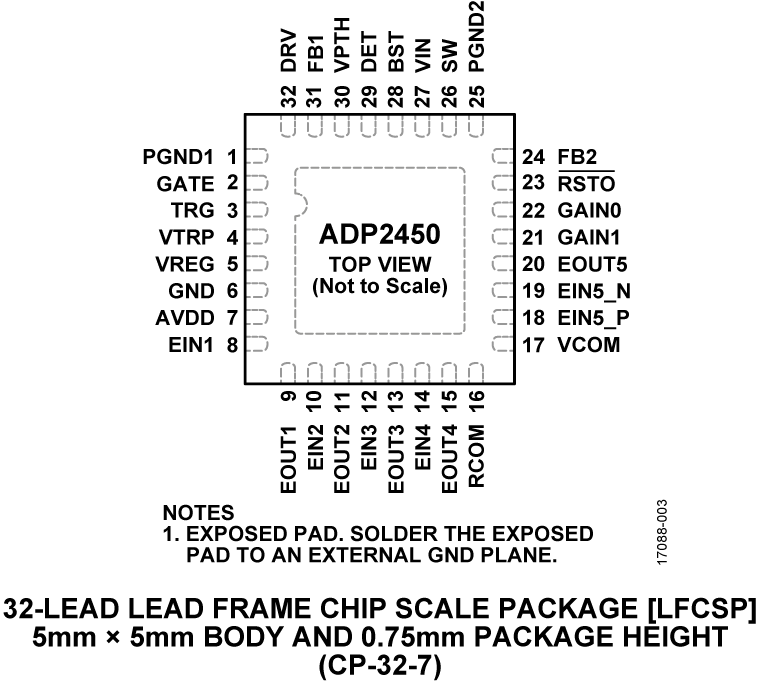

ADP2450は、−40°Cから＋125°Cのジャンクション温度範囲で動作し、32ピンLFCSPパッケージまたは48ピンLQFPパッケージを採用しています。

アプリケーション

低電圧回路遮断機
カレント・トランス（CT）電源

詳細情報価格を見る

Applications

エネルギー・ソリューション

送電および配電ソリューション

ADE9000

多相電力量、電力品質モニタリング用IC、高性能 X +

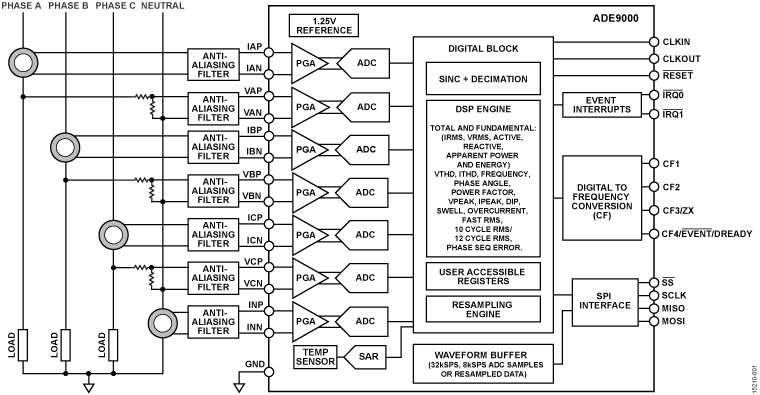

ADE9000

ADE9000は高精度、全機能内蔵の多相電力量／電力品質モニタリング用デバイスです。優れたアナログ性能とデジタル・シグナル・プロセッサ(DSP) コアにより広いダイナミック・レンジにわたり正確な電力量モニタリングが可能です。ハイエンドのリファレンスを内蔵しているので全温度範囲で温度ドリフトが低く、プログラマブル・ゲイン・アンプ (PGA)、A/D コンバータ(ADC)を含む1チャンネルにわたる総合ドリフトは最大で±25 ppm/°C 以下です。

ADE9000は完璧な電力モニタリング機能があり、rms、有効、無効、皮相の電力と電力量に関する総合と基本波の測定値を提供します。低下と増大のモニター、周波数、位相角、電圧全高調波歪み（VTHD）、電流全高調波歪み（ITHD）、力率の測定のような高度な機能を備えているので電力品質の測定の実施が可能になります。IEC 61000-4-30 クラスSに従って計算される ½サイクルrms、10サイクルrms、12サイクルrmsはリアルタイム・モニタリングのための瞬時rms測定値を提供します。

ADE9000は、32 kSPSあるい8 kSPSの固定データ・レート、またはライン・サイクルあたり 128ポイントを保証するライン周波数に基づいて変化するサンプリング・レートでサンプルを格納する、柔軟な波形バッファを内蔵しています。リサンプリングは、外部プロセッサで50以上の高調波の高速フーリエ変換（FFT）計算を簡素化します。

ADE9000はアクイジション・エンジンと計算エンジンをすきまなく集積することにより、電力量と電力の品質モニタリング・システムの実施を簡素化しています。内蔵のADC と DSPエンジンは各種パラメータを計算して、ユーザがアクセス可能なレジスタを介してデータを提供したり、あるいは割り込みピンを通してイベントを表示します。ADE9000は7個の専用ADCチャンネルを備えており、3相システム又は最大3個の単相システムに使用可能です。この製品はカレント・トランス（CT）あるいはロゴスキー・コイルに対応しているので電流測定が行えます。デジタル積分器を備えているのでロゴスキー・コイルに要求されるデスクリートの積分器は必要ありません。

ADE9000は電力モニタリング・システムの大部分の計算の複雑さを緩和します。簡素なホスト・マイクロコントローラを使用する事により、ADE9000はスタンドアロンのモニタリング・システム又は保護システムあるいはデータをクラウドにアップロードする低価格ノードの設計を可能にします。

このデータシートを通して、CF4/EVENT/DREADYのような複数機能をもつピンはピン名をフルで呼称する場合とピンの1機能（たとえばEVENTで、その機能のみ関連する時）で呼称する場合がある事に注意してください。

アプリケーション

電力量と電力のモニタリング
電力品質のモニタリング
保護用デバイス
機械の正常動作監視
スマート電力分配ユニット
多相電力量計

詳細情報価格を見る

Applications

エネルギー・ソリューション

送電および配電ソリューション
スマート・メーター技術
電力品質モニタリング・ソリューション

ADUM141E

堅牢な、クワッド・チャンネル・アイソレータ、出力イネーブルおよび1つの逆方向チャンネル内蔵

X +

ADUM141E

ADuM141E¹は、アナログ・デバイセズのiCoupler^®技術を採用した4チャンネルのデジタル・アイソレータです。これらのアイソレーション・デバイスは、高速CMOS技術とモノリシック空心コア・トランス技術の組み合わせにより、フォトカプラ・デバイスや他の集積されたカプラのような代替品より優れており、並外れた性能特性を提供します。最大伝搬遅延時間は5V動作の3ns以下のパルス幅歪みで13nsです。チャンネル間マッチングは3ns maxと優れております。

ADuM141Eのデータ・チャンネルは独立しており、3.0kV rms耐圧又は3.75kV rms耐圧のさまざまな構成が用意されています（データシートのオーダーガイドを参照してください）。これらの製品は、両側とも1.8V～5Vの範囲の電源電圧で動作するため、より低い電圧システムとの互換性を提供し、また絶縁バリア間の電圧変換機能を可能にします。

他のフォトカプラ代替品とは異なり、入力ロジックに遷移がない場合にDCを正確に維持します。2つの異なるフェイルセーフ・オプションが用意されており、入力電源電圧が供給されていないか、入力がディスエーブルの時、出力は既定の状態に遷移します。ADuM140E1/ADuM141E1/ADuM142E1はADuM1400/ADuM1401/ADuM1402とピン・コンパチブルです。

アプリケーション

汎用のマルチチャンネル絶縁
SPIインターフェース／データ・コンバータの絶縁
工業用フィールドバスの絶縁

¹ 米国特許5,952,849; 6,873,065; 6,903,578; 7,075,329により保護されています。その他の特許は申請中です。

詳細情報価格を見る

Applications

計装および測定ソリューション

プロトコル・アナライザソリューション
データ・アクイジション・ソリューション

オートモーティブ・ソリューション

電動化とパワートレインソリューション
オートモーティブバッテリ・マネージメント・システム

産業オートメーション・テクノロジー（IAT）

プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）

エネルギー・ソリューション

送電および配電ソリューション

高精度技術ソリューション

高精度シグナル・チェーン（中程度の帯域幅）
高精度シグナル・チェーン（狭帯域幅）

AD7606B

16ビット、800kSPSバイポーラ入力、同時サンプリングADC内蔵8チャンネルDAS X +

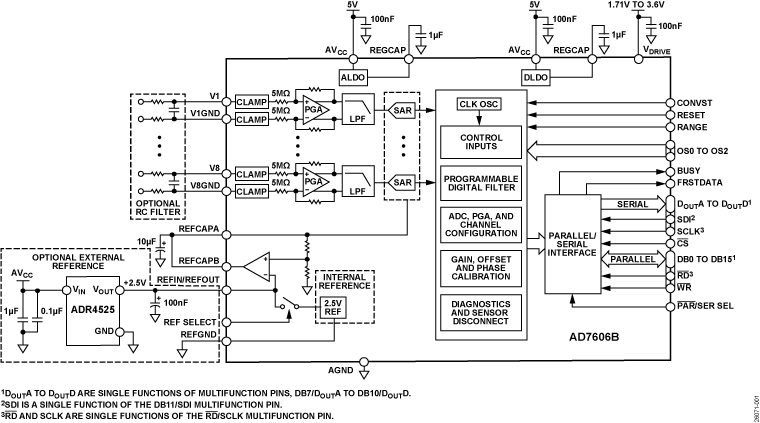

AD7606B

AD7606Bは、16ビットの同時サンプリングA/D変換データ・アクイジション・システム（DAS）です。8つのチャンネルがあり、それぞれのチャンネルがアナログ入力クランプ保護、プログラマブル・ゲイン・アンプ（PGA）、ローパス・フィルタ、16ビット逐次比較レジスタ（SAR）、A/Dコンバータ（ADC）を内蔵しています。AD7606Bは、柔軟なデジタル・フィルタ、低ドリフト、2.5V高精度リファレンス、ADCを駆動するためのリファレンス・バッファ、および柔軟なパラレル・インターフェースとシリアル・インターフェースも内蔵しています。

AD7606Bは、5V単電源で動作し、すべてのチャンネルで800kSPSのスループット・レートでサンプリングする際に、±10V、±5V、および±2.5Vの真のバイポーラ入力範囲に対応できます。入力クランプ保護は、最大±21Vの電圧に耐えることができます。AD7606Bは、5MΩのアナログ入力インピーダンスを維持できるため、入力信号が切断され、10kΩの外部抵抗を使用してグラウンドにプルダウンされた場合も、バイポーラ・ゼロ・コードを20LSB未満に抑えることができます。単電源動作、内蔵のフィルタリング、高い入力インピーダンスにより、バイポーラ電源を必要とする外付けドライバ・オペアンプが不要になります。スループット・レートが低いアプリケーションでは、AD7606Bの柔軟なデジタル・フィルタを使用することでノイズ性能を改善できます。

AD7606Bはハードウェア・モードでは、AD7606と互換性があります。ソフトウェア・モードでは、次の高度な機能を使用できます。

追加のアナログ入力範囲：±2.5V
チャンネルごとに選択可能なアナログ入力範囲（±10V、±5V、および±2.5V）
追加のオーバーサンプリング（OS）オプション、最大でOS × 256
チャンネルごとのシステム・ゲイン、システム・オフセット、およびシステム位相キャリブレーション
アナログ入力オープン・サーキット・ディテクタ
診断用マルチプレクサ
モニタリング機能（シリアル・ペリフェラル・インターフェース（SPI）の無効な読出し／書込み、巡回冗長検査（CRC）、過電圧イベントと低電圧イベント、ビジー・スタック・モニタ、およびリセットの検出）

このデータシートでは、RD/SCLKのような多機能ピンを、すべてのピン名で表記するか、あるいは特定の機能のみが該当するところではSCLKピンのようにピンの1つの機能で表記しています。

アプリケーション

電力線のモニタリング
保護リレー
多相モータ・コントロール
計測器および制御システム
データ・アクイジション・システム

詳細情報価格を見る

Applications

ワイヤレス通信ソリューション

Eバンド無線

計装および測定ソリューション

EV高電圧ドライブトレイン試験ソリューション
プロトコル・アナライザソリューション
データ・アクイジション・ソリューション

インテリジェント・ビル・ソリューション

スマートなビル・ユーティリティ設備ソリューション
ビルの火災安全と監視ソリューション

産業オートメーション・テクノロジー（IAT）

フィールド計測器
温度コントローラ（温度調節器）・温度センサ
プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）
無停電電源装置ソリューション

エネルギー・ソリューション

送電および配電ソリューション

高精度技術ソリューション

高精度電流センシング
絶縁型ゲート・ドライブおよび検出

シグナル・チェーン

(1)

Protective Relaying (Power Line Monitoring)

Reference Designs

CN0280

絶縁型電源を備えた太陽光発電コンバータ用の堅牢な完全絶縁電流検出回路

※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

X +

CN0280

図1に示す回路は、絶縁型電源を備えた完全絶縁電流検出回路です。極めて堅牢なこの回路は、検出抵抗の近くに配置し、ノイズのピックアップを最小限に抑えて正確な測定を行うことができます。出力はシグマ・デルタ変調器からの16MHzシングル・ビット・ストリームで、これはDSPによりSINC3デジタル・フィルタを使って処理されます。

この回路はピークAC電流が数百ボルトで、電流が数mAから25Aまで変化する太陽光発電（PV）コンバータのAC電流のモニタリングに最適です。

Isolated Current Sense Circuit — 図1. 絶縁電流検出回路（簡易回路図：全ての接続およびデカプリングは示されていません）

詳細情報価格を見る

対象となる製品

ADP7182

リニア・レギュレータ、－28 V / − 200 mA、低ノイズ

ADM8829

電圧インバータ、スイッチド・キャパシタ式

AD7401A

シグマ・デルタ（ΣΔ）変調器、絶縁型

AD8639

オペアンプ、16V、デュアル、オートゼロ、レールtoレール出力

ADP121

リニア・レギュレータ、低静止電流150 mA、CMOS、5ピンSOTパッケージ

ADUM6000

絶縁型DC/DCコンバータ、5kV

ADP7104

リニア・レギュレータ（LDO）、20 V、500 mA、CMOS、低ノイズ

すべてを表示

Applications

エネルギー・ソリューション

蓄電ソリューション
スマート・グリッド・インフラストラクチャ・ソリューション
送電および配電ソリューション
風力タービン・ソリューション
蓄電システム
電力品質モニタリング・ソリューション
スマート・メーター技術

航空宇宙および防衛システム

航空宇宙および防衛レーダー・システム

産業オートメーション・テクノロジー（IAT）

プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）
予知保全ソリューション
インテリジェントモーションコントロールソリューション

計装および測定ソリューション

インピーダンス測定と分析ソリューション
パラメトリック測定ソリューション
DCソースと電源ソリューション
高精度測定ソリューション
データ・アクイジション・ソリューション
分析機器
電子テストおよび計測ソリューション

ヘルスケア・ソリューション

温度計測
ヘルスケア用治療装置ソリューション
医療用超音波
デジタル X 線
CT-イメージング
ウェアラブル健康モニタ
インシュリン・ポンプ
呼吸数計測
心電計（ECG）計測

CN0376

Channel-to-Channel Isolated Temperature Input (Thermocouple/RTD) for PLC/DCS Applications X +

CN0376

The circuit shown in Figure 1 provides a dual-channel, channel-to-channel isolated, thermocouple or RTD input suitable for programmable logic controllers (PLC) and distributed control systems (DCS). The highly integrated design utilizes a low power, 24-bit, Σ-Δ analog-to-digital converter (ADC) with a rich analog and digital feature set that requires no additional signal conditioning ICs.

Each channel can accept either a thermocouple or a RTD input. The entire circuit is powered from a standard 24 V bus supply. Each channel measures only 27 mm × 50 mm.

Figure 1. PLC/DCS Channel-to-Channel Isolated Temperature Input
(Simplified Schematic: All Connections and Decoupling Not Shown)

詳細情報価格を見る

Applications

エネルギー・ソリューション

送電および配電ソリューション
風力タービン・ソリューション
スマート・メーター技術

計装および測定ソリューション

DCソースと電源ソリューション
高精度測定ソリューション
分析機器
電子テストおよび計測ソリューション

ヘルスケア・ソリューション

温度計測
ヘルスケア用治療装置ソリューション
デジタル X 線
呼吸数計測
心電計（ECG）計測

産業オートメーション・テクノロジー（IAT）

フィールド計測器
温度コントローラ（温度調節器）・温度センサ
プログラマブル・ロジック・コントローラ（PLC）&分散型制御システム（DCS）

航空宇宙および防衛システム

航空宇宙および防衛レーダー・システム
航空宇宙および防衛レーダー・システム用のフル機能ソリューション

センサー・インターフェース・ソリューション

温度検出ソリューション

温度検出ソリューション

熱電対
サーミスタ
測温抵抗体（RTD）

ビデオ

9 17, 2024

01:29

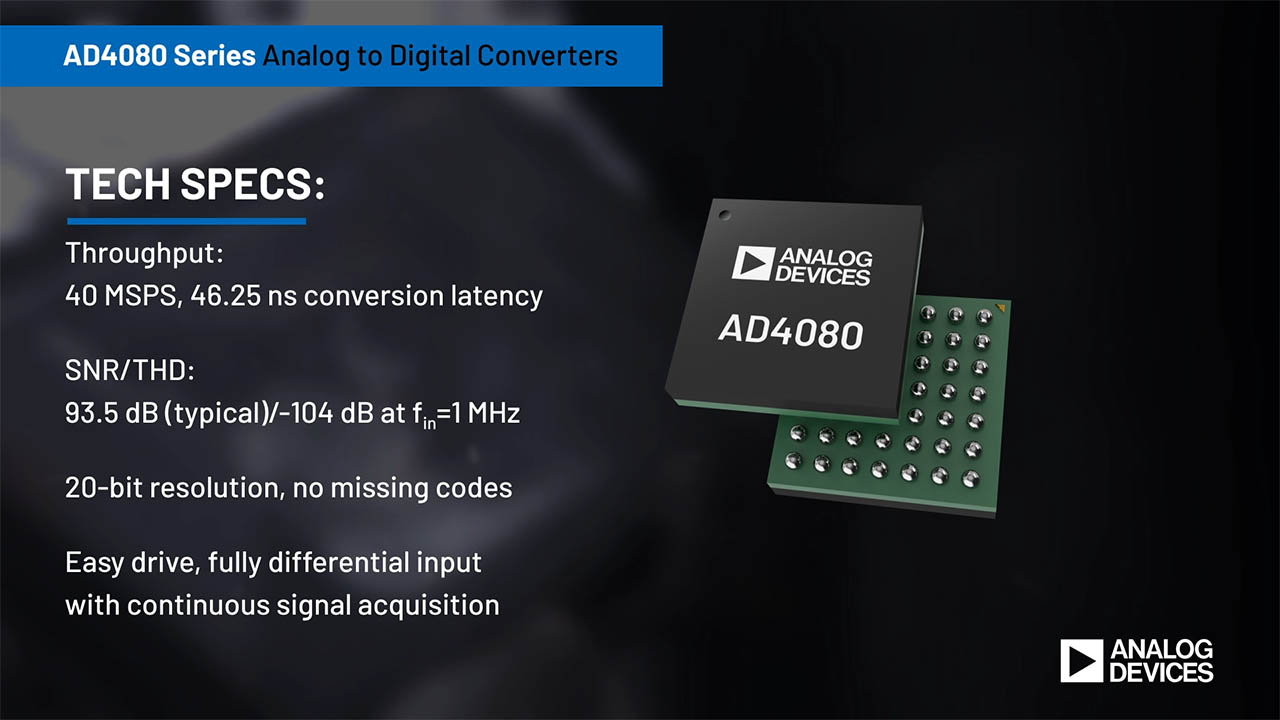

AD4080 20-bit 40 MSPS Precision SAR ADC
