AD7606B

16ビット、800kSPSバイポーラ入力、同時サンプリングADC内蔵8チャンネルDAS

最新データシート：英語版
Rev. A
icon-recommended 新規設計にお薦めします
トップへ
Datasheet
最新データシート：英語版 Rev. A
日本語版参考資料 Rev. 0
データシートご利用上の注意
ユーザ・ガイド Rev. A
1 すべてを表示
IBIS Models
1 すべてを表示
デバイス・ドライバ
2 すべてを表示

製品概要

機能と利点

  • 全チャンネルで800kSPSの16ビットADC
  • アナログ入力のインピーダンスが5MΩの入力バッファ
  • AD7606とのピン互換性
  • 動作温度範囲：−40°C～+125°C
  • 5Vアナログ単電源と1.71V～3.6VのVDRIVE電源
  • 8kV ESDに対応した±21Vの入力クランプ保護
  • ソフトウェア・モードで追加のモードが使用可能
    • チャンネルごとに選択可能なアナログ入力範囲
      • シングルエンド、バイポーラ：±10V、±5V、および±2.5V
    • チャンネルごとのシステム位相、オフセット、およびゲイン・キャリブレーション
    • アナログ入力オープン・サーキット検出機能
    • <20LSBオープン・サーキット・コード・エラー（RPD = 10kΩ）
    • 自己診断およびモニタリング機能
    • 読出し／書込みデータおよびリード／ライト・レジスタでのCRCエラー・チェック

製品概要

AD7606Bは、16ビットの同時サンプリングA/D変換データ・アクイジション・システム（DAS）です。8つのチャンネルがあり、それぞれのチャンネルがアナログ入力クランプ保護、プログラマブル・ゲイン・アンプ（PGA）、ローパス・フィルタ、16ビット逐次比較レジスタ（SAR）、A/Dコンバータ（ADC）を内蔵しています。AD7606Bは、柔軟なデジタル・フィルタ、低ドリフト、2.5V高精度リファレンス、ADCを駆動するためのリファレンス・バッファ、および柔軟なパラレル・インターフェースとシリアル・インターフェースも内蔵しています。

AD7606Bは、5V単電源で動作し、すべてのチャンネルで800kSPSのスループット・レートでサンプリングする際に、±10V、±5V、および±2.5Vの真のバイポーラ入力範囲に対応できます。入力クランプ保護は、最大±21Vの電圧に耐えることができます。AD7606Bは、5MΩのアナログ入力インピーダンスを維持できるため、入力信号が切断され、10kΩの外部抵抗を使用してグラウンドにプルダウンされた場合も、バイポーラ・ゼロ・コードを20LSB未満に抑えることができます。単電源動作、内蔵のフィルタリング、高い入力インピーダンスにより、バイポーラ電源を必要とする外付けドライバ・オペアンプが不要になります。スループット・レートが低いアプリケーションでは、AD7606Bの柔軟なデジタル・フィルタを使用することでノイズ性能を改善できます。

AD7606Bはハードウェア・モードでは、AD7606と互換性があります。ソフトウェア・モードでは、次の高度な機能を使用できます。

  • 追加のアナログ入力範囲：±2.5V
  • チャンネルごとに選択可能なアナログ入力範囲（±10V、±5V、および±2.5V）
  • 追加のオーバーサンプリング（OS）オプション、最大でOS × 256
  • チャンネルごとのシステム・ゲイン、システム・オフセット、およびシステム位相キャリブレーション
  • アナログ入力オープン・サーキット・ディテクタ
  • 診断用マルチプレクサ
  • モニタリング機能（シリアル・ペリフェラル・インターフェース（SPI）の無効な読出し／書込み、巡回冗長検査（CRC）、過電圧イベントと低電圧イベント、ビジー・スタック・モニタ、およびリセットの検出）

このデータシートでは、RD/SCLKのような多機能ピンを、すべてのピン名で表記するか、あるいは特定の機能のみが該当するところではSCLKピンのようにピンの1つの機能で表記しています。

アプリケーション

  • 電力線のモニタリング
  • 保護リレー
  • 多相モータ・コントロール
  • 計測器および制御システム
  • データ・アクイジション・システム

製品カテゴリ

マーケット＆テクノロジー

類似製品 Click to see all in Parametric Search

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

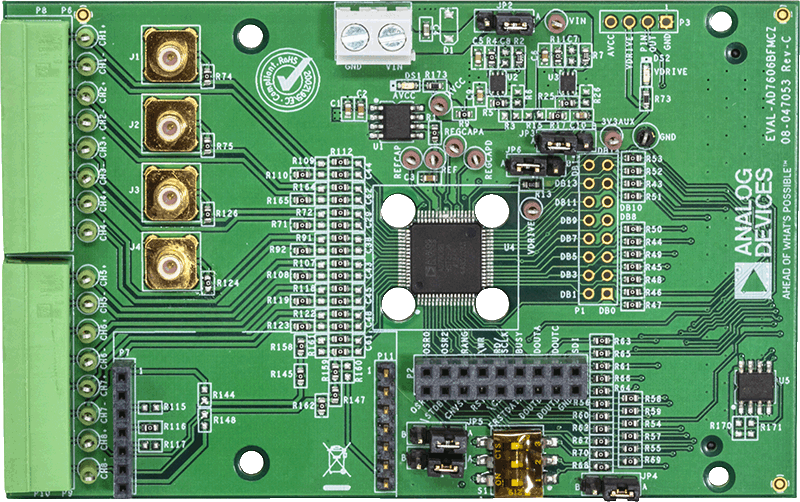

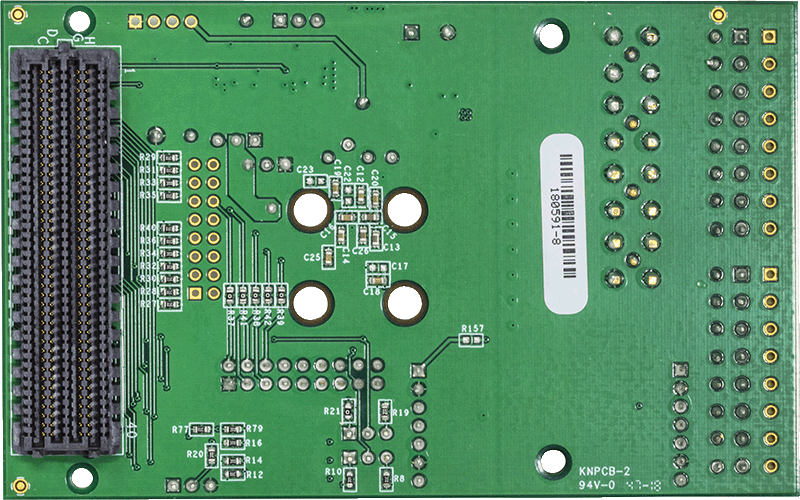

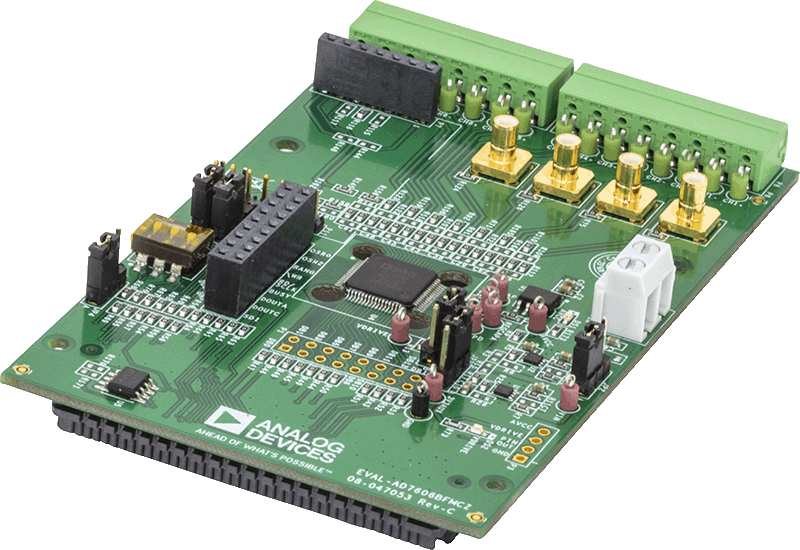

評価キット (1)
