製品概要

機能と利点

  • isoPower 内蔵の絶縁型 DC/DC コンバータ
  • 出力電流：100mA（ADuM5020）
  • 出力電流：60mA（ADuM5028）
  • 2 層基板に対する最大負荷状態で CISPR22 クラスB 放射制限に適合
  • 最小沿面距離 7.8 mm の 16 ピン SOIC パッケージ
  • 最小沿面距離 8.3 mm の 8 ピン SOIC_IC パッケージ
  • 高温動作: 最高 125 °C
  • 安全性と規制に対する認定
    • UL 認定（申請中）:
      • 1 分間で 3000 V rms、UL 1577 規格に準拠
    • CSA Component Acceptance Notice 5A（申請中）
    • VDE 適合性認定（申請中）
      • VDE V 0884-10
      • VIORM = 565 V ピーク
    • GB4943.1-2011 に準拠する CQC 認定（申請中）

製品概要

ADuM5028 は isoPower® 内蔵の絶縁型 DC/DC コンバータです。 アナログ・デバイセズの iCoupler® 技術をベースにした DC/DC コンバータは、絶縁された安定化電源となります。フェライト・ビーズを使用した 2 層基板の負荷が最大の状態で CISPR22 クラスB 放射制限を満たします。

ADuM5028 を使用することで、300 mW アプリケーションにおいて絶縁型 DC/DC コンバータを設計および構築する必要がなくなります。 また、iCoupler チップ・スケール・トランス技術を DC/DC コンバータの磁気部品に採用し、 小型の絶縁ソリューションとなっています。

ADuM5028 は、省スペース、8 ピン ワイドボディ SOIC の絶縁型 DC/DC コンバータ です。

アプリケーション

  • RS-485/RS-422/CAN トランシーバー用電源
  • 電源スタートアップ・バイアスとゲート・ドライブ
  • 絶縁センサー・インターフェース

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

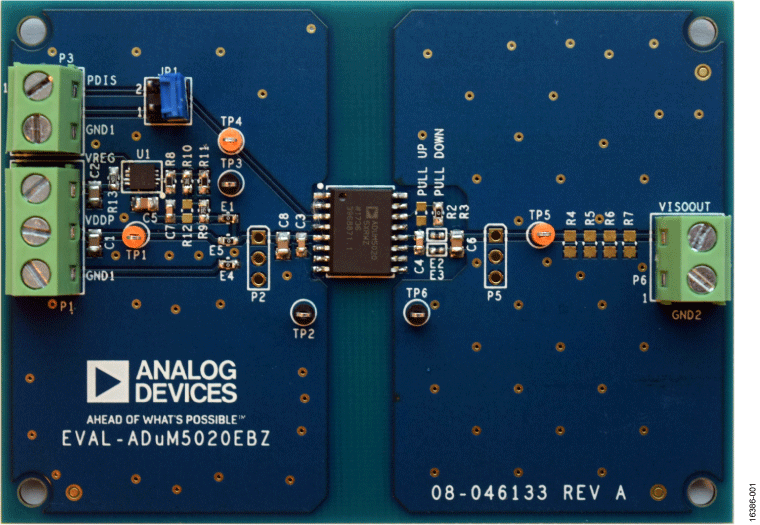

評価キット (1)

参考資料

  • すべてを表示 (11)
  • データシート (1)
  • ユーザ・ガイド (1)
  • セレクション・ガイド (1)
  • カタログ (1)

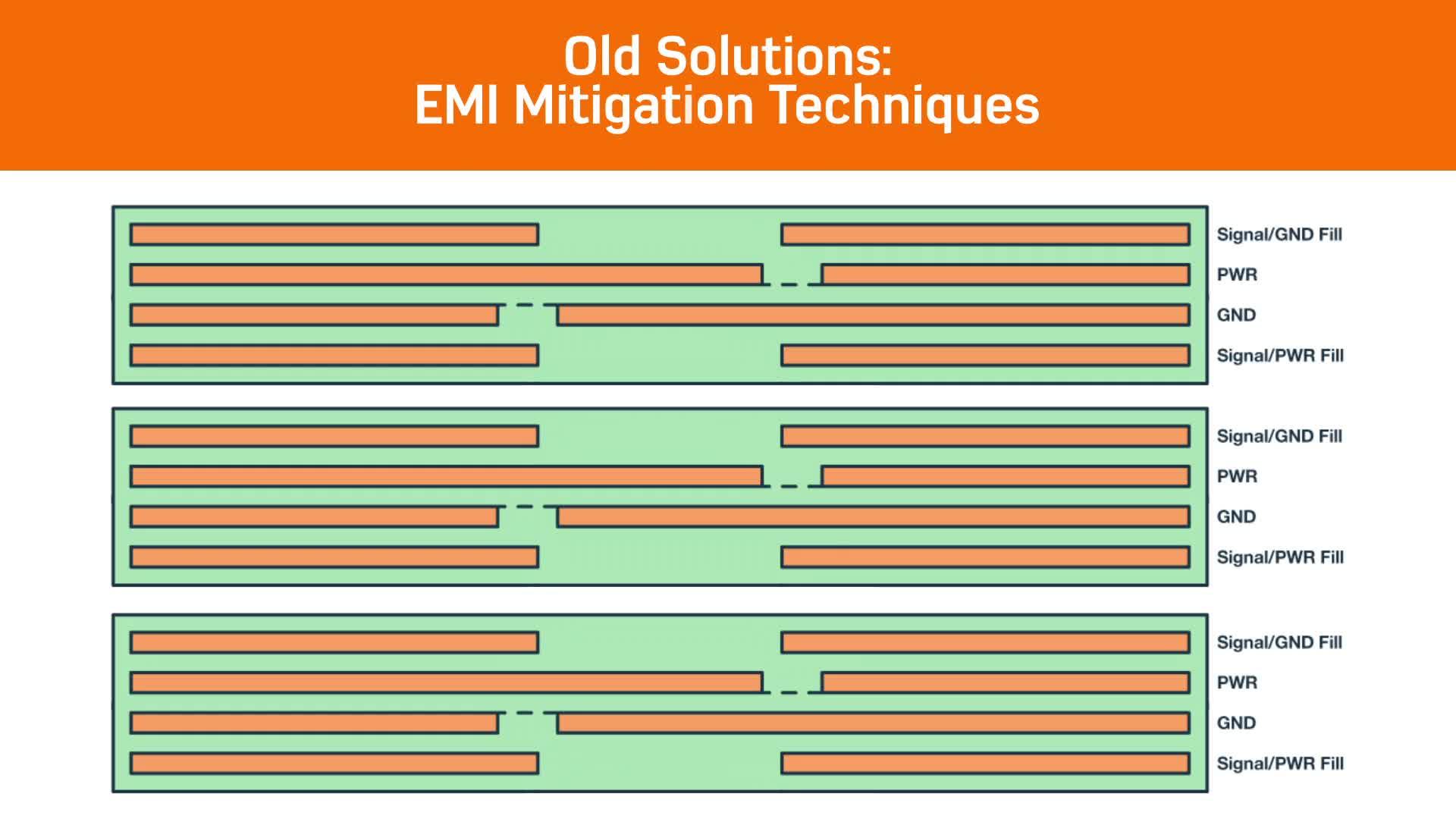

  • ビデオ (2)
  • プレス・リリース (1)
  • 技術記事 (3)
  • ウェブキャスト (1)
    • Document Type

    ツールおよびシミュレーション

    IBIS Models

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    ADUM5028-3BRIZ 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Increased Creepage)
    ADUM5028-3BRIZ-RL 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Increased Creepage)
    ADUM5028-5BRIZ 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Increased Creepage)
    ADUM5028-5BRIZ-RL 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Increased Creepage)
