製品概要
機能と利点
- シャントコントローラの昇圧
- 可変出力電圧範囲：4.5 V ～ 36 V
- 内蔵昇圧シャントドライバー
- プログラマブルな電力検出閾値
- 降圧レギュレータ
- 入力電圧範囲：4.5 V ～ 36 V
- 連続出力電流：500 mA
- 0.6 Vまで降圧可能な出力電圧
- 固定出力オプション：3.3 V および 5 V
- 1.2 MHz 固定スイッチング周波数
- 電圧モニタリングおよびオープンドレインリセット出力
- ４つのプログラマブル・ゲイン・アンプ
- 低消費電力
- プログラマブル・ゲインおよび出力DC共有電圧
- 漏電および地絡事故電流検出に対する低オフセットオペアンプ
- プログラマブル トリップ閾値のあるアナログトリップ回路
- ドライバ出力作動装置
製品概要
ADP2450は1つの電力検出が可能な昇圧シャントコントローラ、1つの高効率降圧レギュレータ、4つの低オフセット、低消費電力プログラマブル・ゲイン・アンプ（PGA）、1つの低オフセットオペアンプ、1つの高速アナログトリップ回路そして1つのドライバ作動装置を内蔵しています。ADP2450は、配線用遮断器（MCCB）およびカレント・トランス（CT）電源アプリケーションなどの低電圧回路遮断器を対象としています。
出力電力は36Vまで昇圧可能で、電力の一時的な中断を防止する電力検出回路を内蔵しています。電力検出閾値はレジスタでプログラム可能です。
降圧レギュレーターは、4.5Vから36Vまでの広い入力電圧範囲で動作し、出力電圧は0.6Vまで調整可能です。降圧レギュレータは最大500ｍAまでの出力電流を供給できます。降圧レギュレータは1.2MHzの固定スイッチング周波数でパルス幅変調（PWM）モードで動作し、システムに低出力リップル電圧を供給します。
降圧レギュレータの出力電圧は監視回路によって監視されます。出力電圧が監視閾値であるVFB2 の88%（FB2のレギュレーション電圧）を下回ると、リセット信号がローになり、これを使ってマイクロプロセッサをリセットできます。この監視回路により、システムの信頼性が向上します。監視回路がシステムの信頼性をさらに高めます。
ADP2450には４つの低オフセット、低消費電力アンプが内蔵されています。ADP2450は、プログラマブル・ゲイン機能により、CTの巻数比に基づいて幅広い電流入力範囲にわたって正確な測定を行います。
低オフセットオペアンプは漏洩電流検出のためADP2450に内蔵されています。
ADP2450はさらに、高速なトリップ応答を提供し、システムの信頼性を高めるアナログトリップ回路を内蔵しています。
追加保護には、降圧過電流保護（OCP）、およびシステム・サーマル・シャットダウン（TSD）が含まれます。
ADP2450は、−40°Cから＋125°Cのジャンクション温度範囲で動作し、32ピンLFCSPパッケージまたは48ピンLQFPパッケージを採用しています。
アプリケーション
- 低電圧回路遮断機
- カレント・トランス（CT）電源
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

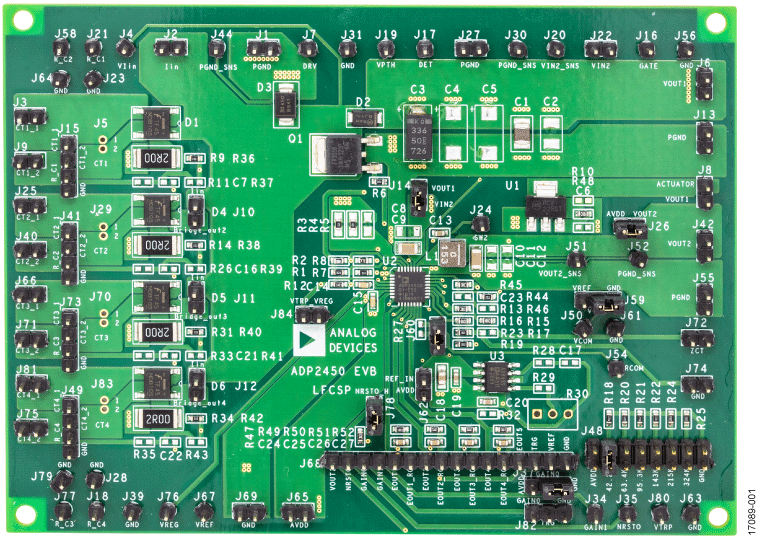

評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADP2450ACPZ-1-R7 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADP2450ACPZ-2-R7 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADP2450ACPZ-3-R7 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADP2450ACPZ-4-R7 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADP2450ACPZ-5-R7 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADP2450ASTZ-1-R7 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| ADP2450ASTZ-2-R7 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| ADP2450ASTZ-3-R7 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| ADP2450ASTZ-4-R7 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| ADP2450ASTZ-5-R7 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| ウェハ・ファブリケーション・データ |
