AD7616

製造中

16 ビット、バイポーラ入力、デュアル同時サンプリング ADC 内蔵 16 チャンネル DAS

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$14.71
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 16チャンネル・デュアル同時サンプリング入力
  • 個別に選択可能なチャンネル入力範囲
    • 真のバイポーラ: ±10 V、±5 V、±2.5 V
  • 5 V アナログ単電源と 2.3 V ～ 3.6 V の VDRIVE 電源
  • 全機能内蔵のデータ・アクイジション・ソリューション
    • アナログ入力クランプ保護
    • アナログ入力インピーダンスが 1 MΩ の入力バッファ
    • 1 次アンチエイリアシング・アナログ・フィルタ
    • 高精度リファレンスとリファレンス・バッファを内蔵
    • デュアル 16 ビット逐次比較レジスタ（SAR）ADC
    • スループット・レート: 2 × 1 MSPS
    • デジタル・フィルタによるオーバーサンプリング.機能
    • バースト・モードによる柔軟なシーケンサ
  • 柔軟なパラレル／シリアル・インターフェース
    • SPI/QSPI/MICROWIRE/DSP互換
    • オプションの巡回冗長検査（CRC）エラー・チェック
  • ハードウェア／ソフトウェア設定
  • 性能
    • 500 kSPS で 92 dB の SNR（2 倍のオーバーサンプリング）
    • 1 MSPS で 90.5 dB の SNR
    • −103 dB の THD
    • ±1 LSB の INL（代表値）、±0.99 LSB の DNL（最大値）
    • アナログ入力チャンネルの ESD 定格: 8 kV
  • 自己検出機能を内蔵
  • 80 ピン LQFP パッケージ
AD7616

16 ビット、バイポーラ入力、デュアル同時サンプリング ADC 内蔵 16 チャンネル DAS

AD7616 Functional Block Diagram AD7616 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 2

製品ハイライト 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ツールおよびシミュレーション

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD7616

AD7616/AD7616-P 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • AD7616 および AD7616-P 用のフル機能評価用ボード
  • オンボード電源
  • スタンドアロン機能
  • SDP-B コントローラ・ボード互換
  • 制御およびデータ解析用 PC ソフトウェア


製品詳細

EVAL-AD7616SDZ/EVAL-AD7616-PSDZ は、AD7616 および AD7616-P の両方のA/D コンバータ（ADC）のすべての機能を簡単に評価できるように設計されたフル機能の単一の評価用ボードです。この評価用ボードは、120 ウェイ高速システム・デモンストレーション・プラットフォーム（SDP-B）コネクタ（J10）を介して、EVAL-SDP-CB1Z で制御することができます。EVAL-SDP-CB1Z SDP-B ボードは評価用ボード・ソフトウェアを使用して、PC の USB ポート経由で評価用ボードを制御します。このソフトウェアは AD7616 および AD7616-P の製品ページからダウンロードできます。


AD7616 および AD7616-P デバイスの全仕様は、それらのデータシートに記載されています。評価用ボードを使用する際は、ユーザ・ガイド（UG-1012）と併せてこれらのデータシートを参照してください。EVAL-SDP-CB1Z の詳細については、SDP-B の製品ページを参照してください。
EVAL-AD7616
AD7616/AD7616-P 評価用ボード

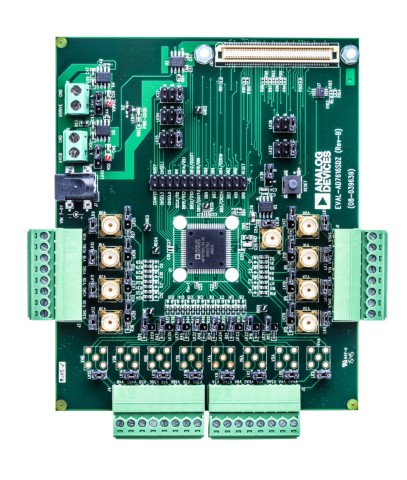

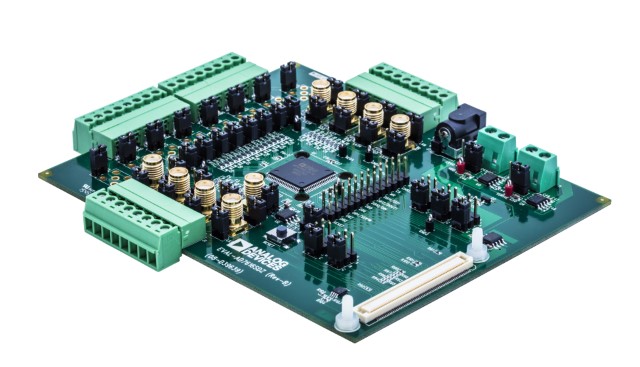

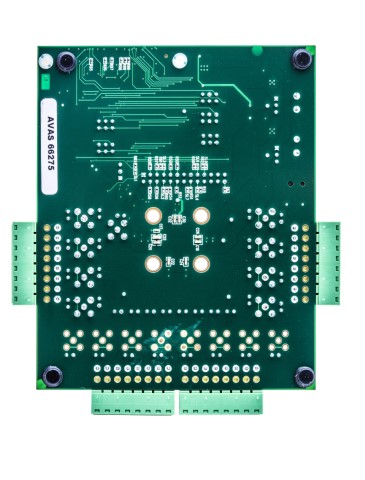

EVAL-AD7616SDZ (angle) EVAL-AD7616SDZTOP EVAL-AD7616SDZ (bottom)
