AD9154

新規設計に推奨

D/Aコンバータ、クワッド、16ビット、2.4GSPS、TxDAC+®

データシート (Rev. D) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 最大1GSPSの入力データレートをサポート
  • 独自の低スプリアス、低歪み設計
    • シングル・キャリアLTE 20MHz帯域幅、ACLR＝77dBc@180MHz IF
    • 6キャリアGSM IMD＝78dBc、600kHzキャリア間隔＠180MHz IF
    • SFDR＝72dBc＠180MHz IF、－6dBFSシングル・トーン
  • 柔軟な8レーンJESD204Bインターフェース
  • 複数チップの同期
    • 固定遅延
    • データ生成遅延の補正
  • 入力信号パワー検出
  • 高性能、低ノイズのPLLクロック逓倍器
  • デジタル反転SINCフィルタ
  • NCO使用のデジタル直交変調器
  • 「ミックス・モード」ナイキスト帯域選択
  • 1×、2×、4×、8×インターポレーション・フィルタが選択可能
  • 低消費電力：2.11W＠1.6GSPS、完全動作状態
  • 露出パッド付き88ピンLFCSP

最大2.4GSPSのサンプル・レートを提供するクワッド、16ビット、高ダイナミックレンジD/Aコンバータ（DAC）のAD9154は、ベースバンド・モードでナイキスト周波数までのマルチキャリアの発生を可能にします。この製品は、ダイレクト・コンバージョン伝送アプリケーションに最適化されており、コンプレックス・デジタル変調、入力信号パワー検出器、ゲインおよびオフセット補正機能が含まれています。DAC出力は、アナログ・デバイセズの無線周波数直交変調器（AQMs）ADRF6720-27とシームレスにインターフェースできるように最適化されています。AD9154のDACはミックス・モードで2次ナイキスト領域と3次ナイキスト領域のキャリアを再生できます。シリアル・ポート・インターフェース（SPI）は、内部パラメータのプログラミング／リードバックに使われます。出力フルスケール電流は、4mA～20mAの範囲で設定できます。AD9154は88ピンLFCSPパッケージを採用しています。

製品のハイライト
  1. 超広範囲の信号帯域幅は最新の広帯域マルチバンドのワイヤレス･アプリケーションを可能にします。
  2. 高度な低スプリアスおよび低歪みの設計技術により、ベースバンドから高中間周波数までの広帯域信号の高品質な合成が可能です。
  3. JESD204Bサブクラス1の支援により、複数チップの同期が簡素化されます。
  4. 12mm×12mmフットプリントの小型パッケージ・サイズ。

アプリケーション
  • ワイヤレス通信
    マルチキャリアLTE、GSM基地局
    広帯域リピーター
    ソフトウェア定義無線
  • 広帯域通信
    ポイントtoポイント・マイクロ波無線
  • ダイバーシティ送信、複数入力／複数出力（MIMO）
  • 計測機器
  • 自動テスト装置
AD9154

D/Aコンバータ、クワッド、16ビット、2.4GSPS、TxDAC+®

AD9154 Functional Block Diagram AD9154 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 1

インフォメーション 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
クロックIC 5
LTC6953
最終販売 11出力を備えた、JESD204B/JESD204C対応の超低ジッタ4.5GHzクロック分配器
HMC7043
新規設計に推奨

JESD204B/JESD204C 用機能付き、3.2 GHz、14 出力、高性能ファンアウト・バッファ
LTC6951
最終販売 超低ジッタ VCO内蔵の複数出力 クロック・シンセサイザ
LTC6952
最終販売 11 の出力を備えた、JESD204B/JESD204C をサポートする超低ジッタ 4.5 GHz PLL
HMC7044
新規設計に推奨

JESD204B / JESD204 用機能付き、3.2 GHz、14 出力、高性能ジッター減衰器
ファンアウト・バッファ 1
LTC6955
最終販売 超低ジッタ、7.5 GHz、11 出力ファンアウト・バッファ・ファミリー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

AD9144/AD9152/AD9154/AD9135/AD9136 AMI Model Download

ツールを開く

DAC Companion Transport Layer RTL Code Generator

These command line executable tool generates a Verilog module which implements the JESD204 transmitter transport layer. The user specifies in a configuration file one or more modes to be supported by the transport layer module. These modes are defined as a set of JESD204 parameter values: L, M, F, S, N', and CF. The transport layer converts JESD204 lane data output from a JESD204 link layer IP to a data bus with a fixed width, containing interleaved virtual converter samples. Both JESD204B and JESD204C link layers are supported.

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
EVAL-AD9154

Evaluation Board for AD9154 Quad, 16-Bit, 2.4 GSPS, TxDAC+® Digital-to-Analog Product

今すぐ購入 詳細を表示

製品詳細

The AD9154-EBZ, AD9154-M6720-EBZ and the AD9154-FMC-EBZ supports the AD9154 which is a quad, 16-bit, high dynamic range digital-to-analog converter(DAC) that provides a maximum sample rate of 2.4 GSPS, permitting multicarrier generation up to the Nyquist frequency in baseband mode. The AD9154 includes features optimized for direct conversion transmit applications including complex digital modulation, input signal power detection, and gain, phase, and offset compensation. The DAC outputs are optimized to interface seamlessly with the ADRF672x radio frequency quadrature modulators (AQMs) from Analog Devices, Inc. In Mix-Mode, the AD9154 DACs can reconstruct carriers in the 2nd and 3rd Nyquist Zones. A serial port interface (SPI) provides for programming/readback of internal parameters. Full-scale output current can be programmed over a range of 4 mA to 20 mA.

eval board
schematic 6
ADS7-V2EBZ

FPGAベースのデータ・キャプチャ・キット

今すぐ購入 詳細を表示

機能と利点

  • Virtex-7 FPGAに基づく
  • 1つのFMC-HPCコネクタ
  • 10個の13.1Gbpsトランシーバーをサポート
  • 2つのDDR3-1866 DIMM
  • シンプルなUSB ポート・インターフェース（2.0）



製品詳細

ADS7-V2評価用ボードは、アナログ・デバイセズの高速A/Dコンバータ、D/Aコンバータ、およびビット・レートが最大13.1GbpsのJESD204Bに準拠したトランシーバーの評価をサポートするために開発されました。以下のQuick Start Wikiサイトに、プラットフォームの概要が記載されています。更に、ボードの各使用例に独自のセクションがあります（例：高速A/Dコンバータの評価にADS7-V2を使用）。ADS7-V2は、特定のアナログ・デバイセズの評価用ボードのみでの使用を意図しています。開発プラットフォームとしての使用は意図しておらず、スタンドアロン動作はサポートしていません。FPGA開発キットについては、Xilinx社および当社認定の販売代理店にお問い合わせください。

EVAL-AD9154
Evaluation Board for AD9154 Quad, 16-Bit, 2.4 GSPS, TxDAC+® Digital-to-Analog Product

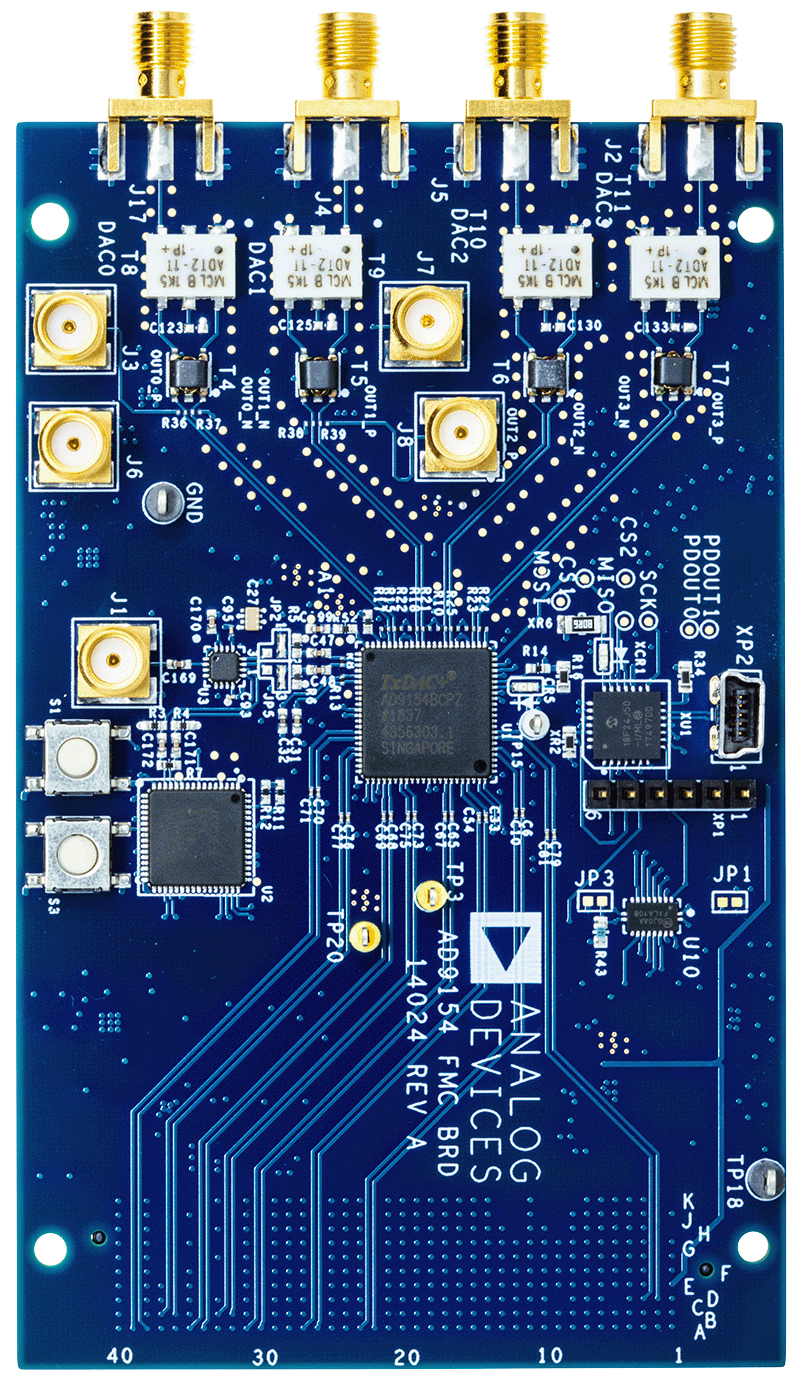

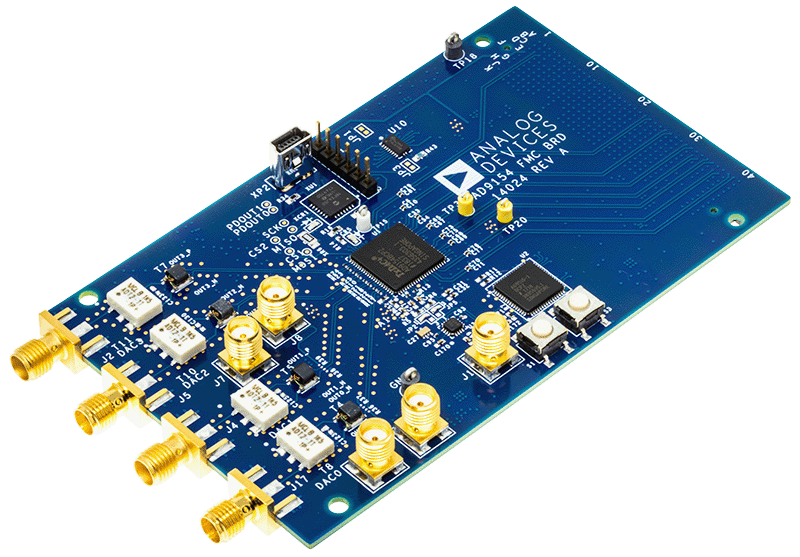

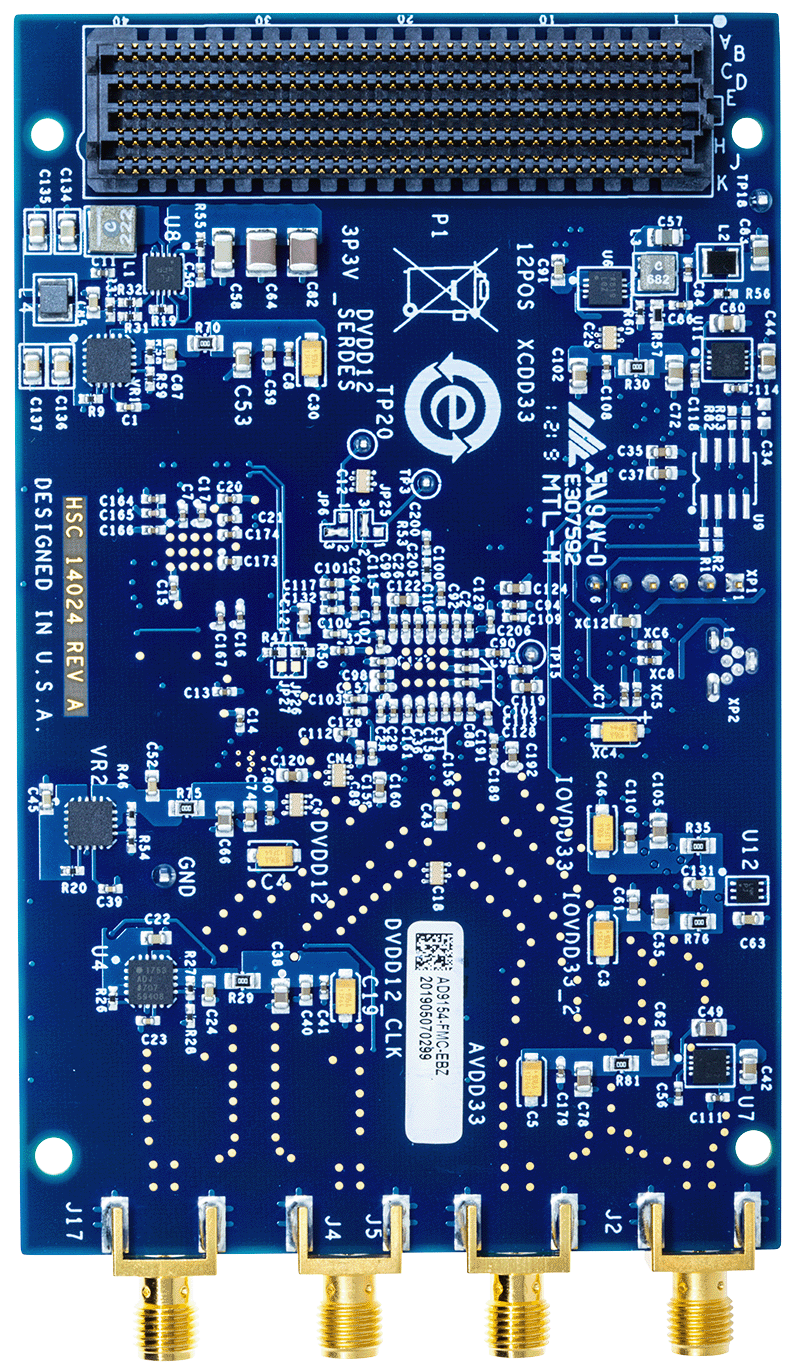

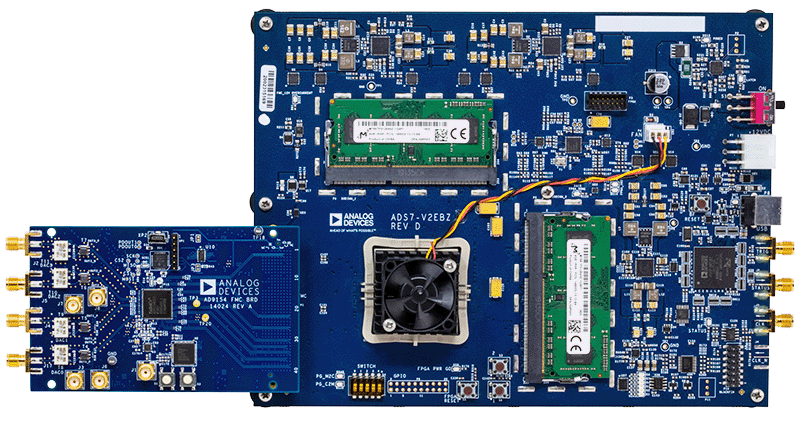

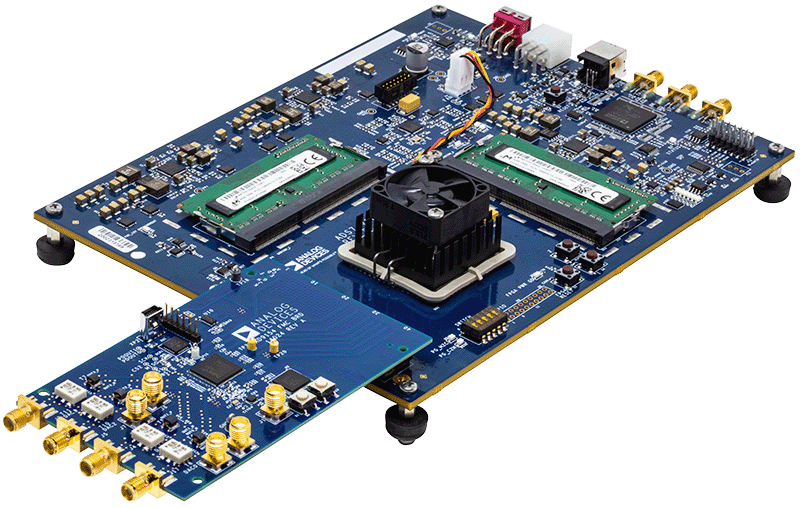

AD9154-FMC-EBZ Evaluation Board AD9154-FMC-EBZ Evaluation Board - Top View AD9154-FMC-EBZ Evaluation Board - Bottom View AD9154-FMC-EBZ Evaluation Board Kit AD9154-FMC-EBZ Evaluation Board Kit - Bottom View
ADS7-V2EBZ
FPGAベースのデータ・キャプチャ・キット
ADS7-V2EBZ
