AD9164

16 ビット、12 GSPS、RF 用 D/A コンバータとダイレクト・デジタル・シンセサイザ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$378.78
特長
  • DAC更新レート: 最大12GSPS(min)
  • ダイレクトRF合成@6 GSPS(min)
    • DC ~ 2.5 GHz(ベースバンド ・モード)
    • DC ~ 6GHz(2x NRZモード)
    • 1.5 GHz ~ 7.5 GHz(ミックス・モード)
  • バイパス可能なインターポレーション
    • 2x、 3x、 4x、 6x、 8x、 12x、 16x、 24x
  • 優れた ダイナミック性能
  • 高速周波数ホッピング
製品概要
show more Icon

AD9164は高性能、16ビットD/A コンバータ(DAC)とDDS(ダイレクト・デジタル・シンセサイザ)で6 GSPSまでの更新レートをサポートします。DACコアは2倍のインターポレーション・フィルタを組みあわせたクワッド・スイッチ・アーキテクチャに基づいており、DACの有効な更新レートを一部のモードで12GSPSまで増加させることができます。高ダイナミック・レンジで広帯域なので、ほとんどの厳しい高速無線周波数(RF) のアプリケーションに適しています。

DDSは32の32ビット数値制御発振器(NCO)で構成されており、それぞれは位相アキュームレータを備えています。

100 MHzのシリアル・ペリフェラル・インターフェース (SPI) と高速ホップ・モードを組み合わせによって、位相コーヒーレントな高速周波数ホッピング(FFH)が可能になり、複数のモードを使い各種のアプリケーションをサポートします。

ベースバンド・モードでは、広アナログ帯域と高ダイナミック・レンジの組み合わせにより、最小1種類のキャリアから1.791 GHzのフルの最大スペクトラムまでの信号帯域のDOCSIS 3.1 ケーブル・インフラストラクチャをサポートします。2xインターポレーション・フィルタ(FIR85)により、AD9164のデータレートとコンバータのクロック駆動を低く設定して、システム全体の電力を低減しフィルタに対する要求を軽減する事ができます。ミックス・モード動作では、AD9164は2ndと3rdナイキスト領域でRFキャリアを最大7.5GHzまで再生でき、しかもその並外れてダイナミック・レンジを維持します。出力電流は8 mA~38.76 mAの範囲で設定することができます。AD9164のデータ・インターフェースは最大8レーンのJESD204B シリアライザ/ディシリアライザ(SERDES)で構成されており、アプリケーションに柔軟に対応できるようにレーン速度、レーン数を設定できます。

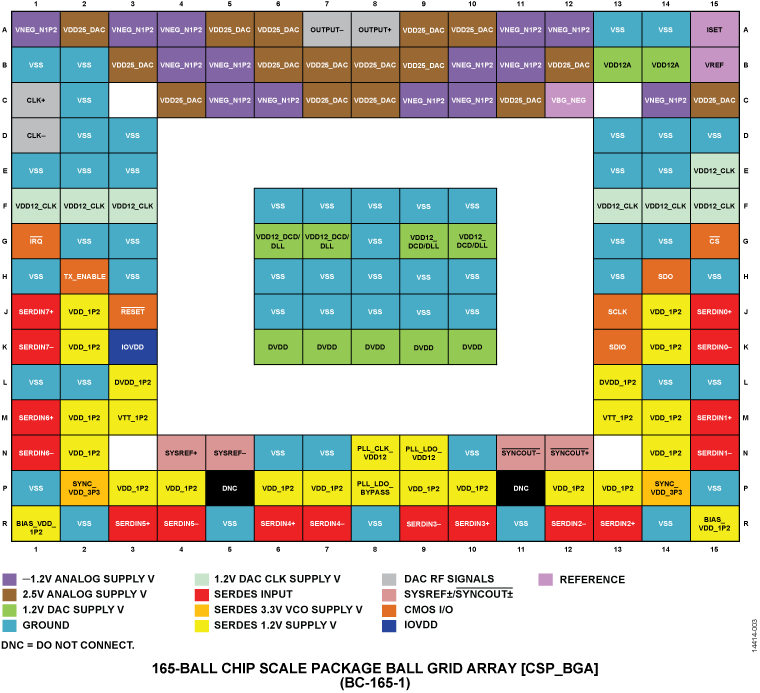

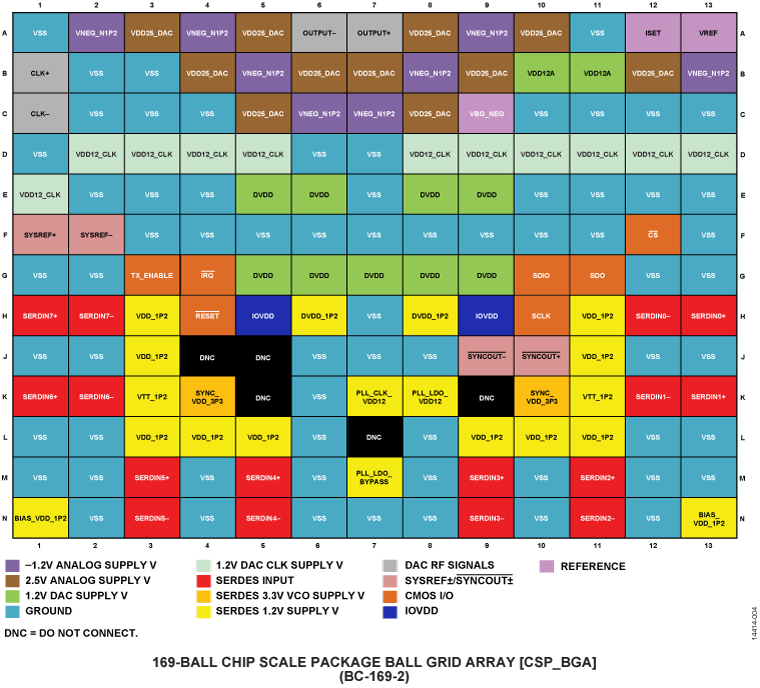

SPIインターフェースは、AD9164を構成したり、全レジスタのステータスをモニタしたりするために使われます。AD9164は165ボール、8 mm x 8 mm、 0.5 mm ピッチ、CSP_BGA パッケージと 169ボール、11 mm x 11 mm、0.8 mm ピッチ、CSP_BGA パッケージを採用しており、有鉛ボールのオプションもあります。

製品のハイライト

  1. 高ダイナミック・レンジで、信号再生帯域幅は最大 7.5 GHz までの RF 信号合成をサポート
  2. レーン数とレーン速度に関して柔軟性のある最大 8 レーンの JESD204B SERDES インターフェース
  3. DOCSIS 3.1コンプライアンスおよびマルチバンド・ワイヤレス通信規格に余裕をもって適合する帯域幅とダイナミック・レンジ。
アプリケーション
  • ブロードバンド通信システム
    • DOCSIS 3.1 ケーブル・モデム終端システム(CMTS)/ビデオ・オン・デマンド(VOD)/エッジ直交振幅変調(EQAM)
  • ワイヤレス通信インフラストラクチャ
    • W-CDMA、 LTE、 LTE-A、ポイントtoポイント



質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$378.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

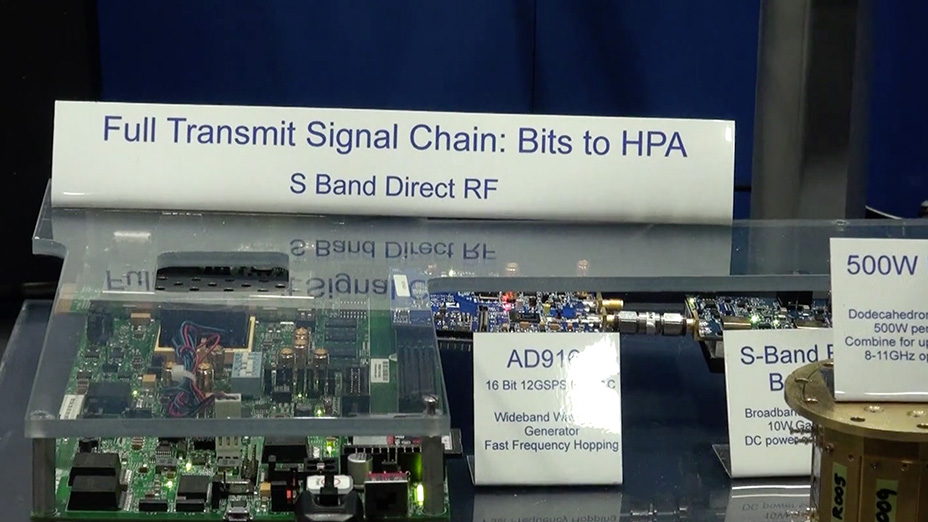

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9164BBCA
  • HTML
  • HTML
AD9164BBCARL
  • HTML
  • HTML
AD9164BBCAZ
  • HTML
  • HTML
AD9164BBCAZRL
  • HTML
  • HTML
AD9164BBCZ
  • HTML
  • HTML
AD9164BBCZRL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 30, 2020

- 20_0020

AD9161/AD9162/AD9163/AD9164 Die Revision

AD9164BBCA

製造中

AD9164BBCARL

製造中

AD9164BBCAZ

製造中

AD9164BBCAZRL

製造中

AD9164BBCZ

製造中

AD9164BBCZRL

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 30, 2020

- 20_0020

arrow down

AD9161/AD9162/AD9163/AD9164 Die Revision

AD9164BBCA

製造中

AD9164BBCARL

製造中

AD9164BBCAZ

製造中

AD9164BBCAZRL

製造中

AD9164BBCZ

製造中

AD9164BBCZRL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 3

reference details image

EVAL-AD916X

AD9161/AD9162/AD9163/AD9164評価用ボード

zoom

EVAL-AD916X

AD9161/AD9162/AD9163/AD9164評価用ボード

AD9161/AD9162/AD9163/AD9164評価用ボード

機能と利点

  • AD9161、AD9162、AD9163、およびAD9164用のフル機能評価用ボード
  • 制御用ACEソフトウェア
  • 直接クロッキングとオンボード・クロッキングとの関係
  • 混合モードと2 × NRZを含む、DACのRFモードの表示
  • NCO専用モード
  • JESD204Bインターフェース・モード

製品の詳細

このユーザ・ガイドは、AD9161、AD9162、AD9163、AD9164評価用ボードに対応しています。評価用ボードは、ADS7-V2EBZパターン・ジェネレータに接続し、D9161、AD9162、AD9163、およびAD9164の高速RF D/Aコンバーター(RF DAC)を迅速に評価します。ADS7-V2EBZは自動的にデータをフォーマットし、評価用ボードに送信するので、デバイスの評価が簡単になります。評価用ボードは、FPGAメザニン・カード(FMC)電源で動作します。

評価用ボードには、クロック・バッファAD9508が含まれています。AD9508は、ADS7-V2EBZにリファレンス・クロックとSYSREF±ピンを提供し、DACにSYSREF±ピン信号を提供します。

評価用ボードは、外部クロックまたはオンボード・クロック(ADF4355)で駆動できます。ボードには、クロック源を選択するための単極双投(SPDT)スイッチがあります。

reference details image

ADS8-V1EBZ

ADS8-V1評価用ボード

zoom

ADS8-V1EBZ

ADS8-V1評価用ボード

ADS8-V1評価用ボード

機能と利点

  • Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA。
  • 1つのFMC+コネクタ。
  • 20個の16Gbpsトランシーバーを1つのFMC+コネクタでサポート。
  • DDR4 SDRAM。
  • シンプルなUSB 3.0ポート・インターフェース。

製品の詳細

指定のアナログ・デバイセズ高速ADC評価用ボードに接続すると、ADS8-V1はデータ・アクイジション・ボードとして機能します。最高速のJESD204B A/Dコンバータをサポートするように設計されたADS8-V1のFPGAは、データ・トランスミッタのADCに対してデータ・レシーバーとして動作します。

reference details image

ADS7-V2EBZ

FPGAベースのデータ・キャプチャ・キット

zoom

ADS7-V2EBZ

FPGAベースのデータ・キャプチャ・キット

FPGAベースのデータ・キャプチャ・キット

機能と利点

  • Virtex-7 FPGAに基づく
  • 1つのFMC-HPCコネクタ
  • 10個の13.1Gbpsトランシーバーをサポート
  • 2つのDDR3-1866 DIMM
  • シンプルなUSB ポート・インターフェース(2.0)



製品の詳細

ADS7-V2評価用ボードは、アナログ・デバイセズの高速A/Dコンバータ、D/Aコンバータ、およびビット・レートが最大13.1GbpsのJESD204Bに準拠したトランシーバーの評価をサポートするために開発されました。以下のQuick Start Wikiサイトに、プラットフォームの概要が記載されています。更に、ボードの各使用例に独自のセクションがあります(例:高速A/Dコンバータの評価にADS7-V2を使用)。ADS7-V2は、特定のアナログ・デバイセズの評価用ボードのみでの使用を意図しています。開発プラットフォームとしての使用は意図しておらず、スタンドアロン動作はサポートしていません。FPGA開発キットについては、Xilinx社および当社認定の販売代理店にお問い合わせください。
