MAX8719

量产

高压、低功耗线性稳压器，用于笔记本电脑

高压、低功耗线性稳压器，用于笔记本电脑

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 4V至28V输入范围
  • 18µA静态电源电流
  • <3µA关断电源电流
  • 100mA输出电流
  • 3.3V或5V由引脚选择的输出(MAX8718)
  • 可调节的1.24V至28V输出(MAX8719)
  • ±2%输出精度
  • 热过载保护
  • 带有延时的电源就绪输出
  • 热增强型8引脚TDFN封装

    • MAX8718/MAX8719是微功耗、8引脚TDFN封装的线性稳压器，提供始终导通、不间断供电电源，用于高电池电压系统中的CMOS RAM、实时时钟(RTC)和微控制器供电。该电路由100mA线性稳压器和具有固定输出延时的电源就绪比较器(PGOOD)组成。关键特性包括：宽输入电压范围、低压差和低静态电源电流。

    在保持低至25µA (最大值)的空载静态电流的条件下，MAX8718/MAX8719还具有良好的输入电源和负载瞬态响应，并具有出色的AC电源抑制能力。即使从电池切换到AC适配器输入电源的过程中存在快速的电源电压变化，这些器件仍能提供稳定的5V或3.3V输出(MAX8718)，或可调节的1.24V至28V输出(MAX8719)。节省空间的TDFN封装具有较强的散热特性，可以耗散最大1951mW的功率。内部折返限流和热关断电路使稳压器避免出现过载与过热故障。

    除了笔记本电脑应用外，这些器件还可用于其他低功耗、高电压(4V < VIN < 28V)应用中，例如智能电池、电流控制回路、电信应急电源，以及离线电源的内部管理。

    MAX8718/MAX8719采用热增强型3mm x 3mm、8引脚TDFN封装。

    应用

    • 电池供电系统
    • CMOS/RTC备用电源
    • 微控制器电源
    • 笔记本电脑
    • PDA与手持终端
    • 智能电池组/充电器
    MAX8719
    高压、低功耗线性稳压器，用于笔记本电脑

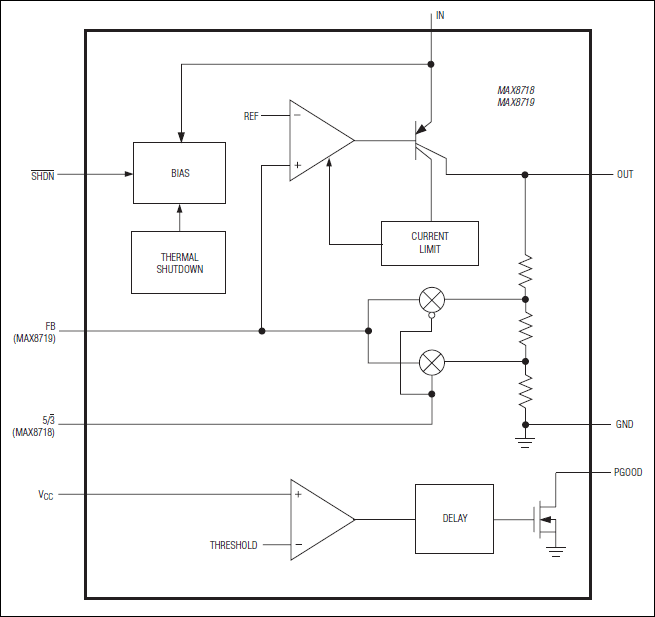

    MAX8718、MAX8719：功能框图
