MAX5318

SPI接口、18位、高精度、电压输出DAC,提供数字增益、偏压控制

更多 showmore-icon

低噪声、可快速建立的高精度18位DAC

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 理想用于ATE和高精度仪器
    • 整个温度范围内,确保±2 LSB (最大值) INL精度
  • 10kΩ || 100pF负载下,确保快速建立时间(3µs)
  • 上电后,安全复位到零点或DAC输出中值(引脚可选)
    • 在系统设计中,预先确定上电和复位时的器件输出状态
  • 负电源(AVSS)允许在0V输出时确保INL、DNL指标
  • SPI接口兼容于1.8V至5.5V逻辑
  • 高度集成,缩短开发时间、节省PCB面积
    • 经过缓冲的电压输出能够满摆幅驱动2kΩ负载
    • 内置基准缓冲器
    • 不需要外部放大器

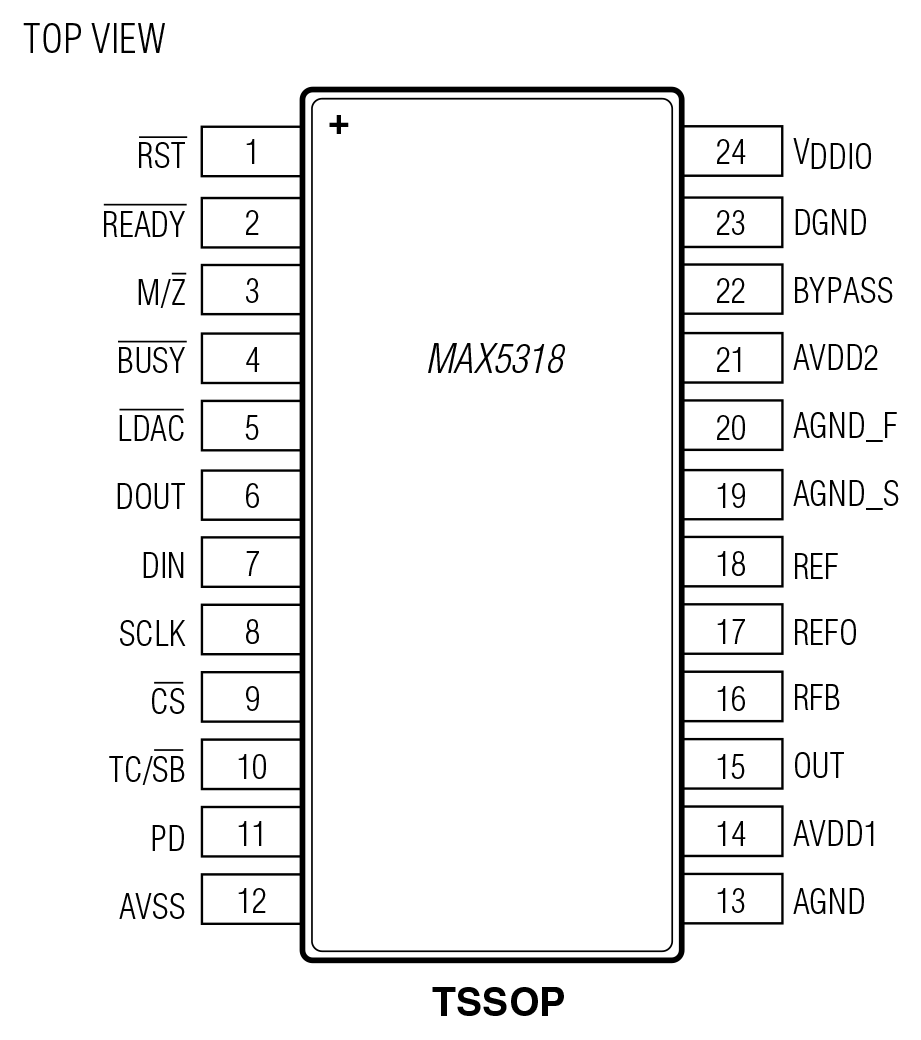

  • 4.4mm × 7.8mm小尺寸、24引脚TSSOP封装
更多细节
show more Icon

MAX5318是一款高精度、18位、串行SPI输入、电压缓冲输出数/模转换器(DAC),采用4.4mm x 7.8mm、24引脚TSSOP封装。在-40°C至+105°C温度范围内具有±2 LSB INL (最大值)和±1 LSB DNL (最大值)精度。

经过缓冲的DAC电压输出具有3µs的快速建立时间和超低失调、增益漂移:±0.5ppm/°C FSR (典型值)。驱动长线负载时,加载/感应输出(OUT)确保高精度设计。另外,独立的AVSS电源使放大器在保持全线性特性的前提下输出低至0V (GND)的信号。

MAX5318包括用户可编程数字增益、失调校准,简化系统校准。

上电后,器件将其输出复位到零点或中间值,2.7V至5.5V宽压供电范围和集成低漂移、低噪声基准缓冲放大器简化了电路设计。

MAX5318内置50MHz、3线、SPI接口,MAX5318提供24引脚TSSOP封装,工作在-40°C至+105°C温度范围。

应用

  • 自动测试设备
  • 自动调节与校准
  • 通信系统
  • 数据采集系统
  • 增益与失调调节
  • 医学成像
  • 过程控制与伺服环路
  • 可编程电压及电流源
  • 测试与测量设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX5318GUG+
  • HTML
  • HTML
MAX5318GUG+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

MAX5318EVSYS

MAX5318评估系统

zoom

MAX5318EVSYS

MAX5318评估系统

MAX5318评估系统

特性和优点

  • 板载直接数字合成器(Xilinx® Spartan®-3A FPGA)
  • 板载波形存储器(1M x 24位SRAM)
  • 板载+4.096V超高精度电压基准(MAX6126)
  • SMA连接器用于波形合成输出和DAC输出
  • 经过验证的高性能18位DAC PCB布局
  • 独立操作和GUI控制
  • 8个诊断指示LED
  • 五个按钮用于功能测试
  • 高速SPI接口
  • USB (高速USB 2.0)至PC连线(包含电缆)
  • Windows XP、Windows Vista和Windows 7兼容软件
  • 符合RoHS标准
  • 完全安装并经过测试

产品详情

MAX5318评估板(EV kit)提供经过验证的设计,用于评估MAX5318 18位高精度电压输出DAC,内置数字增益和失调控制。评估套件包括Windows XP®、Windows Vista®和Windows® 7兼容软件,提供简捷的图形用户界面(GUI)演示IC功能。
MAX5318评估系统(EV system)由评估板和MAXUSB2XILINXMB串口板组成。MAXUSB2XILINXMB接口板允许PC通过其USB口控制SPI接口和GPIO。订购评估系统可构成完整的PC评估平台。
评估系统包含一个直接数字合成器(DDS),产生精确的波形(正弦波、三角波、上升斜波、下降斜波、方波及其它任意波形)。DDS时钟可在375kHz至10kHz选择。波形幅度和偏移受控于DDS或IC内部控制电路。任意波形由CSV文件定义,可以方便地由Excel或其它软件生成。同步输出用于指示一个新周期的开始,除此之外,所有波形可以同步到同一外部信号。
评估板安装了MAX5318GTG+高精度18位DAC。

应用

  • 自动测试设备
  • 自动调节与校准
  • 通信系统
  • 数据采集系统
  • 增益与失调调节
  • 医学成像
  • 过程控制与伺服环路
  • 可编程电压及电流源
  • 测试与测量设备
参考电路

参考电路 1

MAXREFDES74

MAXREFDES74: 18-Bit Precision Data Acquisition System

zoomopens a dialog

MAXREFDES74

MAXREFDES74: 18-Bit Precision Data Acquisition System

MAXREFDES74: 18-Bit Precision Data Acquisition System

特性和优点

The MAXREFDES74# reference design features:

  • Power and data isolation
  • Flexible, configurable inverting or noninverting input scheme
  • Unipolar or bipolar input (ADC) and output (DAC)

MAX11156

  • 18-bit resolution with no missing codes
  • SNR: 94.4dB
  • THD: -107dB at 1kHz
  • Buffered internal or external voltage reference input
  • Internal reference with -6ppm/°C (typ) temperature coefficient
  • Single 5V supply
  • True bipolar ±5V input range

MAX5318

  • 18-bit resolution with no missing codes
  • High accuracy: ±2 LSB INL (max)
  • 3µs settling time
  • User-programmable offset and gain calibration
  • ±0.5ppm/°C (typ) offset and gain drift over temperature
  • Force/sense output
  • 50MHz SPI-compatible interface with 1.8V to 5.5V logic
查看参考设计详情 external link
