概览

优势和特点

  • 高DC/AC精度提高测量质量
    • 16位分辨率,无失码
    • 250ksps吞吐量,无流水线延时/延迟
    • 93.2dB SNR和-102.5dB THD @ 10kHz
    • 0.5 LSBRMS输入参考噪声
    • ±0.2 LSB DNL(典型值)和±0.4 LSB INL (典型值)
  • 高度集成ADC节省成本和空间
    • ±6.7ppm/°C内部基准
    • 内部基准缓冲器
  • 较宽电源范围和低功耗,简化电源设计
    • 5V模拟电源
    • 2.3V至5V数字电源
    • 21.2mW功耗@ 250ksps
    • 关断模式下电流10µA
  • 支持多种行业标准的串口和小型封装,减小尺寸
    • SPI/QSPI/MICROWIRE®/DSP-兼容串口
    • 3mm x 3mm、微小、12引脚TDFN封装

产品详情

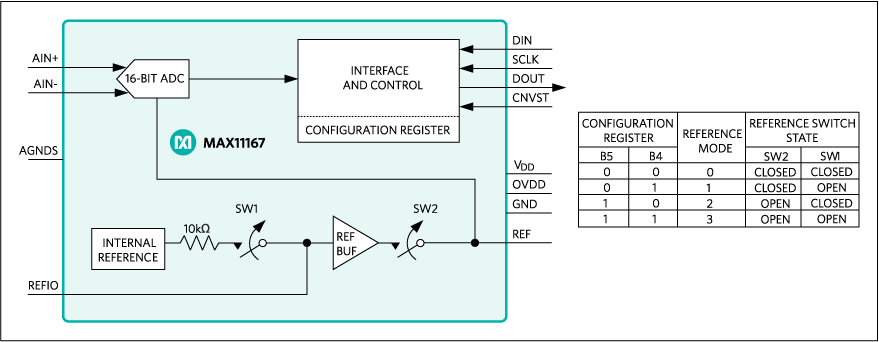

MAX11167 16位、250ksps、SAR ADC具有优异的交流和直流性能,支持双极性输入范围,具有小尺寸、内置基准等特性。MAX11167采用单5V电源工作,可测量±5V (10VP-P)输入范围的信号。拥有专利的电荷泵结构允许直接采样高阻信号源。MAX11167集成可选的6.7ppm/°C基准,带内部缓冲器,从而节省了外部基准的成本和空间。

ADC具有高达93.2dB的SNR和-102.5dB THD。MAX11167保证16位无失码和±0.5 LSB INL (典型值)。

MAX11167通过SPI兼容串口通信,工作在2.5V、3V、3.3V或5V逻辑电平。串行接口能够以菊链形式并联多个ADC,用于多通道应用;器件提供“忙”指示选项,简化系统同步和定时。

MAX11167采用12引脚、3mm x 3mm、TDFN封装,工作在-40°C至+85°C温度范围。

应用

  • 自动测试设备
  • 数据采集系统
  • 工业控制系统/过程控制
  • 医疗仪表
