MAX9632

过期

36V、高精度、低噪声宽带放大器

可快速建立高压信号的运算放大器，理想用于ADC缓冲

数据手册 (Rev. 5)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 0.94nV/超低输入电压噪声
  • 600ns快速建立时间，16位精度
  • 10kHz下，THD为-128dB
  • 125µV (最大值)低输入失调电压
  • 0.5µV/°C (最大值)低输入失调温漂
  • 55MHz增益带宽积
  • +4.5V至+36V较宽的供电范围
  • 满摆幅输出
  • 单位增益稳定
  • 8引脚SO和TDFN封装
  • 8kV HBM和1kV CDM ESD保护
MAX9632
36V、高精度、低噪声宽带放大器

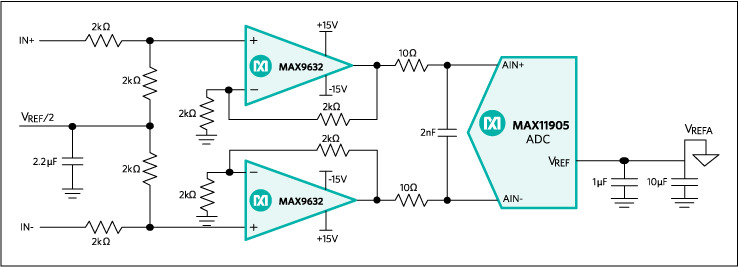

MAX9632：典型应用电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 5

设计笔记 2

技术文章 5

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

SPICE 模型 1

评估套件

MAXSANTAFEEVSYS

MAXREFDES5 4通道AFE模拟前端评估板

立即购买 更多内容

特性和优点

  • 自带简易MAXREFDES5评估板
  • 理想的AFE，通用模拟输入率
  • 小尺寸外形尺寸测试平台
  • 内含所有相关的参考设计资料

产品详情

MAXSANTAFEEVSYS评估板允许用户快速演示、评估MAXREFDES5 4通道16位模拟前端(AFE)参考设计，无需台式电源、信号发生器或Xilinx开发板。参考设计电路板通过USB - SPI适配器连接至PC，适配器为电路板提供电源和数据通信。为测试AFE参考设计，也提供USB供电的信号发生器板，该电路板使用Maxim的数/模转换器(DAC)。利用Windows®图形用户界面(GUI)与电路板通信，产生各种模拟信号测试图形，并可轻松访问AFE测量数据。

点击下载MAXSANTAFEEVSYS用户手册。

MAXREFDES5参考设计为4通道模拟前端(AFE)，支持10V至+10V、0至10V和4–20mA电流环信号。方案集成了片上衰减的16位ADC (MAX1301)，两路输入通道上提供低噪声、高阻输入的模拟缓冲器(MAX9632)和超高精度4.096V电压基准(MAX6126)，以获取16位系统的最高性能。600VRMS数字隔离器(MAX14850)和3W变压器驱动器(MAX256)提供必要的数据和电源隔离，连接至主机。LDO稳压器(MAX1659)为模拟前端提供+12V、-12V和5V稳压电源。

评估板包含配件
  • MAXREFDES5 4通道AFE电路板
  • USB2PMB1 USB至Pmod™ 2A适配器电路板
  • MAX5216DACLITE信号发生器电路板
  • 两根(2)带线夹的连接线(1红、1黑)
  • 两根(2) A型USB-B型USB转接电缆
  • U盘(含文档)、GUI应用程序和USB驱动
  • 快速入门指南(印刷版)

应用

  • 工业数据采集
  • 可编程自动化控制器(PAC)
  • 可编程逻辑控制器(PLC)
  • 比例-积分-微分(PID)控制器
MAXSANTAFEEVSYS
MAXREFDES5 4通道AFE模拟前端评估板

参考电路

MAXREFDES60
MAXREFDES60
This single channel analog output reference design is in the micro PLC form factor. The on-board microcontroller controls a 16-bit DAC to produce a high accuracy 0-10V output. The design features isolated power and data.
MAXREFDES60 参考设计

16位模拟输出Micro PLC

查看参考设计详情

特性和优点

  • 高精度
  • 0至10V电压输出，±20%超量程
  • 隔离电源和数据
  • Micro PLC外形尺寸
  • 设备驱动
  • C源代码示例
  • 测试数据
MAXREFDES46
MAXREFDES46
MAXREFDES46-Fig01
MAXREFDES46 参考设计

4-Channel Analog Input/Output

查看参考设计详情

特性和优点

Features

  • Programmable high-accuracy current/voltage output
  • High accuracy
  • ±10V, 0 to 10V, and 4–20mA Inputs
  • Current output drives 0 to 1kΩ
  • Voltage output drives loads down to 1kΩ
  • Extensive error reporting
  • Isolated power and data
  • Device drivers
  • Example C source code

Competitive Advantages

  • Flexibility
  • System safety
  • Small solution size

Applications

  • PLCs
  • DCS
  • Distributed I/Os
  • Embedded systems
  • Industrial control and automation
maxrefdes5fig00
maxrefdes5fig00
maxrefdes5fig01
Santa Fe (MAXREFDES5) 参考设计

16位、高精度、多路输入、隔离型模拟前端(AFE)

查看参考设计详情

特性和优点

  • 高精度
  • ±10V，0至10V和4–20mA输入
  • 隔离电源和数据
  • 小尺寸印刷电路板(PCB)
  • 器件驱动器
  • C语言源代码
  • Pmod™兼容规格
MAXREFDES6
MAXREFDES6

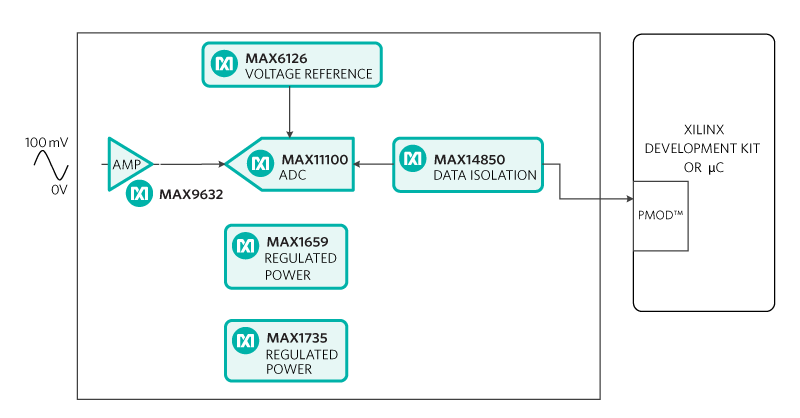

MAXREFDES6 - Design Block Diagram

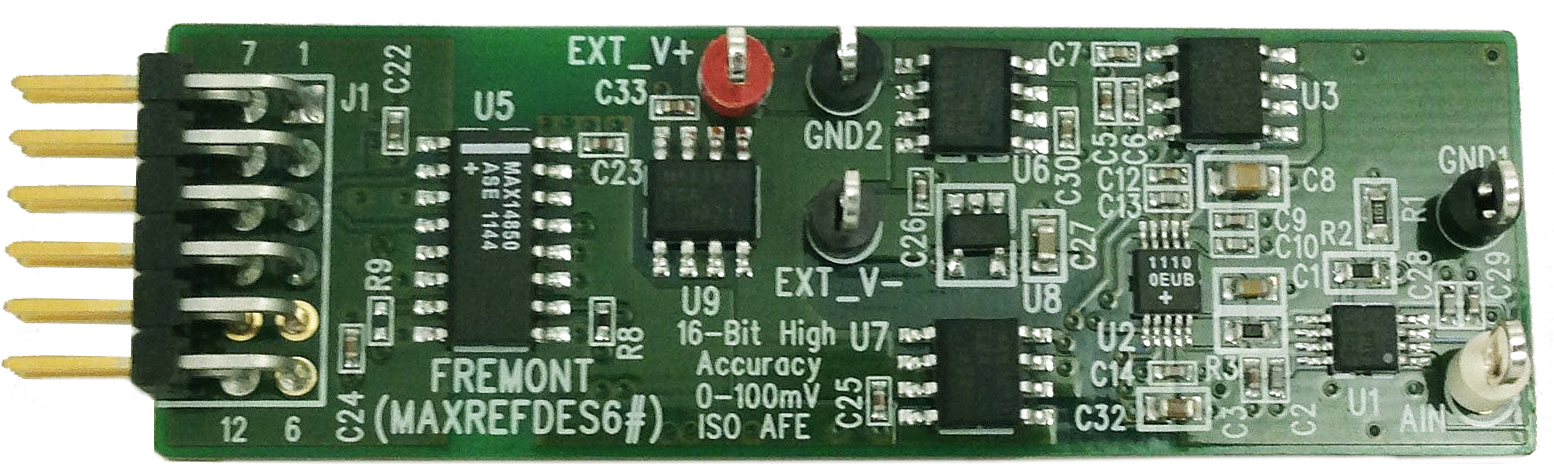

MAXREFDES6 (Fremont) 参考设计

16位高精度、0至100mV输入、隔离模拟前端(AFE)

查看参考设计详情

特性和优点

特性

  • 应用
  • 高精度模拟输入
  • 高阻抗
  • 0至100mV输入范围
  • 隔离数据路径
  • 印刷电路板(PCB)面积小
  • 设备驱动
  • C源代码示例
  • 兼容Pmod™的外形尺寸

应用

  • 低压输出传感器
  • 过程控制
  • 医疗

竞争优势

  • 特别的单端架构
  • 优化电路板尺寸
  • 防磁干扰数据路径隔离
MAXREFDES74
MAXREFDES74
MAXREFDES74 参考设计

MAXREFDES74: 18-Bit Precision Data Acquisition System

查看参考设计详情

特性和优点

The MAXREFDES74# reference design features:

  • Power and data isolation
  • Flexible, configurable inverting or noninverting input scheme
  • Unipolar or bipolar input (ADC) and output (DAC)

MAX11156

  • 18-bit resolution with no missing codes
  • SNR: 94.4dB
  • THD: -107dB at 1kHz
  • Buffered internal or external voltage reference input
  • Internal reference with -6ppm/°C (typ) temperature coefficient
  • Single 5V supply
  • True bipolar ±5V input range

MAX5318

  • 18-bit resolution with no missing codes
  • High accuracy: ±2 LSB INL (max)
  • 3µs settling time
  • User-programmable offset and gain calibration
  • ±0.5ppm/°C (typ) offset and gain drift over temperature
  • Force/sense output
  • 50MHz SPI-compatible interface with 1.8V to 5.5V logic
MAXREFDES60
16位模拟输出Micro PLC
MAXREFDES60
This single channel analog output reference design is in the micro PLC form factor. The on-board microcontroller controls a 16-bit DAC to produce a high accuracy 0-10V output. The design features isolated power and data.
MAXREFDES46
4-Channel Analog Input/Output
MAXREFDES46
MAXREFDES46-Fig01
Santa Fe (MAXREFDES5)
16位、高精度、多路输入、隔离型模拟前端(AFE)
maxrefdes5fig00
maxrefdes5fig01
MAXREFDES6 (Fremont)
16位高精度、0至100mV输入、隔离模拟前端(AFE)
MAXREFDES6
MAXREFDES6 - Design Block Diagram
MAXREFDES74
MAXREFDES74: 18-Bit Precision Data Acquisition System
MAXREFDES74
