MAX13256

36V H桥变压器驱动器,用于隔离电源设计

更多 showmore-icon

宽工作范围变压器驱动器,简化隔离电源设计

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 简单灵活的设计
    • 8V至36V供电范围
    • 效率高达90%
    • 提供高达10W的变压器驱动
    • 欠压锁定
    • 2.5V至5V逻辑接口
    • 内部或外部时钟源
    • 可调节过流门限
  • 集成系统保护
    • 故障检测与指示
    • 过流限制
    • 过热保护
  • 节省电路板空间
    • 小型10引脚TDFN封装(3mm x 3mm)
更多细节
show more Icon

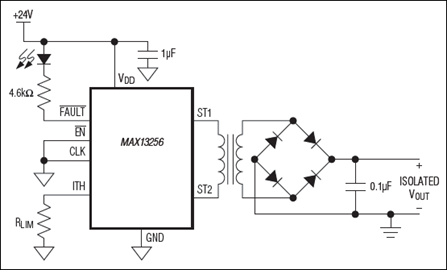

MAX13256 H桥变压器驱动器为构建高达10W的隔离电源提供简单的解决方案。器件采用8V至36V宽范围直流电源供电,为变压器原边绕组提供高达300mA的电流驱动。通过变压器的副边与原边的匝数比设定输出电压,可以产生任意电压的隔离输出。

器件具有可调节限流,从而间接限制副边负载电流,通过外部电阻设定MAX13256的限流门限。一旦器件检测到过热或过流故障,即刻触发/FAULT输出。此外,器件还具有低功耗模式,当驱动器不工作时,将整体电源电流降至0.65mA (典型值)。

器件具有内部振荡器,支持自主工作模式;外部时钟输入可同步多个MAX13256器件并可精确设定开关频率。内部电路确保工作在固定的50%占空比,确保在使用任何时钟源时不会有直流电流通过变压器。

器件采用小尺寸10引脚(3mm x 3mm) TDFN封装,工作在-40°C至+125°C汽车级温度范围。

应用

  • 24V PLC隔离电源
  • 隔离现场总线接口
  • 医疗装置
  • 电机控制
  • 电表
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX13256ATB+
  • HTML
  • HTML
MAX13256ATB+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 8, 2022

- 2201

WAFER FAB

MAX13256ATB+

量产

MAX13256ATB+T

量产

10月 11, 2013

- 1345

ASSEMBLY

MAX13256ATB+

量产

MAX13256ATB+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 8, 2022

- 2201

arrow down

WAFER FAB

MAX13256ATB+

量产

MAX13256ATB+T

量产

10月 11, 2013

- 1345

arrow down

ASSEMBLY

MAX13256ATB+

量产

MAX13256ATB+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX13256EVKIT

MAX13256评估板

zoom

MAX13256EVKIT

MAX13256评估板

MAX13256评估板

特性和优点

  • 8V至36V输入电压范围
  • 效率高达90%
  • 全波整流输出
  • 可配置为倍压、双极性半波整流器、推挽式整流器输出
  • 可选择内部或外部时钟工作
  • 设计提供1500VRMS隔离
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX13256评估板(EV kit)是完全安装并经过测试的PCB,板上安装了MAX13256 10W隔离型H桥DC-DC转换器。评估板采用8V至36V直流电源供电,板上HALO提供的1:1匝比变压器将输出电压范围设置在6.8V至34.8V,电流限制在300mA。
评估板采用H桥DC-DC转换器架构,在+24V、2.2W至8.3W输出功率范围内具有大于90%的总体效率。固有的均衡设计以及连续输入电流模式,将输入纹波电流和噪声辐射降至最小。欠压锁定(UVLO)、可调节限流以及热关断功能提供高度可靠的10W隔离电源。表贴变压器为全波整流电路输出提供电气隔离,降低输出电压噪声。
评估板配置为全波整流器,输出电压跟随输入电压,也可配置为其它拓扑,例如:倍压、双极性输出、半波整流以及推挽式整流器。
采用HALO TGMR-512V6LF变压器,工作在4:1匝数比时,可提供1A的负载电流。
器件采用10引脚(3mm x 3mm) TDFN封装并带有裸焊盘。

应用

  • 24V PLC隔离电源
  • 隔离现场总线接口
  • 医疗装置
  • 电机控制
  • 电表
参考电路

参考电路 6

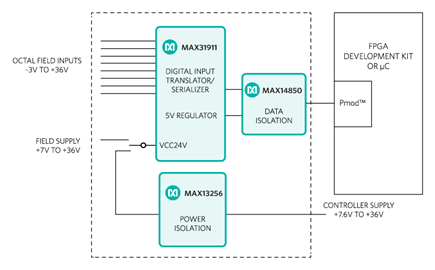

maxrefdes12fig01

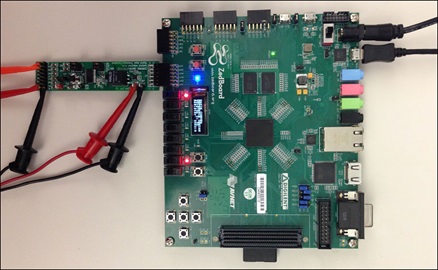

隔离、八通道、工业数字输入电平转换器/串行器

zoomopens a dialog

MAXREFDES12

隔离、八通道、工业数字输入电平转换器/串行器

隔离、八通道、工业数字输入电平转换器/串行器

特性和优点

  • 八路高压输入通道(最高36V)
  • 片上8-1串行器,SPI接口
  • 内部5V稳压器
  • 隔离电源和数据
  • 小尺寸印制板(PCB)面积
  • 器件驱动器
  • C语言源代码示例
  • Pmod™兼容规格

查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

47.02 M

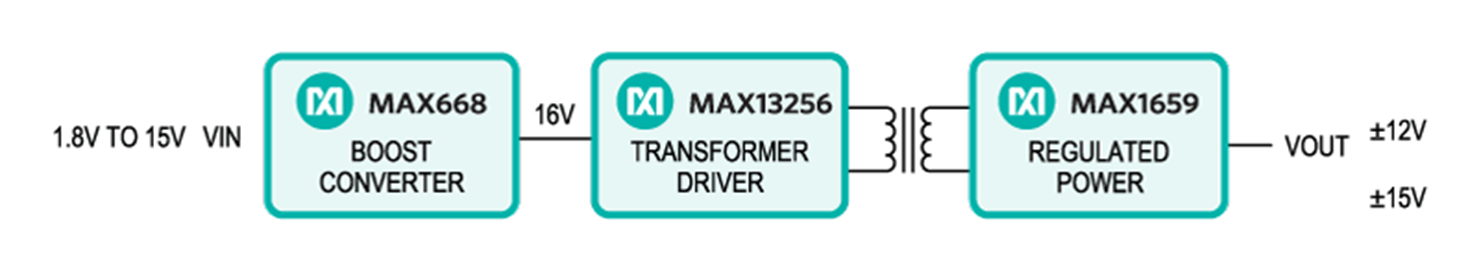

MAXREFDES9 System Block Diagram

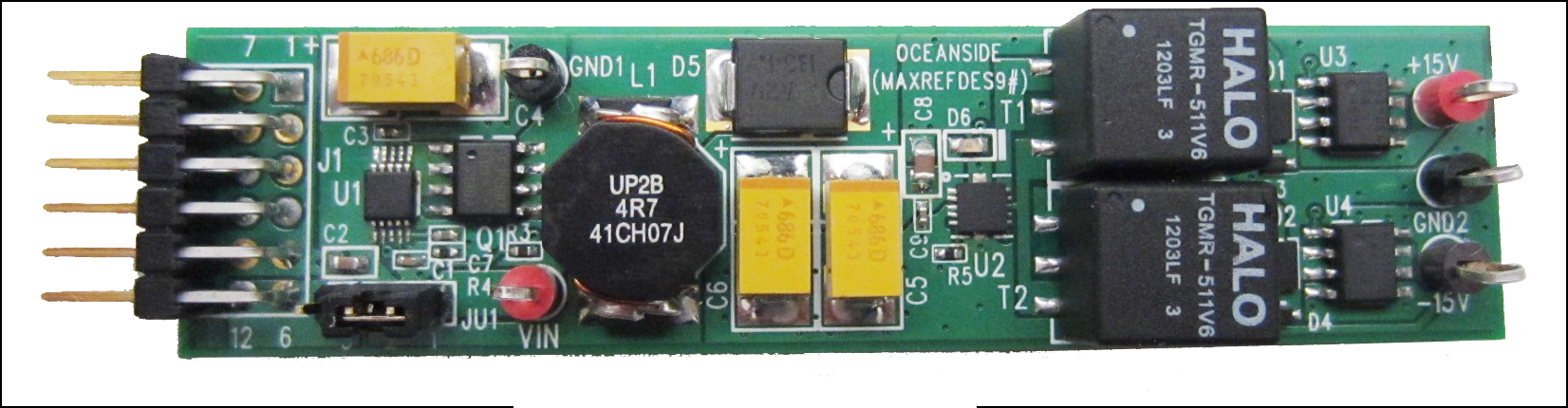

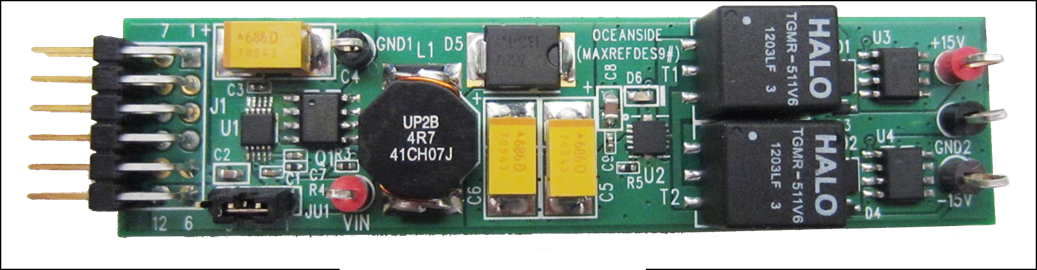

3.3V to 15V Input, ±15V (±12V) Output, Isolated Power Supply

MAXREFDES177

MAXREFDES177# IO-Link Universal Analog IO

MAXREFDES75

MAXREFDES75#:集成16位DAC的24位电子秤,提供0至10V输出

zoomopens a dialog

MAXREFDES75

MAXREFDES75#:集成16位DAC的24位电子秤,提供0至10V输出

MAXREFDES75#:集成16位DAC的24位电子秤,提供0至10V输出

特性和优点

  • 比例测量或与高精度电压基准进行比较测量
  • 用户可编程传感器(负载单元)的失调和增益校准
  • 用户可编程DAC的失调和增益校准
  • 用户可编程电压输出范围映射
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

58.28 M

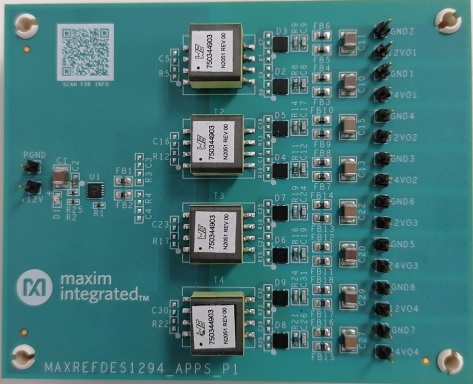

MAXREFDES1294

Ultra-Miniature, 24V/700mA, No-Opto Isolated Flyback DC-DC Converter with Peak Efficiency of 91.5%, Using the MAX17690

zoomopens a dialog

MAXREFDES1294

Ultra-Miniature, 24V/700mA, No-Opto Isolated Flyback DC-DC Converter with Peak Efficiency of 91.5%, Using the MAX17690

Ultra-Miniature, 24V/700mA, No-Opto Isolated Flyback DC-DC Converter with Peak Efficiency of 91.5%, Using the MAX17690

特性和优点

  • Undervoltage Lockout
  • 2.5V to 5V Compatible Logic Interface
  • Internal or External Clock Source
  • Adjustable Overcurrent Threshold
  • Fault Detection and Indication
  • Overcurrent Limiting
  • Overtemperature Protection
  • Small 10-Pin TDFN Package (3mm × 3mm)
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

1.3 M

MAXREFDES74

MAXREFDES74: 18-Bit Precision Data Acquisition System

zoomopens a dialog

MAXREFDES74

MAXREFDES74: 18-Bit Precision Data Acquisition System

MAXREFDES74: 18-Bit Precision Data Acquisition System

特性和优点

The MAXREFDES74# reference design features:

  • Power and data isolation
  • Flexible, configurable inverting or noninverting input scheme
  • Unipolar or bipolar input (ADC) and output (DAC)

MAX11156

  • 18-bit resolution with no missing codes
  • SNR: 94.4dB
  • THD: -107dB at 1kHz
  • Buffered internal or external voltage reference input
  • Internal reference with -6ppm/°C (typ) temperature coefficient
  • Single 5V supply
  • True bipolar ±5V input range

MAX5318

  • 18-bit resolution with no missing codes
  • High accuracy: ±2 LSB INL (max)
  • 3µs settling time
  • User-programmable offset and gain calibration
  • ±0.5ppm/°C (typ) offset and gain drift over temperature
  • Force/sense output
  • 50MHz SPI-compatible interface with 1.8V to 5.5V logic
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

6.42 M
