MAX14483

6通道、低功耗、3.75kVRMS、SPI数字隔离器

更多 showmore-icon

高密度、低功耗的数字隔离器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 节省空间、减少外部元件
    • 6路隔离通道,采用20-SSOP封装
  • 为SCLK、SDI和SDO信号提供超低传输延迟
    • 支持100MHz时钟,200Mbps数据率
    • 10ns典型传输延迟
    • 2ns最大脉宽失真
    • 250ps典型峰值抖动
  • 可靠的数字信号电隔离
    • 可承受3.75kVRMS达60s (VISO)
    • 连续承受450VRMS (VIOWM)
    • GNDA和GNDB之间可承受±10kV浪涌,1.2/50μs波形
    • 高CMTI (50kV/μs,典型值)
  • 灵活的系统设计
    • 每侧可接受1.71V至5.5V宽压范围
    • SDOEN控制引脚用于支持隔离器共用
    • 漏极开路FAULT通道,用于共用主机侧中断
    • 辅助通道,用于定时或控制
  • 低功耗
    • 1.53mW每通道 @ SCLK = 10MHz、 VDD = 3.3V
    • 0.77mW每通道 @ SCLK = 10MHz、 VDD = 1.8V
更多细节
show more Icon

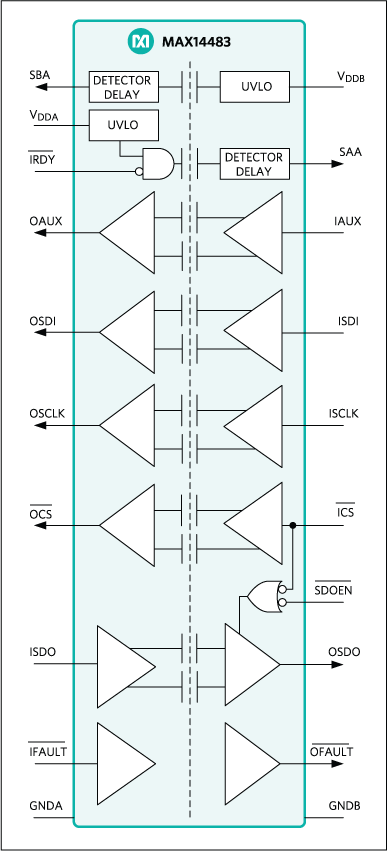

MAX14483为6通道、3.75kVRMS数字电隔离器,采用Maxim专利技术。6路信号针对SPI接口优化,为SDI、SDO和SCLK通道提供超低传输延迟。SDO通道的三态控制由CS输入及第二个使能控制输入引脚(SDOEN)支持,允许单芯片MAX14483隔离多个SPI器件。为简化系统设计,漏极开路FAULT输出可与其他器件的故障指示信号进行“线或”。此外,提供辅助通道(AUX),将主机侧的定时或控制信号传输到从机侧;提供电源监测(SAA、SBA),指示隔离器对端是否做好操作准备。隔离器每侧可接受1.71V至5.5V独立供电,提供附加的电平转换功能。

MAX14483隔离等级为3.75kVRMS,持续时间60s,采用20引脚SSOP封装,爬电距离和间隙为5.5mm。封装材料CTI值为400V,具有2级爬电距离指标。

MAX14483的额定工作温度为-40°C至+125°C。

应用

  • 楼宇自动化
  • 通用SPI总线隔离
  • 工业自动化
  • 过程自动化
  • 可编程逻辑控制器
  • 机器人技术

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14483AAP+
  • HTML
  • HTML
MAX14483AAP+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

MAX14483EVKIT

MAX14483 评估板

zoom

MAX14483EVKIT

MAX14483 评估板

MAX14483 评估板

特性和优点

  • 楼宇自动化
  • 通用SPI总线隔离
  • 工业自动化
  • 过程自动化
  • 可编程逻辑控制器
  • 机器人技术

产品详情

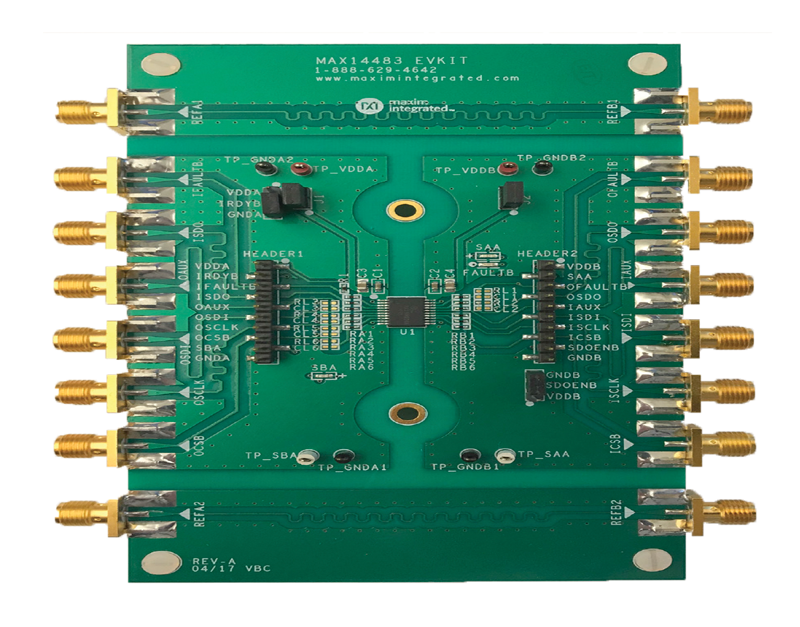

MAX14483评估板(EV kit)提供经过验证的设计,用于评估MAX14483 6通道、3.75kVRMS、SPI数字隔离器。评估板可通过SMA连接器或测试点轻松连接6路通道。板载LED在就绪时提供信号指示(SAA和SBA),FAULT输出直接指示信号状态。

评估板应由两个独立的隔离电源供电,电压范围为1.71V至5.5V。为评估器件在两侧无任何隔离条件下的电气参数,也可使用单电源供电。

MAX14483EVKIT#已安装MAX14483AAP+,器件采用20引脚SSOP封装,爬电距离和间隙为5.5mm。

应用

  • 楼宇自动化
  • 通用SPI总线隔离
  • 工业自动化
  • 过程自动化
  • 可编程逻辑控制器
  • 机器人技术
reference details image

USB2GPIOISO

MAX14483 评估板

zoom

USB2GPIOISO

MAX14483 评估板

MAX14483 评估板

特性和优点

  • 24路隔离通道,3.75kVRMS可靠电气隔离
  • 10ns(典型值)低传输延迟
  • 灵活的系统设计,接地侧1.71V至5.5V宽压范围
  • 小面积PCB
  • Pmod兼容规格

产品详情

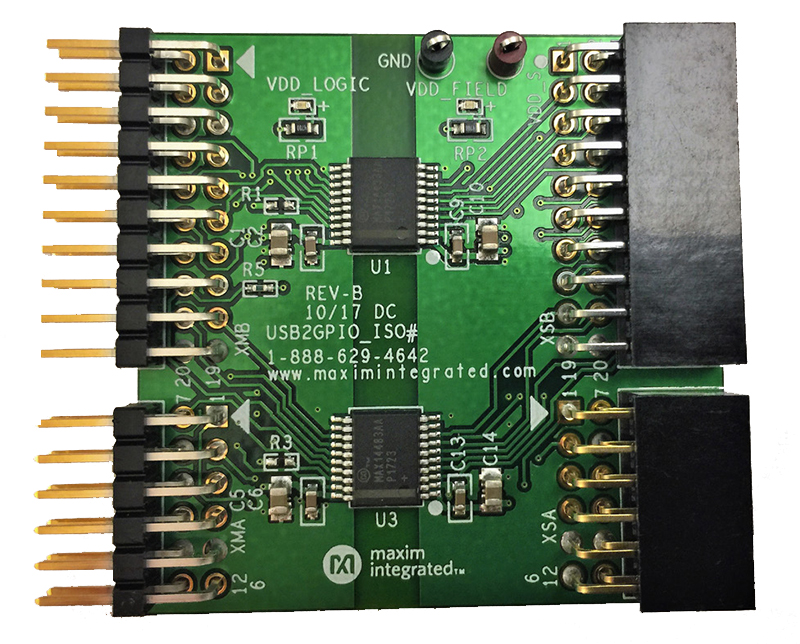

USB2GPIOISO#适配器板配合Maxim的USB2GPIO#适配器电路板工作,为 “主机”USB适配器电路板和“从机”评估板或Pmod™电路板之间提供电气隔离。采用四片MAX14483 6通道数字隔离器,提供3.75kVRMS隔离。
