MAXM17552

4V至60V、100mA、结构紧凑的降压型电源模块

更多 showmore-icon

高效、节省空间、低发热、100mA、同步Buck电源模块,采用uSLIC封装

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 容易使用
    • 4V至60V较宽输入范围
    • 0.9V至5.5V可调节输出
    • ±1.75%反馈电压精度
    • 高达100mA输出电流能力
    • 内部补偿
    • 全陶瓷电容设计
  • 高效
    • 固定频率PWM
    • 脉冲频率调制(PFM)模式
    • 增强轻载效率
    • 关断电流仅为1.2μA(最高)
  • 灵活的设计
    • 可编程软启动和预偏置启动
    • 漏极开路电源就绪输出(低电平有效RESET引脚)
    • 可编程EN/UVLO门限
  • 工作可靠
    • 打嗝模式过流保护
    • 过热保护
    • -40°C至+125°C工作环境温度/-40°C至+150°C结温
  • 坚固耐用
    • 符合CISPR22 (EN55022) Class B传导和辐射发射标准
    • 符合跌落、冲击和振动标准 — JESD22 -B103、B104、B111
更多细节
show more Icon

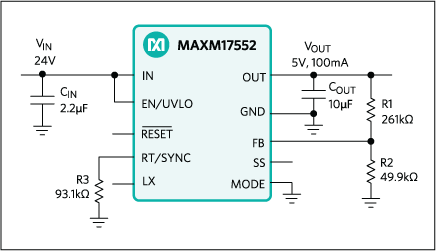

喜马拉雅系列稳压器IC和电源模块让您的电源方案工作温度更低、设计更简单。MAXM17552为高效、同步降压型DC-DC模块,集成控制器、MOSFET、补偿元件和电感,工作在较宽输入电压范围。模块工作在4V至60V输入电压范围,提供高达100mA输出电流,输出电压在0.9V至5.5V范围内可编程。模块大大降低设计复杂度、制造风险,提供真正的即插即用电源方案,缩短上市时间。

MAXM17552采用峰值电流模式控制架构。为降低输入浪涌电流,器件提供软启动特性,包括5.1ms的默认软启动时间。

MAXM17552采用薄型、小尺寸、10引脚、2.6mm x 3mm x 1.5mm µSLIC封装。

应用

  • 4mA–20mA电流环路供电传感器
  • 电池供电设备
  • HVAC与楼宇控制
  • 工业传感器和编码器
  • 替代LDO

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAXM17552AMB+
  • HTML
  • HTML
MAXM17552AMB+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 22, 2020

- 2092

ASSEMBLY

MAXM17552AMB+

量产

MAXM17552AMB+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 22, 2020

- 2092

arrow down

ASSEMBLY

MAXM17552AMB+

量产

MAXM17552AMB+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAXM17552EVKIT

MAXM17552-5V输出电压应用评估板

zoom

MAXM17552EVKIT

MAXM17552-5V输出电压应用评估板

MAXM17552-5V输出电压应用评估板

特性和优点

  • 14V至60V较宽输入电压
  • ±1.75%反馈电压精度
  • 输出5V,100mA
  • 内部补偿
  • 全陶瓷电容超紧凑方案
  • FPFM或强制PWM工作模式
  • 关断电流仅为1.2μA(典型值)
  • 可编程软启动和预偏置启动
  • 电源就绪输出(漏极开路),低电平有效RESET引脚
  • 可编程EN/UVLO门限
  • 打嗝模式过流保护(OCP)
  • 过热保护(OTP)
  • -40°C至+125°C工业/汽车级温度范围
  • 符合CISPR22 (EN55022) Class B传导和辐射发射标准
  • 符合跌落、冲击和振动标准 — JESD22-B103、B104、B111

产品详情

MAXM17552评估板(EV kit)为MAXM17552超小尺寸、高效、电流模式、同步降压型DC-DC开关电源模块的演示电路。评估板工作在14V至60V宽输入电压范围,5V输出电压时提供高达100mA负载电流。评估板的开关频率设置为450kHz。模块使用简单,很容易配置,只需最少的外部元件。具有逐周期峰值限流保护、欠压锁定和热关断功能。

评估板已安装结构紧凑、10引脚、2.6mm x 3mm x 1.5mm、μSLIC封装的MAXM17552模块,工作在-40°C至+125°C工业级/汽车级温度范围。关于模块的完整技术指标、特性和利益,请参考MAXM17552数据手册。

应用

  • 4mA–20mA电流环路供电传感器
  • 替代高压LDO
  • HVAC与楼宇控制
  • 工业传感器
  • 电机编码器
工具和仿真

工具及仿真模型 2

参考电路

参考电路 2

MAXREFDES177

MAXREFDES177# IO-Link Universal Analog IO

maxrefdes1284 figure 1

Himalaya Power Evaluation Platform
