MAX8510

超低噪声、高PSRR、低压差、120mA线性稳压器

更多 showmore-icon

低噪声、低压差、120mA线性稳压器,SC70封装,无需折衷各项指标

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 22
特性
  • 节省空间的5引脚SC70封装和TDFN (2mm x 2mm)封装
  • 在100Hz至100kHz带宽内,仅11µVRMS的输出噪声(MAX8510)
  • 在1kHz时,达到78dB的PSRR (MAX8510)
  • 120mA负载时,仅120mV压差
  • 在任何负载下可稳定工作于1µF陶瓷电容
  • 120mA保证输出电流
  • 仅需输入和输出电容(MAX8511)
  • 输出电压:1.5V、1.8V、2.5V、2.6V、2.7V、2.8V、2.85V、3V、3.3V、4.5V (MAX8510/MAX8511)和可调输出电压(MAX8512)
  • 40µA低地电流
  • 优异的负载/输入瞬态响应
  • 过流和热保护
更多细节
show more Icon

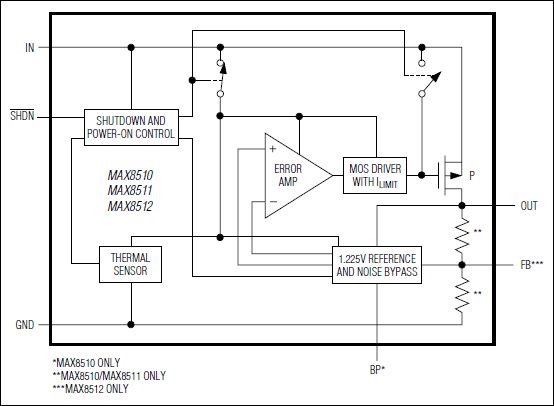

MAX8510/MAX8511/MAX8512超低噪声、低压差(LDO)线性稳压器,可提供120mA连续输出电流。这三款稳压器在120mA负载电流时具有120mV的低压差。MAX8510采用一种先进的结构,达到了11µVRMS的超低输出电压噪声和54dB的PSRR (100kHz时)。

MAX8511无需旁路电容,因而可使PCB面积更小。MAX8512输出电压可通过外部分压器调节。

MAX8510/MAX8511被预置为1.5V至4.5V电压范围的多种输出电压。MAX8510/MAX8511/MAX8512内置P沟道MOSFET串联调整管,保持极低的地电流(40µA)。

这三款稳压器被设计和优化,以采用低容值、低成本陶瓷电容。MAX8510仅需1µF (典型值)输出电容,就可保证在任何负载下稳定工作。这三款稳压器在关断时,电流消耗降至1µA以下。

器件采用5引脚SC70和微型2mm x 2mm x 0.8mm的TDFN封装。

应用

  • 基站
  • Bluetooth®便携式无线装置及配件
  • 蜂窝与无绳电话
  • 数码相机
  • PDA与掌上电脑
  • 个人立体声装置
  • 便携式电池供电产品
  • 无线LAN
