MAX17501

60V、500mA、超小尺寸、高效率、同步降压DC-DC转换器

更多 showmore-icon

内置FET、60V同步整流buck转换器,支持高效设计

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 无需外部元件,降低总体成本
    • 无需肖特基同步即可保持高效、低成本工作
    • 内部补偿,实现超小尺寸布局
    • 全陶瓷电容设计
  • 减少DC/DC稳压器库存清单
    • 4.5V至60V较宽的工作电压范围
    • 0.9V至92%VIN输出电压
    • 整个温度范围内可提供高达500mA电流
    • 600kHz和300kHz开关频率选择
    • 提供10引脚、3mm × 2mm TDFN封装
  • 降低功耗
    • 峰值效率高于90%
    • PFM具有高效的轻负荷
    • 关断电流 = 0.9µA (典型值)
  • 在恶劣工业环境下仍可靠工作
    • 打嗝模式限流和自动重启
    • 内置输出电压监测(开漏/RESET引脚)
    • 电阻可编程EN/UVLO门限
    • 可调软启动和预偏置上电
    • -40°C至+125°C工业温度范围
更多细节
show more Icon

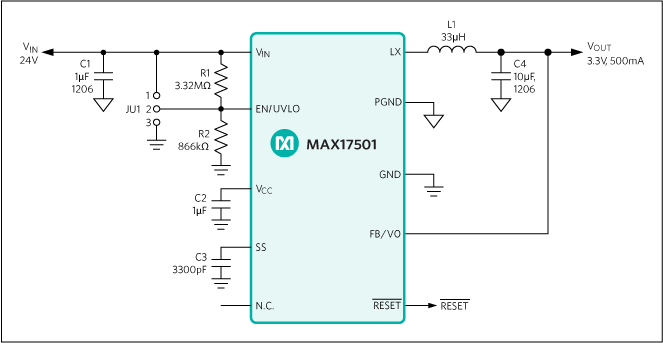

MAX17501高效率、高电压、同步降压型DC-DC转换器工作于4.5V至60V输入电压范围,设计用于宽范围供电(0.9V至92%VIN)。器件提供高达500mA输出电流,输出电压为3.3V和5V。工作温度范围内,输出电压精度保持在±1.7%以内。器件工作在-40°C至+125°C工业温度范围,采用微小、10引脚(3mm x 2mm) TDFN,带裸焊盘。
器件具有脉宽调制(PWM)峰值电流控制模式,PWM控制架构确保任何工作条件下开关频率保持恒定。低阻片上pMOS/nMOS开关在满载时仍可保持高效工作,允许使用小尺寸外部电感。相对于分立式方案,大大简化了电路布局。
器件开关频率固定为600kHz。为减小输入浪涌电流,通过SS引脚与地之间的外部电容,可调节电压软启动。器件还带有输出使能/欠压锁定引脚(EN/UVLO),允许用户在输入电压达到相应要求时开启器件。输出电压成功达到稳压范围时,经过一定延时,开漏/RESET引脚为系统提供电源就绪指示信号。器件支持打嗝模式限流保护,防止超载和输出短路条件下出现过大功耗。

应用

  • 基站、VOIP、电信
  • 电池供电设备
  • 通用负载点电源
  • 家庭影院
  • HVAC与楼宇控制
  • 工业过程控制
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17501AATB+
  • HTML
  • HTML
MAX17501AATB+T
  • HTML
  • HTML
MAX17501BATB+
  • HTML
  • HTML
MAX17501BATB+T
  • HTML
  • HTML
MAX17501EATB+
  • HTML
  • HTML
MAX17501EATB+T
  • HTML
  • HTML
MAX17501FATB+
  • HTML
  • HTML
MAX17501FATB+T
  • HTML
  • HTML
MAX17501GATB+
  • HTML
  • HTML
MAX17501GATB+T
  • HTML
  • HTML
MAX17501HATB+
  • HTML
  • HTML
MAX17501HATB+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 7

MAX17501HTEVKIT

MAX17501H评估板

zoom

MAX17501HTEVKIT

MAX17501H评估板

MAX17501H评估板

特性和优点

  • 工作在4.5V至60V输入电源
  • 2.5V输出电压
  • 500mA输出电流
  • 300kHz开关频率
  • 使能/UVLO输入
  • 电阻可编程UVLO门限
  • 漏极开路/RESET输出
  • 过流、高温保护
  • 经过验证的PCB布局
  • 完备安装并经过测试

产品详情

MAX17501H评估板提供经过验证的设计,用于评估MAX17501H高效、高压、同步整流的降压型DC-DC转换器,采用TDFN封装。评估板采用MAX17501H从4.5V至60V输入电源产生2.5V、负载电流高达500mA的输出。MAX17501H采用强制PWM控制架构,在任何负载和输入电压条件下,工作在固定开关频率。

应用

  • 汽车
  • 基站、VOIP、电信
  • 电池供电设备
  • 通用负载点电源
  • 家庭影院
  • HVAC与楼宇控制
  • 工业过程控制

MAX17501ATEVKIT

MAX17501A和MAX17501E评估板

zoom

MAX17501ATEVKIT

MAX17501A和MAX17501E评估板

MAX17501A和MAX17501E评估板

特性和优点

  • 工作在4.5V至60V输入电源
  • 3.3V固定输出电压
  • 500mA输出电流
  • 600kHz开关频率
  • 使能/UVLO输入
  • 电阻可编程UVLO门限
  • 漏极开路/RESET输出
  • 过流、高温保护
  • PFM/PWM (MAX17501A EV Kit)
  • PWM (MAX17501E EV Kit)
  • 经过验证的PCB布局
  • 完备安装并经过测试
  • 产品详情

    MAX17501A/MAX17501E评估板(EV kits)提供经过验证的设计,用于评估MAX17501A/MAX17501E高效、高压、同步整流的降压型DC-DC转换器,评估板采用这些器件从4.5V至60V输入电源产生固定3.3V、负载电流高达500mA的输出。MAX17501A支持PFM控制架构;MAX17501E则采用强制PWM控制架构,在任何负载和输入电压条件下,工作在固定开关频率。

    应用

    • 汽车
    • 基站、VOIP、电信
    • 电池供电设备
    • 通用负载点电源
    • 家庭影院
    • HVAC与楼宇控制
    • 工业过程控制

    MAX17501GTEVKITE

    采用TDFN封装的MAX17501评估套件

    zoom

    MAX17501GTEVKITE

    采用TDFN封装的MAX17501评估套件

    采用TDFN封装的MAX17501评估套件

    特性和优点

    • 采用6.5V至60V输入电源供电
    • 可编程的5V输出电压、500mA负载电流
    • 600kHz开关频率
    • 使能/UVLO输入
    • 电阻可编程UVLO阈值
    • 开漏低电平有效RESET输出
    • 过流和过温保护
    • 经过验证的PCB布局
    • 装配完成且经过测试
    • 符合CISPR22 (EN55022) B类传导和电磁辐射骚扰相关要求

    产品详情

    MAX17501GTEVKITE#设计可靠,用于评估采用TDFN封装的MAX17501G高效、高压、同步降压型DC-DC转换器。该评估套件产生5V输出,负载电流高达500mA,输入电源电压为6.5V至60V。该评估套件的固定开关频率为600kHz,可实现理想的效率和元件尺寸,同时采用强制PWM控制方案,可在所有负载和线路条件下提供恒定的开关工作频率。该评估套件还提供了一个针对传导、辐射EMI和热性能进行了优化的典型布局示例。有关该IC优势和特性的更多详细信息,请参考MAX17501数据手册。



    应用

    • 基站、VOIP、电信
    • 电池供电设备
    • 通用负载点
    • 家庭影院
    • HVAC和楼宇控制
    • 工业过程控制

    MAX17501FTEVKIT

    MAX17501B和MAX17501F评估板

    zoom

    MAX17501FTEVKIT

    MAX17501B和MAX17501F评估板

    MAX17501B和MAX17501F评估板

    特性和优点

    • 工作在6V至60V输入电源
    • 5V固定输出电压
    • 500mA输出电流
    • 600kHz开关频率
    • 使能/UVLO输入
    • 电阻可编程UVLO门限
    • 漏极开路/RESET输出
    • 过流、高温保护
    • PFM/PWM (MAX17501B EV Kit)
    • PWM (MAX17501F EV Kit)
    • 经过验证的PCB布局
    • 完备安装并经过测试

    产品详情

    MAX17501B/MAX17501F评估板(EV kits)提供经过验证的设计,用于评估MAX17501B/MAX17501F高效、高压、同步整流的降压型DC-DC转换器,评估板采用这些器件从6V至60V输入电源产生固定5V、负载电流高达500mA的输出。MAX17501B支持PFM控制架构;MAX17501F则采用强制PWM控制架构,在任何负载和输入电压条件下,工作在固定开关频率。

    应用

    • 汽车
    • 基站、VOIP、电信
    • 电池供电设备
    • 通用负载点电源
    • 家庭影院
    • HVAC与楼宇控制
    • 工业过程控制

    MAX17501BTEVKIT

    MAX17501B和MAX17501F评估板

    zoom

    MAX17501BTEVKIT

    MAX17501B和MAX17501F评估板

    MAX17501B和MAX17501F评估板

    特性和优点

    • 工作在6V至60V输入电源
    • 5V固定输出电压
    • 500mA输出电流
    • 600kHz开关频率
    • 使能/UVLO输入
    • 电阻可编程UVLO门限
    • 漏极开路/RESET输出
    • 过流、高温保护
    • PFM/PWM (MAX17501B EV Kit)
    • PWM (MAX17501F EV Kit)
    • 经过验证的PCB布局
    • 完备安装并经过测试

    产品详情

    MAX17501B/MAX17501F评估板(EV kits)提供经过验证的设计,用于评估MAX17501B/MAX17501F高效、高压、同步整流的降压型DC-DC转换器,评估板采用这些器件从6V至60V输入电源产生固定5V、负载电流高达500mA的输出。MAX17501B支持PFM控制架构;MAX17501F则采用强制PWM控制架构,在任何负载和输入电压条件下,工作在固定开关频率。

    应用

    • 汽车
    • 基站、VOIP、电信
    • 电池供电设备
    • 通用负载点电源
    • 家庭影院
    • HVAC与楼宇控制
    • 工业过程控制

    MAX17501ETEVKIT

    MAX17501A和MAX17501E评估板

    zoom

    MAX17501ETEVKIT

    MAX17501A和MAX17501E评估板

    MAX17501A和MAX17501E评估板

    特性和优点

  • 工作在4.5V至60V输入电源
  • 3.3V固定输出电压
  • 500mA输出电流
  • 600kHz开关频率
  • 使能/UVLO输入
  • 电阻可编程UVLO门限
  • 漏极开路/RESET输出
  • 过流、高温保护
  • PFM/PWM (MAX17501A EV Kit)
  • PWM (MAX17501E EV Kit)
  • 经过验证的PCB布局
  • 完备安装并经过测试
  • 产品详情

    MAX17501A/MAX17501E评估板(EV kits)提供经过验证的设计,用于评估MAX17501A/MAX17501E高效、高压、同步整流的降压型DC-DC转换器,评估板采用这些器件从4.5V至60V输入电源产生固定3.3V、负载电流高达500mA的输出。MAX17501A支持PFM控制架构;MAX17501E则采用强制PWM控制架构,在任何负载和输入电压条件下,工作在固定开关频率。

    应用

    • 汽车
    • 基站、VOIP、电信
    • 电池供电设备
    • 通用负载点电源
    • 家庭影院
    • HVAC与楼宇控制
    • 工业过程控制

    MAX17501GTEVKIT

    MAX17501G评估板

    zoom

    MAX17501GTEVKIT

    MAX17501G评估板

    MAX17501G评估板

    特性和优点

    • 工作在14V至60V输入电源
    • 12V输出电压
    • 500mA输出电流
    • 600kHz开关频率
    • 使能/UVLO输入
    • 电阻可编程UVLO门限
    • 漏极开路/RESET输出
    • 过流、高温保护
    • 经过验证的PCB布局
    • 完备安装并经过测试

    产品详情

    MAX17501G评估板提供经过验证的设计,用于评估MAX17501G高效、高压、同步整流的降压型DC-DC转换器,采用TDFN封装。评估板从14V至60V输入电源产生固定12V、负载电流高达500mA的输出。评估板工作在600kHz固定频率,有效效率和元件尺寸。评估板采用强制PWM控制架构,在任何负载和输入电压条件下,工作在固定开关频率。

    应用

    • 汽车
    • 基站、VOIP、电信
    • 电池供电设备
    • 通用负载点电源
    • 家庭影院
    • HVAC与楼宇控制
    • 工业过程控制
    工具和仿真

    工具及仿真模型 2

    参考电路

    参考电路 6

    MAXREFDES89

    MAX14871 Full-Bridge DC Motor Driver mbed Shield

    zoomopens a dialog

    MAXREFDES89

    MAX14871 Full-Bridge DC Motor Driver mbed Shield

    MAX14871 Full-Bridge DC Motor Driver mbed Shield

    特性和优点

    特征

    • 7V至36V电源电压范围
    • 板载DC-DC转换器,为mbed电路板提供VIN
    • 提供mbed库文件
    • 2A (最大值)电流调节限值/电机驱动器
    • 提供四片电机驱动器
    • Arduino平台规格

    竞争优势

    • 安全:25%纹波电流调节;灵活:较宽电源电压范围
    • 低RON节省功耗
    • 可靠:GND/VCC短路保护

    应用

    • 工业自动化
    • 打印机扫描仪
    • 自动售货机和游戏机
    • 机器人

    查看参考设计详情 external link

    设计和集成工具

    pdf icon

    ZIP

    4.96 M

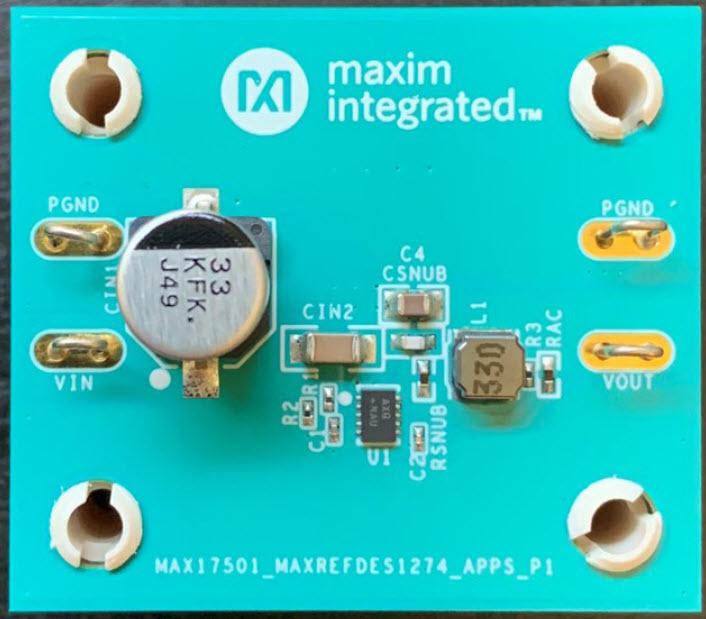

    MAXREFDES1274

    5V, 500mA Buck Converter using the MAX17501F

    zoomopens a dialog

    MAXREFDES1274

    5V, 500mA Buck Converter using the MAX17501F

    5V, 500mA Buck Converter using the MAX17501F

    特性和优点

    • Ultra-Compact Layout (31.52mm2 Footprint Size)
    • Wide Input Voltage Range of 6.5V to 60V
    • 500mA Output Current
    • 5V Output Voltage
    • 600kHz Switching Frequency
    • Adjustable Soft-Start Time (SS)
    • Enable/Undervoltage Lockout (EN/UVLO)
    • Open-Drain Reset Output Functionality
    • Peak-Current-Mode Control with Pulse-Width Modulation (PWM)
    查看参考设计详情 external link

    使用部分 1

    设计和集成工具

    pdf icon

    ZIP

    545.19 K

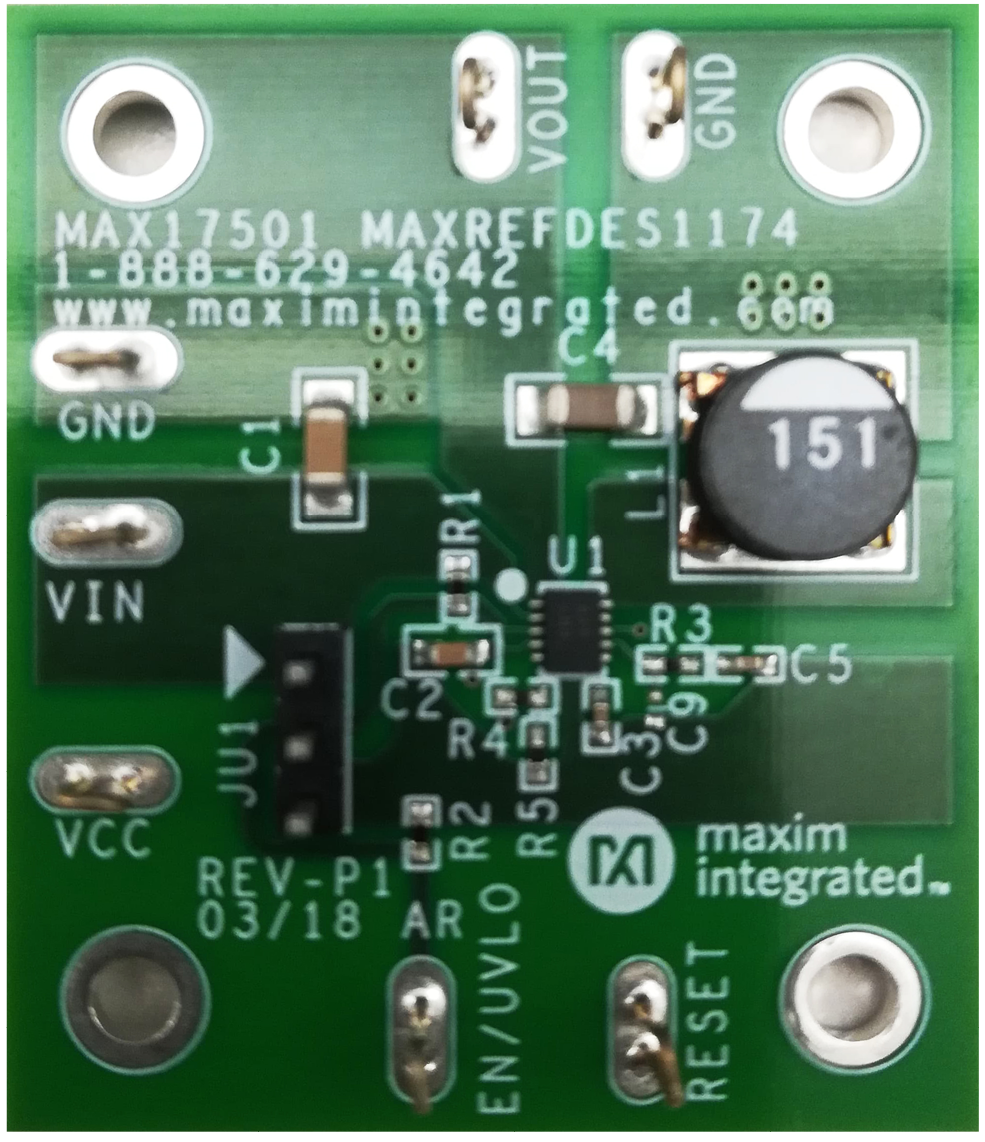

    MAXREFDES1180

    -12V/100mA, Negative Output Power Supply Using the MAX17501

    MAXREFDES46

    4-Channel Analog Input/Output

    zoomopens a dialog

    MAXREFDES46

    4-Channel Analog Input/Output

    4-Channel Analog Input/Output

    特性和优点

    Features

    • Programmable high-accuracy current/voltage output
    • High accuracy
    • ±10V, 0 to 10V, and 4–20mA Inputs
    • Current output drives 0 to 1kΩ
    • Voltage output drives loads down to 1kΩ
    • Extensive error reporting
    • Isolated power and data
    • Device drivers
    • Example C source code

    Competitive Advantages

    • Flexibility
    • System safety
    • Small solution size

    Applications

    • PLCs
    • DCS
    • Distributed I/Os
    • Embedded systems
    • Industrial control and automation
    查看参考设计详情 external link

    设计和集成工具

    pdf icon

    ZIP

    9.88 M

    MAXREFDES75

    MAXREFDES75#:集成16位DAC的24位电子秤,提供0至10V输出

    zoomopens a dialog

    MAXREFDES75

    MAXREFDES75#:集成16位DAC的24位电子秤,提供0至10V输出

    MAXREFDES75#:集成16位DAC的24位电子秤,提供0至10V输出

    特性和优点

    • 比例测量或与高精度电压基准进行比较测量
    • 用户可编程传感器(负载单元)的失调和增益校准
    • 用户可编程DAC的失调和增益校准
    • 用户可编程电压输出范围映射
    查看参考设计详情 external link

    设计和集成工具

    pdf icon

    ZIP

    58.28 M

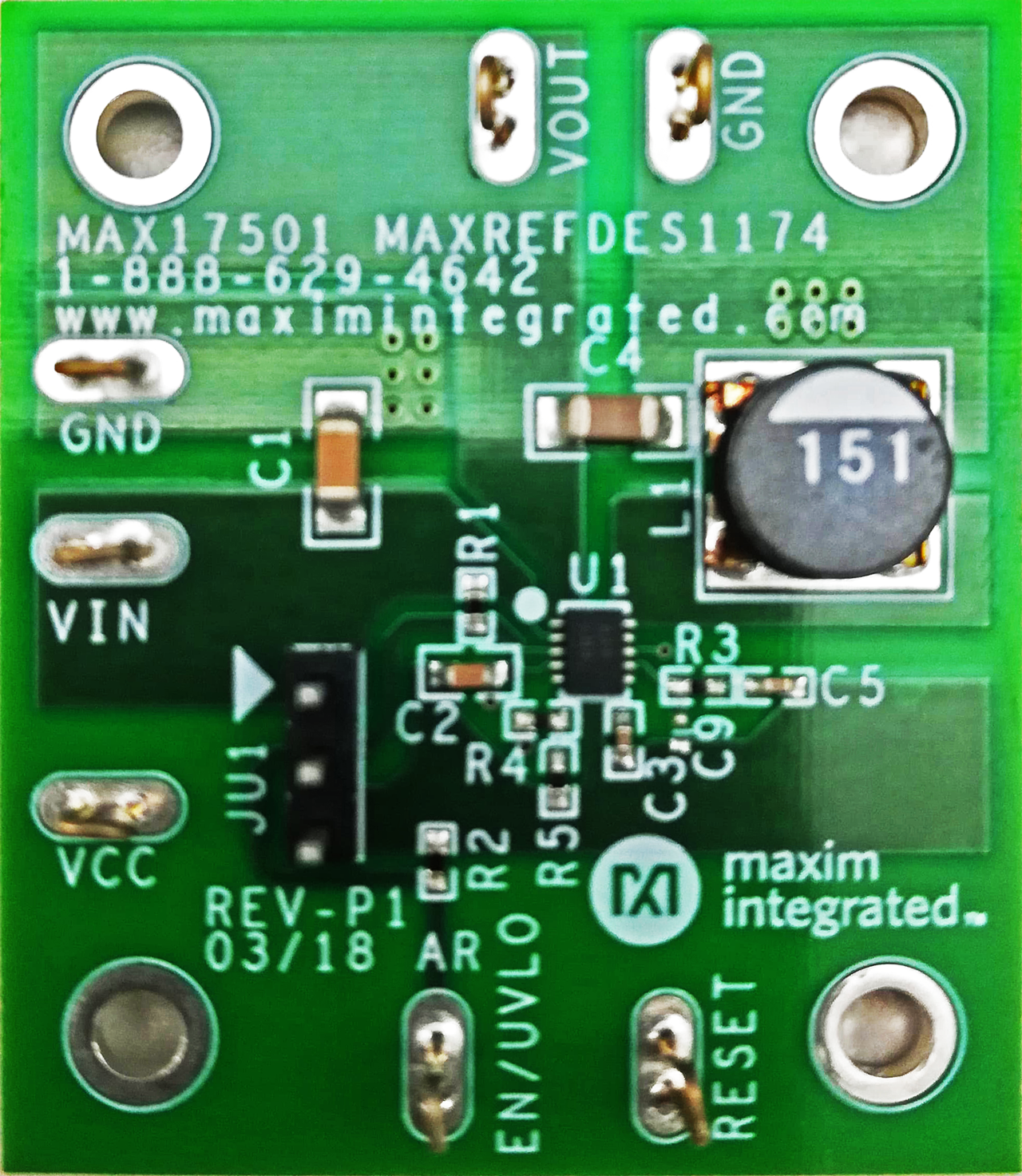

    MAXREFDES1181

    -5V/150mA, Negative Output Power Supply Using the MAX17501
