MAX15062

60V、300mA、超小尺寸、高效、同步降压型DC-DC转换器

更多 showmore-icon

业内最小尺寸IC、高压同步buck稳压器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 无需外部元件,降低总体成本
    • 无需肖特基同步整流即可保持高效、低成本工作
    • 内置补偿
    • 3.3V和5V固定输出电压,内置反馈分压器
    • 内部软启动
    • 全陶瓷电容设计,提供紧凑布局
  • 缩减DC-DC稳压器库存清单
    • 4.5V至60V宽输入电压范围
    • 3.3V和5V固定输出电压
    • 可调0.9V至0.89 x VIN输出电压选项
    • 提供高达300mA电流
    • 可配置PFM和强制PWM工作模式
  • 降低功耗
    • 效率高达92%
    • PFM功能,轻载时保持高效
    • 关断电流仅为2.2µA(典型值)
  • 在恶劣工业环境下工作可靠
    • 打嗝式限流和自动重试启动
    • 内置输出电压监测,带有/RESET开漏引脚
    • 可编程EN/UVLO门限
    • 启动时单调进入预偏置输出
    • 过热保护
    • -40°C至+125°C汽车级/工业级温度范围
更多细节
show more Icon

MAX15062高效、高压、同步降压型DC-DC转换器内置MOSFET,工作在4.5V至60V输入电压范围。转换器提供高达300mA的输出电流,输出电压为3.3V (MAX15062A) 、5V (MAX15062B)和可调输出电压(MAX15062C)。器件工作在-40°C至+125°C温度范围,采用紧凑的8引脚(2mm x 2mm) TDFN封装。提供仿真模式。

器件采用峰值电流模式架构,带有MODE引脚,可用于在脉宽调制(PWM)或脉冲频率调制(PFM)模式下控制器件工作。PWM工作模式在任何负载条件下都保持固定频率工作,在对开关频率变化敏感的应用中非常有用。PFM工作模式消除了负向电感电流以及轻载条件下额外的跳脉冲,以提高效率。低导通电阻片上MOSFET确保满载时保持高效,同时也简化了PCB布局。

为降低输入浪涌电流,器件提供内部固定软启动。器件也具有EN/UVLO引脚,允许用户在输入电压达到相应要求时开启器件。极低RESET开漏引脚可以用作输出电压监测。

应用

  • 4–20mA电流环
  • 通用负载点电源
  • 替代高压LDO
  • HVAC与楼宇控制
  • 工业传感器
  • 过程控制
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15062AATA+
  • HTML
  • HTML
MAX15062AATA+T
  • HTML
  • HTML
MAX15062BATA+
  • HTML
  • HTML
MAX15062BATA+T
  • HTML
  • HTML
MAX15062CATA+
  • HTML
  • HTML
MAX15062CATA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 13, 2022

- 2183A

WAFER FAB

MAX15062AATA+

量产

MAX15062AATA+T

量产

MAX15062BATA+

量产

MAX15062BATA+T

量产

MAX15062CATA+

量产

MAX15062CATA+T

量产

2月 11, 2022

- 2183

ASSEMBLY,WAFER FAB

MAX15062AATA+

量产

MAX15062AATA+T

量产

MAX15062BATA+

量产

MAX15062BATA+T

量产

MAX15062CATA+

量产

MAX15062CATA+T

量产

10月 8, 2013

- 1339

ELECTRICAL DATASHEET

MAX15062AATA+

量产

MAX15062AATA+T

量产

MAX15062BATA+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 13, 2022

- 2183A

arrow down

WAFER FAB

MAX15062AATA+

量产

MAX15062AATA+T

量产

MAX15062BATA+

量产

MAX15062BATA+T

量产

MAX15062CATA+

量产

MAX15062CATA+T

量产

2月 11, 2022

- 2183

arrow down

ASSEMBLY,WAFER FAB

MAX15062AATA+

量产

MAX15062AATA+T

量产

MAX15062BATA+

量产

MAX15062BATA+T

量产

MAX15062CATA+

量产

MAX15062CATA+T

量产

10月 8, 2013

- 1339

arrow down

ELECTRICAL DATASHEET

MAX15062AATA+

量产

MAX15062AATA+T

量产

MAX15062BATA+

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

MAX15062BEVKIT

MAX15062B评估板

zoom

MAX15062BEVKIT

MAX15062B评估板

MAX15062B评估板

特性和优点

  • 输入电压范围:6.5V至60V
  • 5V输出、300mA连续电流
  • 内部补偿
  • EN/UVLO用于On/Off控制,可编程输入欠压锁定
  • 92%峰值效率
  • 500kHz固定频率PWM工作
  • PFM或强制PWM模式工作
  • 打嗝式过流保护
  • /RESET开漏输出
  • 热关断
  • 经过验证的PCB布局
  • 完全组装并经过测试

产品详情

MAX15062B评估板(EV kit)是完全组装并经过测试的电路板,用于演示60V、300mA、超小型、高频率、同步降压转换器MAX15062B的性能。评估板采用6.5V至60V宽输入电压范围,在5V输出时可提供高达300mA电流。器件具有欠压锁定、过流保护、热关断。评估板开关频率为固定500KHz,使用所提供的元件可达到92%的峰值效率。
评估板出厂时安装了MAX15062BATA+,采用8引脚(2mm x 2mm)无铅/符合RoHS标准的TDFN封装。

应用

  • 4–20mA电流环供电传感器
  • 汽车
  • 电池供电设备
  • 通用负载点电源
  • 替代高压LDO
  • HVAC与楼宇控制
  • 工业传感器和过程控制
  • 空间受限应用

MAX15062AEVKIT

MAX15062A评估板

zoom

MAX15062AEVKIT

MAX15062A评估板

MAX15062A评估板

特性和优点

  • 输入电压范围:4.5V至60V (Note 1)
  • 3.3V输出、300mA连续电流
  • 内部补偿
  • EN/UVLO用于On/Off控制,可编程输入欠压锁定
  • 90%峰值效率
  • 500kHz固定频率PWM工作
  • PFM或强制PWM模式工作
  • 打嗝式过流保护
  • /RESET开漏输出
  • 热关断
  • 经过验证的PCB布局
  • 完全组装并经过测试

产品详情

MAX15062A评估板(EV kit)是完全组装并经过测试的电路板,用于演示60V、300mA、超小型、高频率、同步降压转换器MAX15062A的性能。评估板采用4.5V至60V宽输入电压范围,在3.3V输出时可提供高达300mA电流。器件具有欠压锁定、过流保护、热关断。评估板开关频率为固定500KHz,使用提供的元件可达到90%的峰值效率。
评估板出厂时安装了MAX15062AATA+,采用8引脚(2mm x 2mm)无铅/符合RoHS标准的TDFN封装。

应用

  • 4–20mA电流环供电传感器
  • 汽车
  • 电池供电设备
  • 通用负载点电源
  • 替代高压LDO
  • HVAC与楼宇控制
  • 工业传感器和过程控制
  • 空间受限应用

MAX15062C12EVKIT

用于12V输出电压应用的MAX15062C评估套件

zoom

MAX15062C12EVKIT

用于12V输出电压应用的MAX15062C评估套件

用于12V输出电压应用的MAX15062C评估套件

特性和优点

  • 输入电压范围:14V至60V
  • 12V输出,300mA连续电流
  • 内部补偿
  • EN/UVLO用于开/关控制和可编程输入欠压闭锁
  • 峰值效率:95%
  • 500kHz开关频率
  • PFM或强制PWM工作模式
  • 打嗝模式过流保护
  • 开漏低电平有效RESET输出
  • 热关断
  • 无铅、8引脚、2mm x 2mm TDFN封装
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX15062C-12V评估套件(EV套件)是一款装配完成且经过测试的电路板,用于演示MAX15062C 60V、300mA超小型、高效、同步降压转换器的性能。该评估套件具有较宽的14V至60V输入电压范围,在12V输出电压下,可提供高达300mA的负载电流。该器件具有欠压锁定、过流保护和热关断功能。该评估套件的开关频率为500kHz,通过提供的元件可达到95%的峰值效率。

该评估套件采用8引脚(2mm x 2mm)无铅(Pb)/符合RoHS标准的TDFN封装,其中已安装MAX15062CATA+。



应用

  • 4–20mA电流环路
  • 通用负载点电源
  • 替代高压LDO
  • HVAC与楼宇控制
  • 工业传感器
  • 过程控制

MAX15062C5EVKITE

用于5V输出电压应用的MAX15062评估套件

zoom

MAX15062C5EVKITE

用于5V输出电压应用的MAX15062评估套件

用于5V输出电压应用的MAX15062评估套件

特性和优点

  • 输入电压范围:6.5V至60V
  • 5V输出,300mA连续电流
  • 内部补偿
  • EN/UVLO用于开/关控制和可编程输入欠压闭锁
  • 峰值效率:95%
  • 500kHz开关频率
  • PFM或强制PWM工作模式
  • 打嗝模式过流保护
  • 开漏低电平有效RESET输出
  • 热关断
  • 无铅、8引脚、2mm x 2mm TDFN封装
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • 符合CISPR22 (EN55022) B类传导和电磁辐射骚扰相关要求

产品详情

MAX15062C5EVKITE#评估套件(EV套件)是一款装配完成且经过测试的电路板,用于演示MAX15062C 60V、300mA超小型、高效、同步降压转换器的性能。该评估套件具有较宽的6.5V至60V输入电压范围,在5V输出电压下,可提供高达300mA的负载电流。该器件具有欠压锁定、过流保护和热关断功能。该评估套件的开关频率为500kHz,通过提供的元件可达到95%的峰值效率。该评估套件还提供了一个针对传导、辐射EMI和热性能进行了优化的典型布局示例。有关该IC优势和特性的更多详细信息,请参考MAX15062数据手册。

该评估套件采用8引脚(2mm x 2mm)无铅(Pb)/符合RoHS标准的TDFN封装,其中已安装MAX15062CATA+。



应用

  • 4–20mA电流环路
  • 通用负载点电源
  • 替代高压LDO
  • HVAC与楼宇控制
  • 工业传感器
  • 过程控制
工具和仿真

工具及仿真模型 2

参考电路

参考电路 7

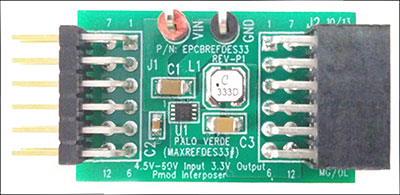

5815fig00

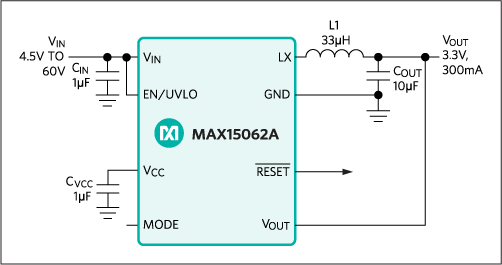

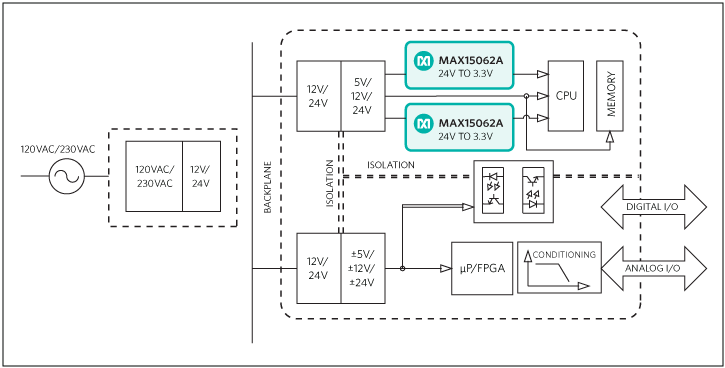

Step-Down Converter

zoomopens a dialog

Palo Verde (MAXREFDES33)

Step-Down Converter

Step-Down Converter

特性和优点

Applications

  • Industrial sensors
  • Process control
  • 4–20mA current loops
  • General-purpose point-of-load
  • High-voltage LDO replacement
  • HVAC and building control
  • PLCs

Features

  • Minimal external components and low system cost
  • Versatile functionality allows stocking of fewer DC-DC regulators
  • Low power dissipation
  • Reliable operation in adverse industrial environments
  • Pmod-compatible form factor
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

446.37 K

fig03

Go-IO Industrial IoT Reference Design

zoomopens a dialog

MAXREFDES212

Go-IO Industrial IoT Reference Design

Go-IO Industrial IoT Reference Design

特性和优点

  • Universal IO (UAIO), ±12.5V or ±25mA
  • 8 Digital Inputs, IEC 61131-2 compliant Types 1/3
  • 4 Digital Outputs, up to 1A with Safe Demag
  • IO-Link® Master, four ports, version 1.1 compliant
  • TMG IO-Link Master Stack
  • One RS-485 COM port, full duplex to 25Mbps data rate
  • Robust interfaces with integrated protection for ESD and surge

查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

106.65 M

MAXREFDES46

4-Channel Analog Input/Output

zoomopens a dialog

MAXREFDES46

4-Channel Analog Input/Output

4-Channel Analog Input/Output

特性和优点

Features

  • Programmable high-accuracy current/voltage output
  • High accuracy
  • ±10V, 0 to 10V, and 4–20mA Inputs
  • Current output drives 0 to 1kΩ
  • Voltage output drives loads down to 1kΩ
  • Extensive error reporting
  • Isolated power and data
  • Device drivers
  • Example C source code

Competitive Advantages

  • Flexibility
  • System safety
  • Small solution size

Applications

  • PLCs
  • DCS
  • Distributed I/Os
  • Embedded systems
  • Industrial control and automation
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

9.88 M

MAXREFDES61 - Block Diagram

16位、四路模拟输入微型PLC卡

MAXREFDES79

4端口IO-Link主机

MAXREFDES145 Reference Design Block Diagram

8-Channel IO-Link Master

zoomopens a dialog

MAXREFDES145

8-Channel IO-Link Master

8-Channel IO-Link Master

特性和优点

  • Fully IO-Link Version 1.1 Compliant
  • TEConcept IO-Link Master Stack
  • Easy-to-Use TEConcept TC Tool
  • 8 IO-Link Master Ports
  • Ships with All Cables Needed
  • Field Update Programmable

Competitive Advantages

  • Simultaneous 8-Port Operation
  • Easy-to-Use GUI
  • IODD Import
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

20.66 M

maxrefdes165 board

Four-Channel IO-Link Master

zoomopens a dialog

MAXREFDES165

Four-Channel IO-Link Master

Four-Channel IO-Link Master

特性和优点

Features:

  • Fully IO-Link Version 1.1 compliant
  • TMG TE IO-Link master stack
  • Easy-to-Use IO-Link Device Tool V5 from TMG
  • 4 IO-Link master ports
  • Ships with all required cables
  • Field-update programmable

Competitive Advantages

  • Simultaneous four-port operation
  • Easy-to-use GUI
  • IODD import
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

17.08 M
