MAX17502

60V、1A、超小尺寸、高效率、同步降压DC-DC转换器

更多 showmore-icon

内置FET、60V同步整流buck转换器,支持高效设计

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 无需外部元件,降低总体成本
    • 无需肖特基同步即可保持高效、低成本工作
    • 内部补偿,反馈驱动器输出3.3V和5V
    • 全陶瓷电容设计,提供紧凑布局
  • 减少DC-DC稳压器库存清单
    • 4.5V至60V宽输入电压范围
    • 0.9V至92% VIN可调输出电压
    • 提供高达1A电流
    • 600kHz和300kHz开关频率选择
    • 提供10引脚、3mm × 2mm TDFN封装和14引脚、5mm × 4.4mm TSSOP封装
  • 降低功耗
    • 峰值效率高于90%
    • 关断电流 = 0.9µA (典型值)
  • 在恶劣的工业环境下可靠工作
    • 打嗝式限流、吸电流限制和自动重启
    • 内置输出电压监测(开漏/RESET输出)
    • 电阻可编程EN/UVLO门限
    • 可调软启动和预偏置上电
    • 工业级高温-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
更多细节
show more Icon

MAX17502高效率、高电压、同步降压型DC-DC转换器工作于4.5V至60V输入电压范围,设计用于宽范围供电(0.9V至92%VIN)。器件提供高达1A输出电流,输出电压为3.3V和5V。工作温度范围内,输出电压精度保持在±1.7%以内。MAX17502工作在-40°C至+125°C工业温度范围,并提供紧凑TDFN和TSSOP封装。

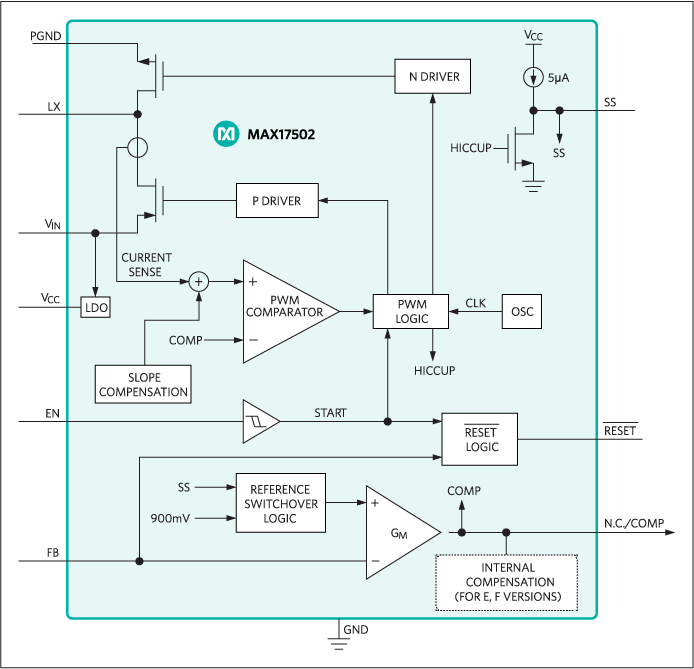

器件具有脉宽调制(PWM)峰值电流控制模式,PWM控制架构确保任何工作条件下开关频率保持恒定。低阻片上pMOS/nMOS开关在满载时仍可保持高效工作,允许使用小尺寸外部电感。相对于分立式方案,大大简化了电路布局。

为减小输入浪涌电流,通过SS引脚与地之间的外部电容,可调节电压软启动。器件还带有输出使能/欠压锁定引脚(EN/UVLO),允许用户在输入电压达到相应要求时开启器件。输出电压成功达到稳压范围时,经过一定延时,开漏/RESET引脚为系统提供电源就绪指示信号。器件支持打嗝模式限流保护,防止超载和输出短路条件下出现过大功耗。

应用

  • 基站、VOIP、电信
  • 电池供电设备
  • 通用负载点电源
  • 家庭影院
  • HVAC与楼宇控制
  • 工业过程控制
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17502EATB+
  • HTML
  • HTML
MAX17502EATB+T
  • HTML
  • HTML
MAX17502FATB+
  • HTML
  • HTML
MAX17502FATB+T
  • HTML
  • HTML
MAX17502GATB+
  • HTML
  • HTML
MAX17502GATB+T
  • HTML
  • HTML
MAX17502HAUD+
  • HTML
  • HTML
MAX17502HAUD+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 31, 2022

- 2266

WAFER FAB

MAX17502FATB+

量产

MAX17502FATB+T

量产

MAX17502GATB+

量产

MAX17502GATB+T

量产

5月 11, 2022

- 2236N

ASSEMBLY

MAX17502HAUD+

量产

MAX17502HAUD+T

量产

12月 11, 2018

- 1754N

ASSEMBLY

MAX17502HAUD+

量产

MAX17502HAUD+T

量产

1月 17, 2018

- 1722E

ASSEMBLY

MAX17502HAUD+

量产

MAX17502HAUD+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 31, 2022

- 2266

arrow down

WAFER FAB

MAX17502FATB+

量产

MAX17502FATB+T

量产

MAX17502GATB+

量产

MAX17502GATB+T

量产

5月 11, 2022

- 2236N

arrow down

ASSEMBLY

MAX17502HAUD+

量产

MAX17502HAUD+T

量产

12月 11, 2018

- 1754N

arrow down

ASSEMBLY

MAX17502HAUD+

量产

MAX17502HAUD+T

量产

1月 17, 2018

- 1722E

arrow down

ASSEMBLY

MAX17502HAUD+

量产

MAX17502HAUD+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

MAX17502GTEVKITE

采用TDFN封装的MAX17502评估套件

zoom

MAX17502GTEVKITE

采用TDFN封装的MAX17502评估套件

采用TDFN封装的MAX17502评估套件

特性和优点

  • 采用6.5V至60V输入电源供电
  • 可编程的5V输出电压、1A负载电流
  • 600kHz开关频率
  • 使能/UVLO输入
  • 电阻可编程UVLO阈值
  • 开漏低电平有效RESET输出
  • 过流和过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • 符合CISPR22 (EN55022) B类传导和电磁辐射骚扰相关要求

产品详情

MAX17502GTEVKITE#设计可靠,用于评估采用TDFN封装的MAX17502G高效、高压、同步降压型DC-DC转换器。该评估套件产生5V输出,负载电流高达1A,输入电源电压为6.5V至60V。该评估套件的固定开关频率为600kHz,可实现理想的效率和元件尺寸,同时采用强制PWM控制方案,可在所有负载和线路条件下提供恒定的开关工作频率。该评估套件还提供了一个针对传导、辐射EMI和热性能进行了优化的典型布局示例。有关该IC优势和特性的更多详细信息,请参考MAX17502数据手册。



应用

  • 基站、VOIP、电信
  • 电池供电设备
  • 通用负载点
  • 家庭影院
  • HVAC和楼宇控制
  • 工业过程控制

MAX17502GTEVKIT

MAX17502G评估板

zoom

MAX17502GTEVKIT

MAX17502G评估板

MAX17502G评估板

特性和优点

  • 工作在15V至60V输入电源
  • 12V输出电压
  • 1A输出电流
  • 600kHz开关频率
  • Enable/UVLO输入
  • 电阻可编程UVLO门限
  • RESET开漏输出
  • 过流和过热保护
  • 经过验证的PCB布局
  • 完全组装并经过测试

产品详情

MAX17502G评估板提供经过验证的设计,用于评估MAX17502G高效率、高压、同步降压DC-DC转换器,器件采用TDFN封装。评估板在15V至60V输入电源下产生12V电源,负载电流高达1A。评估板具有600KHz固定开关频率,用于优化效率和元件尺寸。评估板具有强制PWM控制机制,在所有负载和电源条件下采用固定开关频率工作。

应用

  • 汽车
  • 基站、VOIP、电信
  • 电池供电设备
  • 通用负载点电源
  • 家庭影院
  • HVAC与楼宇控制
  • 工业过程控制

MAX17502FTEVKIT

MAX17502F评估板

zoom

MAX17502FTEVKIT

MAX17502F评估板

MAX17502F评估板

特性和优点

  • 工作在7V至60V输入电源
  • 5V固定输出电压
  • 1A输出电流
  • 600kHz开关频率
  • 使能/UVLO输入
  • 电阻可编程UVLO门限
  • 漏极开路/RESET输出
  • 过流、高温保护
  • 经过验证的PCB布局
  • 完备安装并经过测试

产品详情

MAX17502F评估板(EV kit)提供经过验证的设计,用于评估MAX17502F高效、高压、同步整流的降压型DC-DC转换器,评估板采用该器件从7V至60V输入电源产生固定5V、负载电流高达1A的输出。评估板采用强制PWM控制架构,在任何负载和输入电压条件下,工作在固定开关频率。

应用

  • 应用
  • 汽车
  • 基站、VOIP、电信
  • 电池供电设备
  • 通用负载点电源
  • 家庭影院
  • HVAC与楼宇控制
  • 工业过程控制

MAX17502HEVKIT

MAX17502H评估板

zoom

MAX17502HEVKIT

MAX17502H评估板

MAX17502H评估板

特性和优点

  • 工作在4.5V至60V输入电压
  • 2.5V输出电压
  • 1A输出电流
  • 300kHz开关频率
  • Enable/UVLO输入
  • 电阻可编程UVLO门限
  • RESET开漏输出
  • 过流和过热保护
  • 经过验证的PCB布局
  • 完全组装并经过测试

产品详情

MAX17502H评估板(EV kit)提供经过验证的设计,用于评估MAX17502H高效率、高压、同步降压DC-DC转换器,器件采用TSSOP封装。评估板在4.5V至60V输入电压下产生2.5V电压,负载电流高达1A。器件具有强制PWM控制机制,在任何负载和电源条件下采用固定开关频率工作。

应用

  • 汽车
  • 基站、VOIP、电信
  • 电池供电设备
  • 通用负载点电源
  • 家庭影院
  • HVAC与楼宇控制
  • 工业过程控制

MAX17502ETEVKIT

MAX17502E评估板

zoom

MAX17502ETEVKIT

MAX17502E评估板

MAX17502E评估板

特性和优点

  • 工作在4.5V至60V输入电源
  • 3.3V固定输出电压
  • 1A输出电流
  • 600kHz开关频率
  • 使能/UVLO输入
  • 电阻可编程UVLO门限
  • 漏极开路/RESET输出
  • 过流、高温保护
  • 经过验证的PCB布局
  • 完备安装并经过测试

产品详情

MAX17502E评估板(EV kit)提供经过验证的设计,用于评估MAX17502E高效、高压、同步整流的降压型DC-DC转换器,评估板从4.5V至60V输入电源产生固定3.3V、负载电流高达1A的输出。MAX17502E采用强制PWM控制架构,在任何负载和输入电压条件下,工作在固定开关频率。

应用

  • 应用
  • 汽车
  • 基站、VOIP、电信
  • 电池供电设备
  • 通用负载点电源
  • 家庭影院
  • HVAC与楼宇控制
  • 工业过程控制
工具和仿真

工具及仿真模型 2

参考电路

参考电路 2

fig03

Go-IO Industrial IoT Reference Design

zoomopens a dialog

MAXREFDES212

Go-IO Industrial IoT Reference Design

Go-IO Industrial IoT Reference Design

特性和优点

  • Universal IO (UAIO), ±12.5V or ±25mA
  • 8 Digital Inputs, IEC 61131-2 compliant Types 1/3
  • 4 Digital Outputs, up to 1A with Safe Demag
  • IO-Link® Master, four ports, version 1.1 compliant
  • TMG IO-Link Master Stack
  • One RS-485 COM port, full duplex to 25Mbps data rate
  • Robust interfaces with integrated protection for ESD and surge

查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

106.65 M

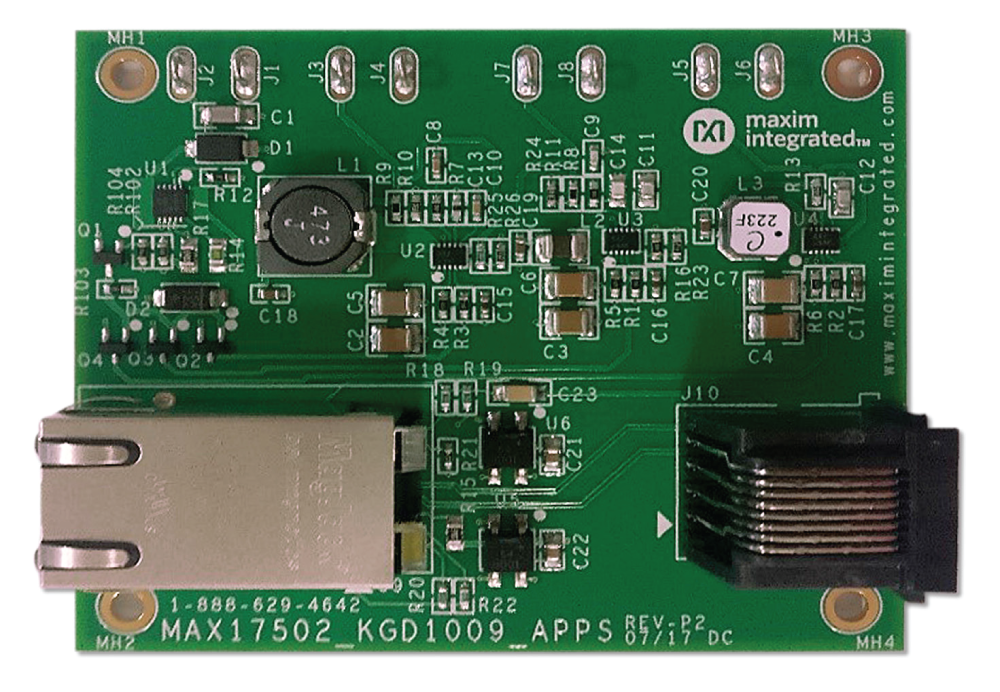

maxrefdes1009

IEEE 802.3af/at-Compliant, PD Interface with Three Ultra-Small, High-Efficiency, Synchronous DC-DC Buck Converters

zoomopens a dialog

MAXREFDES1009

IEEE 802.3af/at-Compliant, PD Interface with Three Ultra-Small, High-Efficiency, Synchronous DC-DC Buck Converters

IEEE 802.3af/at-Compliant, PD Interface with Three Ultra-Small, High-Efficiency, Synchronous DC-DC Buck Converters

特性和优点

  • IEEE 802.3af/at Compliance
  • 2-Event Classification
  • No Schottky-Synchronous Operation for High Efficiency and Reduced Cost
  • Internal Compensation and Feedback Divider for 5V Fixed Output Saves Space
  • All-Ceramic Capacitors, Ultra-Compact Layout
  • Peak Efficiency > 90%
  • 3mm × 2mm, 10-Pin TDFN and 5mm × 4.4mm, 14-Pin TSSOP Packages (MAX17502)
  • Thermally Enhanced, 3mm × 3mm, 10-Pin TDFN (MAX5969B)
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

1.16 M
