MAX17503

4.5V-60V、2.5A、高效、同步降压型DC-DC转换器,带内部补偿

更多 showmore-icon

业内仅有的60V、2.5A、内部FET同步Buck转换器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 无需外部元件,降低总体成本
    • 无肖特基同步工作,高效、低成本
    • 内部补偿,在任意输出电压下均可稳定工作
    • 全陶瓷电容方案:超小尺寸布局,外部元件只有8个
  • 缩减DC-DC调节器物料单
    • 4.5V至60V宽输入电压范围
    • 0.9V至90%µ输出电压
    • 整个温度范围内提供高达2.5A电流
    • 100kHz至2.2MHz可调节频率,带外同步
    • 采用20引脚、4mm x 4mm TQFN封装
  • 降低功耗
    • 峰值效率高于90%
    • PFM和DCM模式,轻载时保持高效
    • 关断电流仅为2.8µA (典型值)
  • 工作可靠
    • 打嗝模式限流和自动重试启动
    • 内置输出电压监测(低电平有效开漏RESET)
    • 电阻可编程EN/UVLO门限
    • 可调节软启动和预偏置上电
    • -40°C至+125°C工作温度范围
更多细节
show more Icon

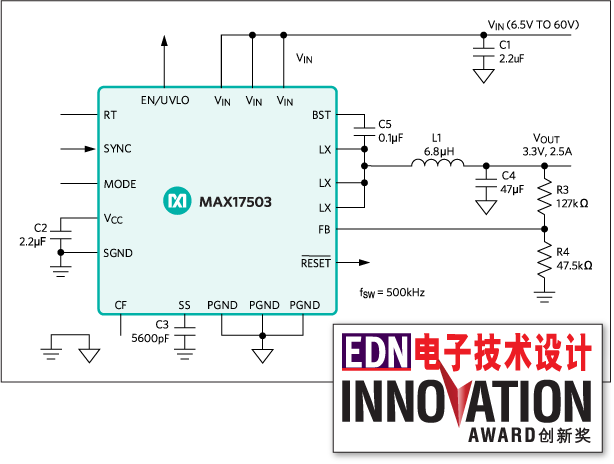

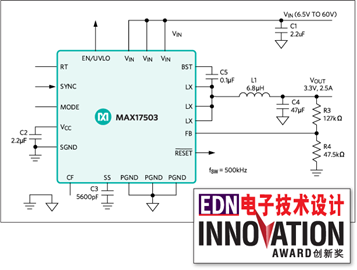

MAX17503是高效、高压、同步整流降压型转换器,内置双MOSFET,工作在4.5V至60V输入电压范围。器件提供高达2.5A及0.9V至90%IN输出电压。内部补偿覆盖整个输出电压范围,无需外部元件。反馈(FB)调节精度在-40°C至+125°C温度范围内为±1.1%。器件采用紧凑的(4mm x 4mm) TQFN无铅(Pb)封装,带裸焊盘;提供仿真模式。

器件采用峰值电流模式架构,带有MODE引脚,可用于在脉宽调制(PWM)、脉冲频率调制(PFM)或脉冲非连续传导模式(DCM)下控制器件工作。PWM工作模式在任何负载条件下都保持固定频率,在对开关频率敏感的应用中非常有用。PFM工作模式消除了负向电感电流以及轻载条件下额外的跳脉冲,以提高效率。DCM工作模式不采用跳脉冲,而是在轻载条件下仅禁止负向电感电流,所以在低于PFM模式的轻载条件下采用固定工作频率。DCM工作模式的效率介于PWM和PFM模式之间。低导通电阻片上MOSFET确保满载时保持高效,同时也简化了布局。

可编程软启动功能允许用户降低输入浪涌电流。器件还带有输出使能/欠压锁定引脚(EN/UVLO),允许用户在输入电压达到相应要求时开启器件。输出电压达到稳压范围时,经过一定延时后触发低电平有效RESET开漏输出,为系统提供电源就绪指示。

应用

  • 基站电源
  • 配电稳压器
  • 通用负载点电源
  • 高压单板系统
  • 工业电源
  • 壁式变压器稳压

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17503ATP+
  • HTML
  • HTML
MAX17503ATP+T
  • HTML
  • HTML
MAX17503SATP+
  • HTML
  • HTML
MAX17503SATP+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 19, 2021

- 2166

ASSEMBLY

MAX17503ATP+

量产

MAX17503ATP+T

量产

3月 11, 2019

- 1716

WAFER FAB

MAX17503ATP+

量产

MAX17503ATP+T

量产

MAX17503SATP+

量产

MAX17503SATP+T

量产

3月 12, 2018

- 1745

ASSEMBLY

MAX17503ATP+

量产

MAX17503ATP+T

量产

MAX17503SATP+

量产

4月 20, 2015

- 1483B_AMENDED

WAFER FAB

MAX17503ATP+

量产

MAX17503ATP+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 19, 2021

- 2166

arrow down

ASSEMBLY

MAX17503ATP+

量产

MAX17503ATP+T

量产

3月 11, 2019

- 1716

arrow down

WAFER FAB

MAX17503ATP+

量产

MAX17503ATP+T

量产

MAX17503SATP+

量产

MAX17503SATP+T

量产

3月 12, 2018

- 1745

arrow down

ASSEMBLY

MAX17503ATP+

量产

MAX17503ATP+T

量产

MAX17503SATP+

量产

4月 20, 2015

- 1483B_AMENDED

arrow down

WAFER FAB

MAX17503ATP+

量产

MAX17503ATP+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

MAX17503EVKITBE

用于5V输出电压应用的MAX17503评估套件

zoom

MAX17503EVKITBE

用于5V输出电压应用的MAX17503评估套件

用于5V输出电压应用的MAX17503评估套件

特性和优点

  • 采用6.5V至60V输入电源供电
  • 可编程的5V输出电压、2.5A负载电流
  • 开关频率:500kHz
  • 使能/UVLO输入,可通过电阻编程UVLO阈值
  • 可调软启动时间
  • 通过MODE引脚在PWM、PFM或DCM模式之间进行选择
  • 开漏低电平有效RESET输出
  • 外部时钟同步
  • 过流和过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • 符合CISPR22 (EN55022) B类传导和电磁辐射骚扰相关要求

产品详情

MAX17503EVKITBE#评估套件(EV套件)设计可靠,用于评估MAX17503高压、高效、同步降压型DC-DC转换器。该评估套件在负载电流高达2.5A时预设为5V输出,并具有500kHz开关频率以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压闭锁、可调软启动、开漏低电平有效RESET信号和外部时钟同步功能。该评估套件还提供了一个针对传导、辐射EMI和热性能进行了优化的典型布局示例。有关该IC优势和特性的更多详细信息,请参考MAX17503 IC数据手册。



应用

  • 基站电源
  • 配电稳压器
  • 通用负载点电源
  • 高压单板系统
  • 工业电源
  • 壁式变压器稳压

MAX17503EVKITB

MAX17503评估套件

zoom

MAX17503EVKITB

MAX17503评估套件

MAX17503评估套件

特性和优点

  • 采用6.5V至60V输入电源供电
  • 5V输出电压
  • 高达2.5A输出电流
  • 开关频率:500kHz
  • 使能/UVLO输入,可通过电阻编程UVLO阈值
  • 可调软启动时间
  • 通过MODE引脚在PWM、PFM或DCM模式之间进行选择
  • 开漏低电平有效RESET输出
  • 外部频率同步
  • 过流和过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17503 5V输出评估套件(EV套件)设计可靠,用于评估MAX17503高压、高效、同步降压型DC-DC转换器。该评估套件在负载电流高达2.5A时预设为5V输出,并具有500kHz开关频率以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压闭锁、可调软启动、开漏低电平有效RESET信号和外部频率同步功能。



应用

  • 基站电源
  • 配电稳压器
  • 通用负载点电源
  • 高压单板系统
  • 工业电源
  • 壁式变压器稳压

MAX17503EVKITA

MAX17503评估套件

zoom

MAX17503EVKITA

MAX17503评估套件

MAX17503评估套件

特性和优点

  • 采用5V至60V输入电源供电
  • 3.3V输出电压
  • 高达2.5A输出电流
  • 开关频率:450kHz
  • 使能/UVLO输入,可通过电阻编程UVLO阈值
  • 可调软启动时间
  • 通过MODE引脚在PWM、PFM或DCM模式之间进行选择
  • 开漏RESET输出
  • 外部频率同步
  • 过流和过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17503 3.3V输出评估套件(EV套件)设计可靠,用于评估MAX17503高压、高效、同步降压型DC-DC转换器。该评估套件在负载电流高达2.5A时预设为3.3V输出,并具有450kHz开关频率以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压闭锁、可调软启动、开漏低电平有效RESET信号和外部频率同步功能。



应用

  • 基站电源
  • 配电稳压器
  • 通用负载点电源
  • 高压单板系统
  • 工业电源
  • 壁式变压器稳压
工具和仿真

工具及仿真模型 2

参考电路

参考电路 2

maxrefdes98fig05

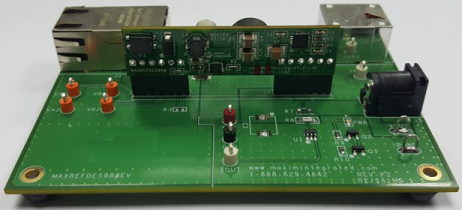

Non-isolated 5V/2.5A PoE Powered Device Power Supply

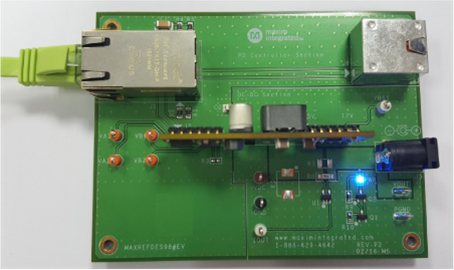

Connections of the MAXREFDES39# board with the PTMA210152M EV kit

MAXREFDES39#:通过MAX11300 PIXI IC进行功率放大器偏置
