概览
优势和特点
- 多达20路12位ADC输入，单端或差分
- ADC输入绝对电压范围
- 0V至+10V
- -5V至+5V
- -10V至0V
- 0V至+2.5V (直接ADC连接)
- 可编程采样平均，每个ADC端口均可
- 多达20路12位DAC输出，25mA电流驱动能力
- DAC输出电压范围
- 0V至+10V
- -5V至+5V
- -10V至0V
- 多达20路通用数字I/O
- GPI的输入范围为0V至+5V
- GPI的可编程门限范围为0V至+2.5V
- GPO的可编程输出范围为0V至+10V
- DAC和ADC的内部或外部电压基准
- 每个ADC配置PIXI端口可独立选择电压基准
- 内部和外部温度检测，精度为±1°C
- 相邻PIXI端口之间具有60Ω模拟开关
- +5V模拟电源
- 1.8V至5.0V兼容串行接口
- 20MHz SPI/QSPI兼容
- 小尺寸6mm x 6mm (面积共36mm2 )、40引脚TQFN封装和7mm x 7mm (面积共49mm2)、48引脚TQFP封装
产品详情

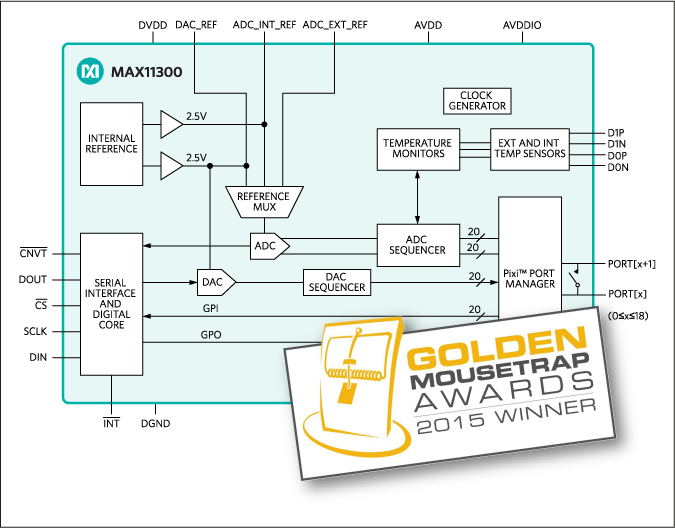

MAX11300在单片集成电路中集成PIXI™、12位、多通道模/数转换器(ADC)和12位、多通道、带缓冲数/模转换器(DAC)。器件提供20个混合信号、高压、双极性端口，可配置作为ADC模拟输入、DAC模拟输出、通用输入(GPI)、通用输出(GPO)或模拟开关端子。一个内部和两个外部温度传感器跟踪结温和环境温度。相邻一对端口可配置用于开漏器件逻辑电平转换器或模拟开关。
采用MAX11300配置GUI软件，可以为客户进行简单设计。观看视频学习(普通话)如何采用MAX11300 GUI配置软件和MAX11300 PMB评估表进行设计。
PIXI端口提供高灵活度硬件配置，适用于12位混合信号应用。MAX11300非常适合用于要求模拟和数字混合功能的应用。每个端口可独立配置，-10V至+10V内多达四个可选电压范围。
MAX11300允许每个ADC配置端口进行2、4、8、16、32、64或128次ADC采样平均，以提高噪声性能。DAC配置输出端口可驱动高达25mA电流。GPIO端口可设置为用户定义的逻辑电平，GPI与GPO配对形成逻辑电平转换器。
内部和外部温度测量监测可编程最小和最大温度限值条件，如果发生一个或多个条件，利用中断通知主机。通过串行接口提供温度测量结果。
MAX11300内置低噪声2.5V电压基准，并可选择使用外部电压基准，DAC和ADC采用独立基准输入。器件使用4线、20MHz、SPI兼容串行接口，利用5V模拟电源和1.8V至5.0V数字电源工作。PIXI端口使用-12.0V至+12.0V宽范围电压工作。
MAX11300采用40引脚、TQFN、6mm x 6mm封装或48引脚、TQFP、7mm x 7mm封装，工作在-40°C至+105°C温度范围。
应用

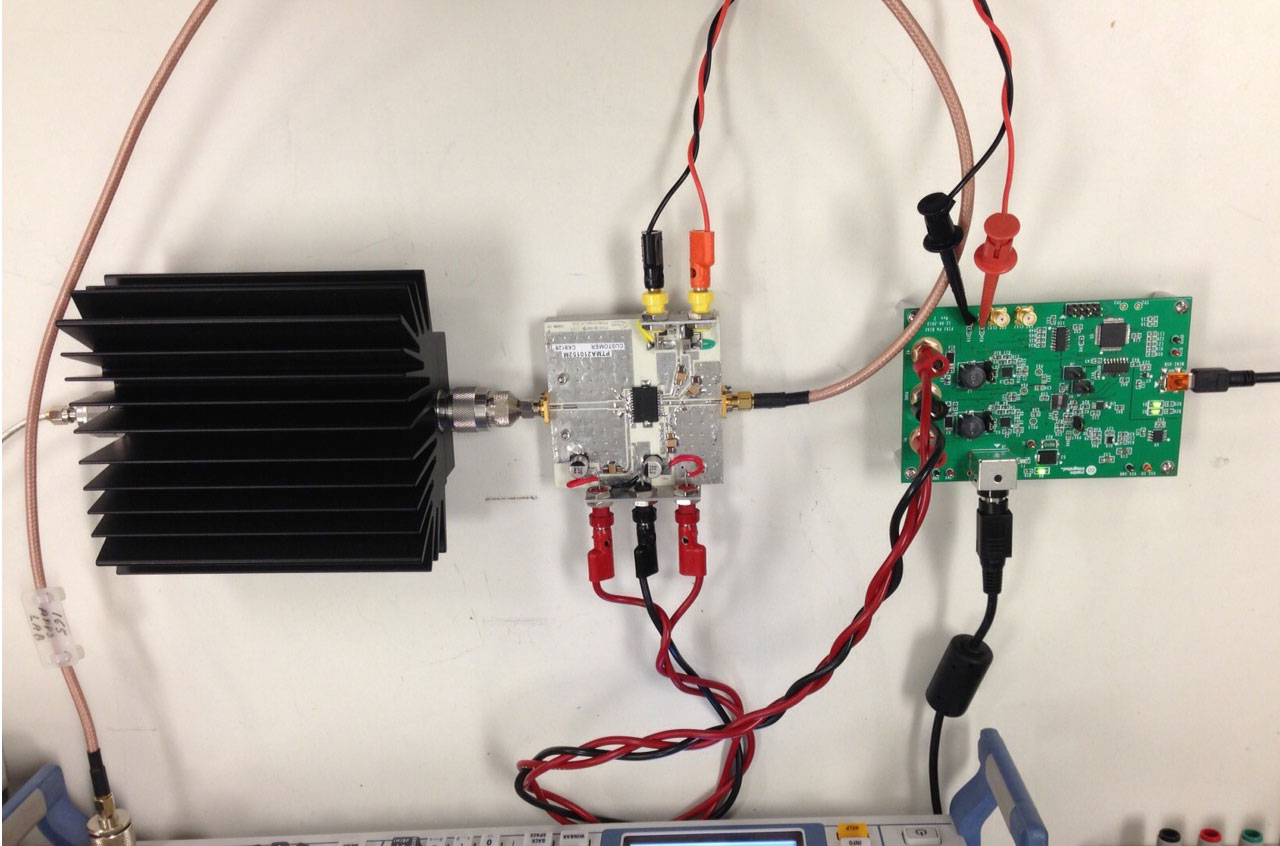

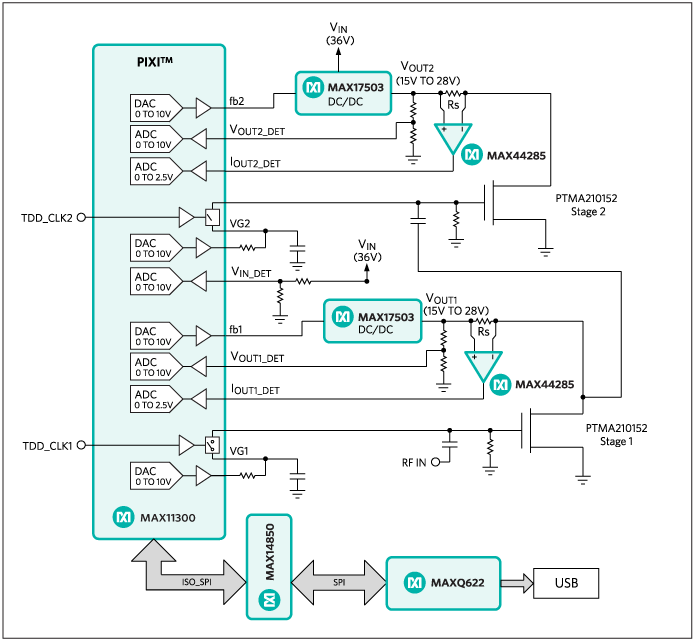

- 基站RF用电设备偏压控制器
- 光元件控制
- 工业控制与自动化
- 电源监视
- 系统监控和控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

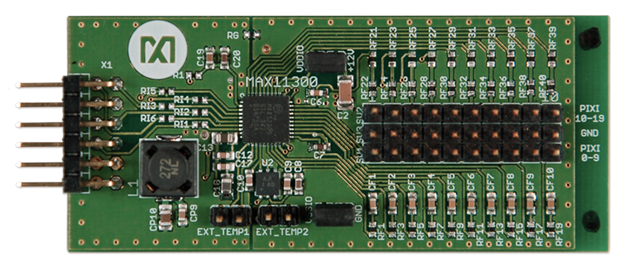

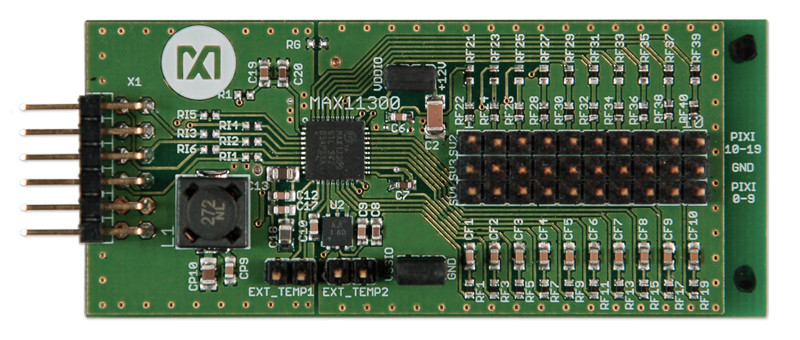

评估套件 (3)
参考资料
-
MAX11300 Reliability Data1/12/2023
-
UG-6487: MAX11300 (PIXI) Programmable Mixed-Signal I/O Device Applications Tutorial1/24/2018
-
UG-6232: MAX11312PMB# Peripheral Module and Munich2 (USB2PMB2#) Adapter Board Quick Start Guide8/29/2016
-
UG-6233: MAX11311PMB# Peripheral Module and Munich (USB2PMB1) Adapter Board Quick Start Guide4/25/2016
-
UG-6040: MAX11300/MAX11301 PIXI Configuration Software User Guide2/24/2015
-
UG-5795: MAX11300PMB1 Peripheral Module and Munich (USB2PMB1) Adapter Board Quick Start Guide7/16/2014

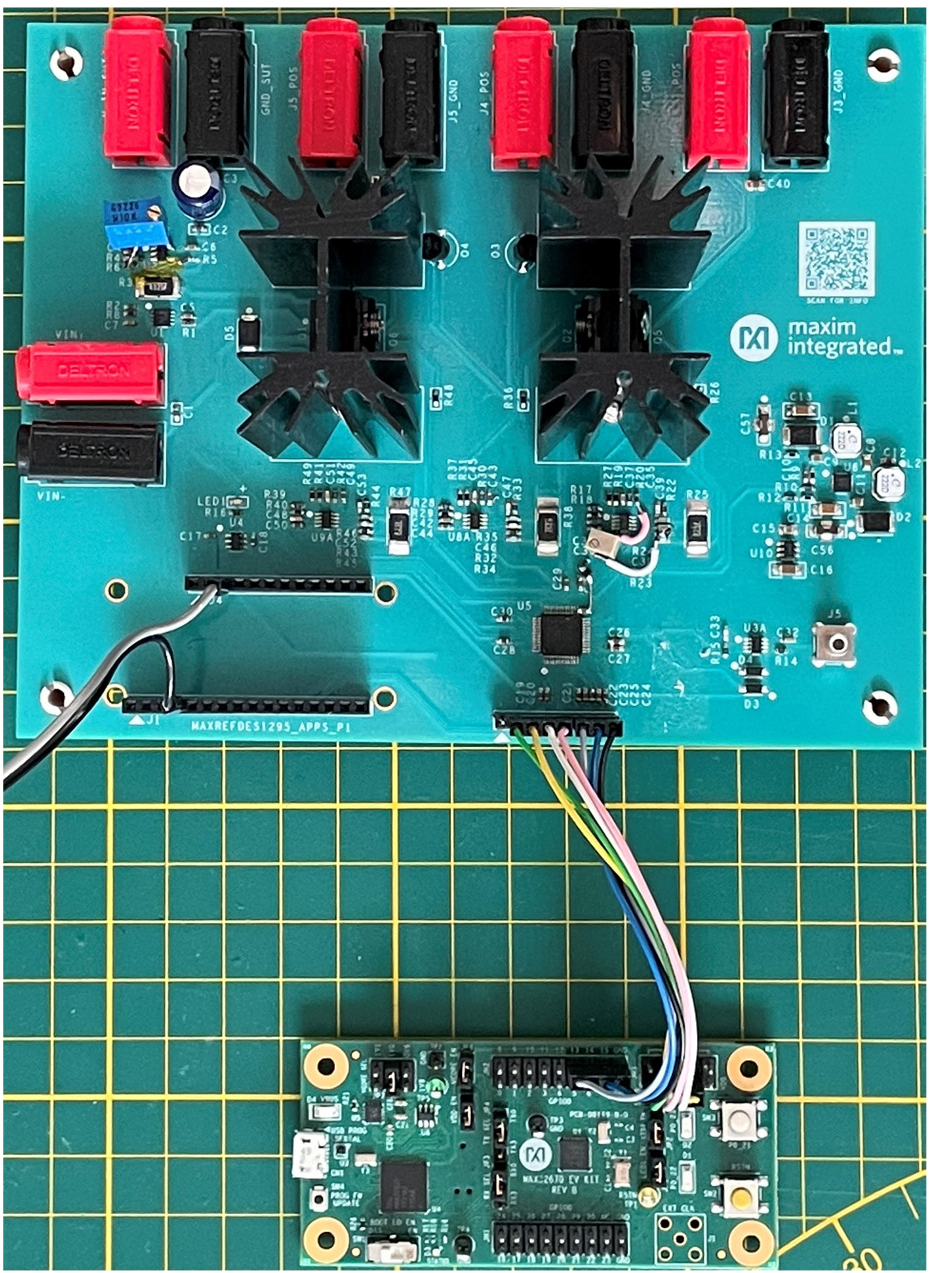

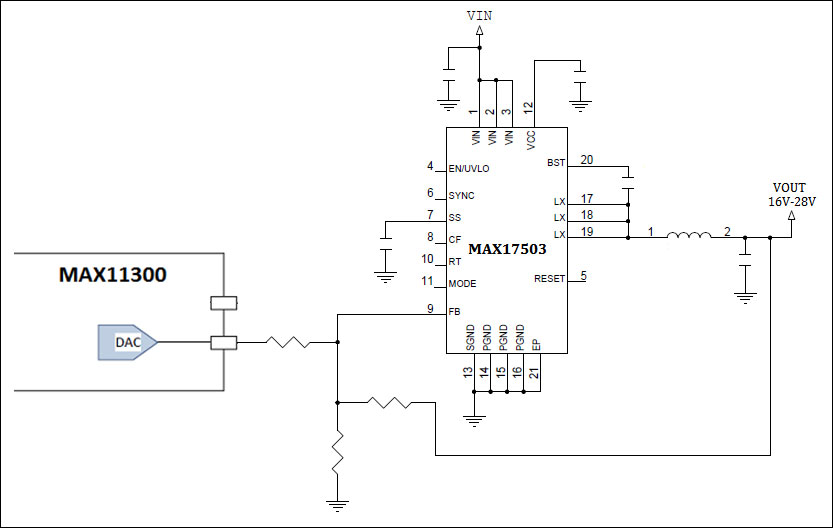

参考电路 (2)
