MAX32630

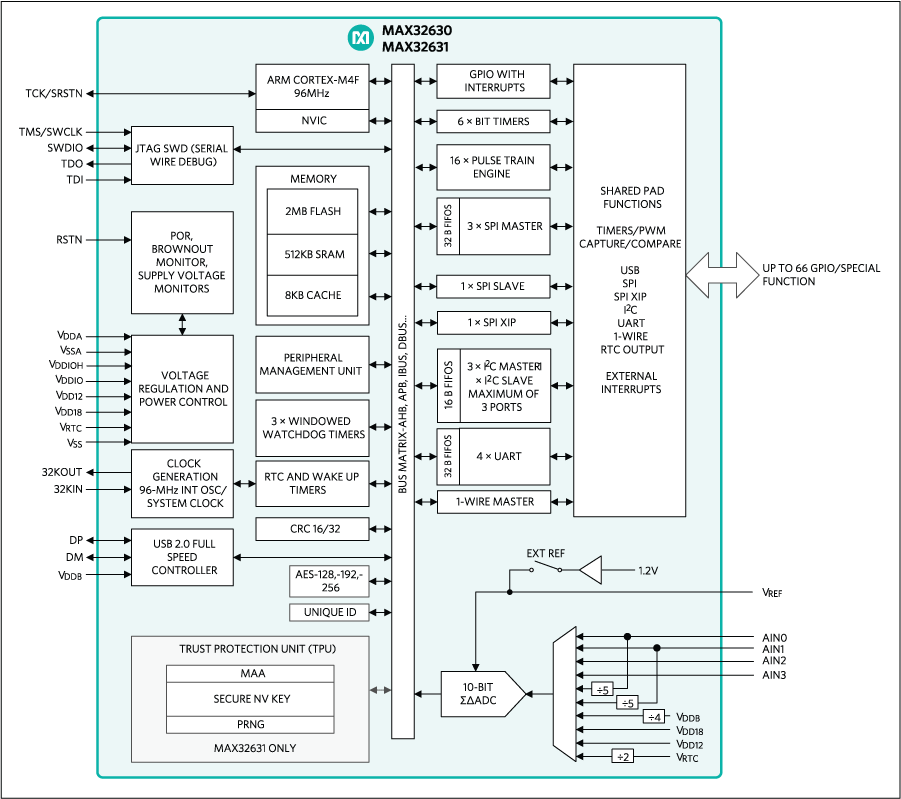

超低功耗Arm Cortex-M4,带有基于FPU的微控制器(MCU),带有2MB闪存和512KB SRAM

更多 showmore-icon

DARWIN系列U MCU绝佳的性能及功耗是工程师的最佳选择

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 用于可穿戴设备的高效微控制器
    • 内部振荡器工作频率高达96MHz
    • 低功耗4MHz振荡器系统时钟选项,用于始终就绪的监测应用
    • 2MB闪存存储器
    • 512KB SRAM
    • 8KB指令缓存
    • 1.2V核心电源电压
    • 1.8V至3.3V I/O电源
    • 可选3.3V ±5% USB电源
  • 电源管理最大程度延长电池应用的工作时间
    • 从缓存执行代码时,有功电流为106µA/MHz
    • 唤醒至96MHz时钟或4MHz时钟
    • 600nA低功耗模式(LP0)电流,使能RTC时
    • 3.5µW超低功耗数据保持睡眠模式(LP1),5µs快速唤醒至96MHz
  • 最优外设组合,提高平台扩展性
    • SPIX执行(XIP)引擎,以最小占位面积扩展内存
    • 3个SPI主机、1个SPI从机
    • 4个UART
    • 3个I²C主机、1个I²C从机
    • 1-Wire主机
    • 全速USB 2.0,带内部收发器
    • 16个脉冲序列(PWM)引擎
    • 6个32位定时器和3个看门狗定时器
    • 多达66个通用I/O
    • 1个10位Δ-Σ ADC,工作在7.8ksps
    • AES-64、-128、-256
    • RTC校准输出
  • 可靠的内置硬件安全(仅限MAX32631),保证宝贵IP和数据的安全
    • 信赖保护单元(TPU)包括MAA,支持ECDSA和模运算
    • PRNG种子发生器
    • 安全引导加载程序
更多细节
show more Icon

DARWIN是一种全新品类的低功耗微控制器,专为迅猛发展的物联网(IoT)而生。该器件的智能性令人难以置信,拥有业界最大的存储器,以及可大规模扩展的存储器架构。得益于可穿戴级电源技术,器件可永远运行。器件也非常坚固,足以抵御最高级的网络攻击。DARWIN微控制器可运行您能想到的任何应用 — 其他微控制器则望尘莫及。

U系列微控制器非常适合注重功耗或性能的可穿戴和IoT应用。MAX32630/MAX32631具有Arm® Cortex®-M4 FPU CPU,具有超低功耗、高效信号处理功能,且大大降低功耗,简单易用。

灵活的电源模式、智能外设管理单元(PMU)、动态时钟门控和固件控制功率门控最大程度降低特定应用的功耗。

提供多个SPI、UART、I2C、1-Wire®主机接口和USB接口。带可选参考的四输入、10位ADC能够监测外部传感器。

所有版本均提供硬件AES引擎。MAX32631为安全版本,带有信赖保护单元(TPU),提供用于快速ECDSA的模运算加速器(MAA),以及硬件PRNG熵发生器。

MAX32630用户指南

Maxim低功耗ARM微控制器工具链(Mac)

Maxim低功耗ARM微控制器工具链(Windows)

应用

  • 健身监测器
  • 便携式医疗设备
  • 传感器集线器
  • 运动手表
  • 可穿戴医疗设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX32630ICQ+
  • HTML
  • HTML
MAX32630IWG+
  • HTML
  • HTML
MAX32630IWG+T
  • HTML
  • HTML
MAX32630IWQ+
  • HTML
  • HTML
MAX32630IWQ+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 25, 2018

- 1779B

DESIGN

MAX32630IWQ+

量产

MAX32630IWQ+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 25, 2018

- 1779B

arrow down

DESIGN

MAX32630IWQ+

量产

MAX32630IWQ+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

MAX32631-EVKIT

MAX32630/MAX32631评估板

zoom

MAX32631-EVKIT

MAX32630/MAX32631评估板

MAX32630/MAX32631评估板

特性和优点

  • 提供Olimex ARM-USB-TINY-H JTAG调试器通过标准20引脚ARM JTAG连接头连接,很容易装载和调试代码
  • 可选择的PMIC电源包括通过CN2连接的USB电源、通过J2连接器供电的外部电池,或者通过测试点TP12和TP13连接的台式电源。
  • 可选的板载外设(开关、LED、OLED显示、SPI闪存、Bluetooth® LE收发器)电源
  • 用于连接MAX3263X I/O引脚和模拟前端(AFE)输入信号的连接头
  • USB Micro-B连接至MAX3263x USB设备控制器
  • USB Micro-B连接至USB-UART桥,可选择MAX3263x内部UART 0和UART 1
  • MAX3263X内部实时时钟(RTC)
  • 板载Bluetooth 4.0 BLE收发器,带芯片天线
  • 通用按键开关和指示LED (全部连接至GPIO),用于用户I/O
  • 原型配置(0.1in网格),含用于用户电路的集成电源

产品详情

MAX3263x评估板(EV kit)为评估MAX3263x微控制器的性能提供了便利的平台。评估板也提供了完整的功能系统,理想用于开发和调试应用。

应用

  • 健身监测器
  • 便携式医疗设备
  • 传感器集线器
  • 运动手表
  • 可穿戴医疗设备

MAXIOTKIT

MAX32630、MAX11301、MAX30003、MAX30101、MAX30205、MAX30205EVSYS、MAX32630FTHR、MAX11301WING、MAX30003WING、MAX30101WING评估套件

zoom

MAXIOTKIT

MAX32630、MAX11301、MAX30003、MAX30101、MAX30205、MAX30205EVSYS、MAX32630FTHR、MAX11301WING、MAX30003WING、MAX30101WING评估套件

MAX32630、MAX11301、MAX30003、MAX30101、MAX30205、MAX30205EVSYS、MAX32630FTHR、MAX11301WING、MAX30003WING、MAX30101WING评估套件

特性和优点

  • MAX32630FTHR Feather板
    • MAX32630低功耗微控制器
    • MicroSD卡连接器
    • Mbed™ HDK调试接口
    • 蓝牙兼容
  • MAX11301WING Feather Wing
    • 20个可配置混合信号端口
    • 提供相邻PIXI®端口之间的模拟开关
  • MAX30003WING Feather Wing
    • 集成高分辨率数据转换器的临床级ECG AFE
    • 内置心率检测
  • MAX30101WING Feather Wing
    • 高灵敏度脉搏血氧仪和心率传感器r
  • MAX30205EVSYS
    • 人体温度传感器

产品详情

Maxim Integrated让便捷的远程健康监测变得触手可及。借助模块化架构,在几分钟内即可快速轻松地装配各种系统。系统灵活性源于FeatherWing®外形尺寸,通过添加或移除所需传感器、启用或禁用特定传感器以及将频率数据传输到在线仪表板来提供即插即用接口。该系统基于Maxim Integrated低功耗微控制器构建,可确保为移动设计提供尽可能低的功耗。



应用

  • 健身监测器
  • 便携式医疗设备
  • 传感器集线器
  • 运动手表
  • 可穿戴医疗设备
reference details image

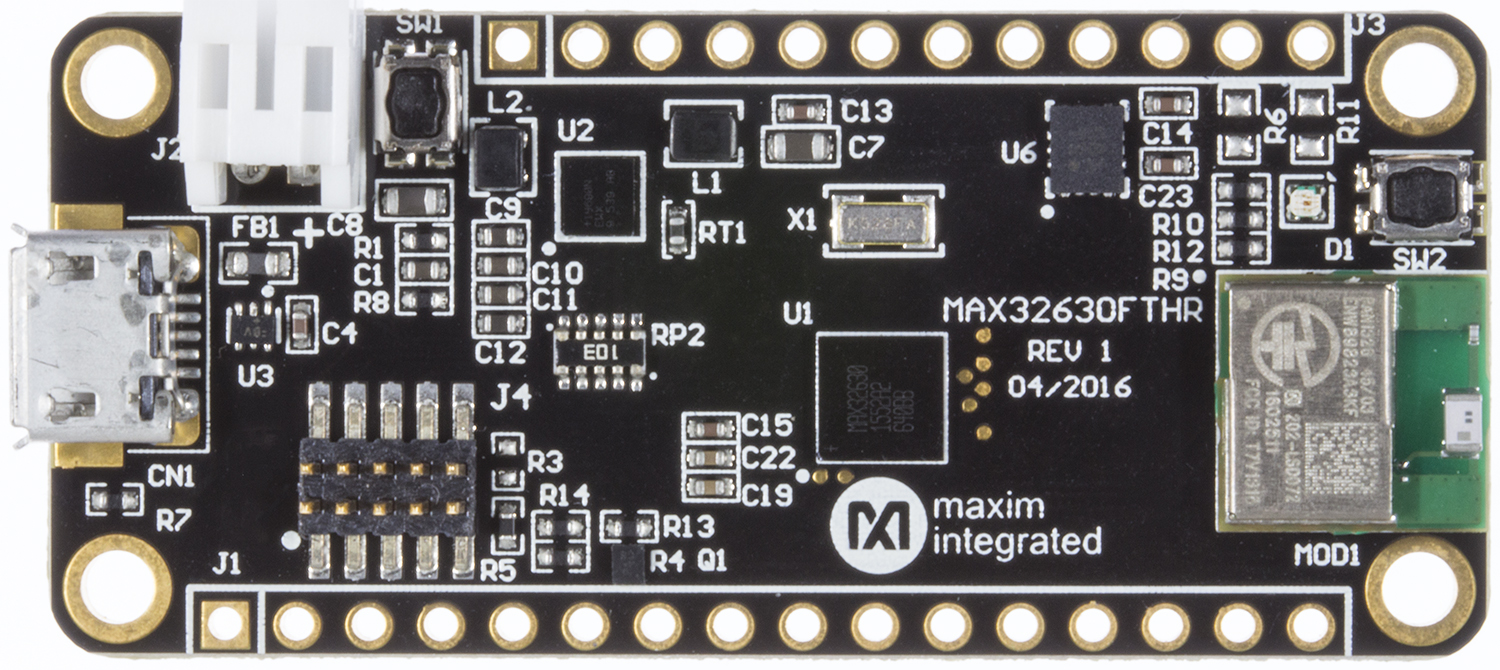

MAX32630FTHR

MAX32630FTHR应用平台

zoom

MAX32630FTHR

MAX32630FTHR应用平台

MAX32630FTHR应用平台

特性和优点

  • MAX32630微控制器
    • ARM Cortex-M4F,96MHz
    • 2048KB闪存存储器
    • 512KB SRAM
    • 8KB指令缓存
    • 全速USB 2.0
    • 3个SPI主机,1个从机
    • 3个I2C主机,1个从机
    • 4个UART
    • 1-Wire主机
    • 66路GPIO
    • 4个输入10位ADC
  • MAX14690可穿戴设备PMIC
    • 带智能选择器的电池充电器
    • 双Micro IQ Buck调节器
    • 三个Micro IQ线性调节器
    • 上电/关断排序控制器
  • 电压监测器多路复用器
    • 扩展连接
    • 兼容面包板的连接头
    • Micro SD卡连接器
    • 电池连接器
    • Micro USB连接器
  • 集成外设
    • RGB指示LED
    • 6轴加速度计/陀螺仪
    • 双模蓝牙模块
    • 用户按钮
  • mbed® HDK调试接口
    • 拖放式编程
    • SWD调试器
    • 虚拟UART控制台

产品详情

MAX32630FTHR Pegasus电路板为快速开发平台,设计用于帮助工程师快速实施采用MAX32630 ARM® Cortex®-M4F微控制器的电池优化方案。电路板也包括MAX14690可穿戴设备PMIC,以提供最优的电源转换和电池管理。电路板尺寸非常小,只有0.9in x 2.0in,双排连接头,兼容面包板和商用外设扩展板。此外,电路板上提供各种外设,包括双模式Bluetooth®模块、micro SD存储卡连接器、6轴加速度计/陀螺仪、RGB指示LED和按钮。这就为快速概念验证和早期软件开发提供了功率优化的灵活平台,加快上市时间。

登录:https://developer.mbed.org/platforms/MAX32630FTHR/使用该电路板开始开发工作。

应用

  • 健身监测器
  • 便携式医疗设备
  • 传感器集线器
  • 运动手表
  • 可穿戴医疗设备

MAX32630-EVKIT

MAX32630/MAX32631评估板

zoom

MAX32630-EVKIT

MAX32630/MAX32631评估板

MAX32630/MAX32631评估板

特性和优点

  • 提供Olimex ARM-USB-TINY-H JTAG调试器通过标准20引脚ARM JTAG连接头连接,很容易装载和调试代码
  • 可选择的PMIC电源包括通过CN2连接的USB电源、通过J2连接器供电的外部电池,或者通过测试点TP12和TP13连接的台式电源。
  • 可选的板载外设(开关、LED、OLED显示、SPI闪存、Bluetooth® LE收发器)电源
  • 用于连接MAX3263X I/O引脚和模拟前端(AFE)输入信号的连接头
  • USB Micro-B连接至MAX3263x USB设备控制器
  • USB Micro-B连接至USB-UART桥,可选择MAX3263x内部UART 0和UART 1
  • MAX3263X内部实时时钟(RTC)
  • 板载Bluetooth 4.0 BLE收发器,带芯片天线
  • 通用按键开关和指示LED (全部连接至GPIO),用于用户I/O
  • 原型配置(0.1in网格),含用于用户电路的集成电源

产品详情

MAX3263x评估板(EV kit)为评估MAX3263x微控制器的性能提供了便利的平台。评估板也提供了完整的功能系统,理想用于开发和调试应用。

应用

  • 健身监测器
  • 便携式医疗设备
  • 传感器集线器
  • 运动手表
  • 可穿戴医疗设备
参考电路

参考电路 5

MAXREFDES103# system diagram

腕式SpO2、HR和HRV健康传感器平台

zoomopens a dialog

MAXREFDES103

腕式SpO2、HR和HRV健康传感器平台

腕式SpO2、HR和HRV健康传感器平台

特性和优点

  • 光电容积脉搏波描记法(PPG)
  • 腕带嵌入式心率、血氧饱和度(SpO2)算法
  • 心率变异性(HRV)、呼吸率、睡眠质量库算法
  • 可穿戴健康手环外形尺寸
  • MAX32664传感器中枢
  • MAX86141 PPG模拟前端
  • 三轴加速度计
  • Windows® 和Android图形用户界面
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

83.43 M

视频

Thumbnail Image

10月 04, 2022

01:45

How to Get Your Healthcare Wearable Off the Ground Faster

MAXREFDES101

Health Sensor Platform 2.0

fig03

Go-IO Industrial IoT Reference Design

zoomopens a dialog

MAXREFDES212

Go-IO Industrial IoT Reference Design

Go-IO Industrial IoT Reference Design

特性和优点

  • Universal IO (UAIO), ±12.5V or ±25mA
  • 8 Digital Inputs, IEC 61131-2 compliant Types 1/3
  • 4 Digital Outputs, up to 1A with Safe Demag
  • IO-Link® Master, four ports, version 1.1 compliant
  • TMG IO-Link Master Stack
  • One RS-485 COM port, full duplex to 25Mbps data rate
  • Robust interfaces with integrated protection for ESD and surge

查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

106.65 M

maxrefdes1295 figure 1

Smart Electronic Load Using the MAX32630FTHR and MAX11300

maxrefdes 105 photo 1

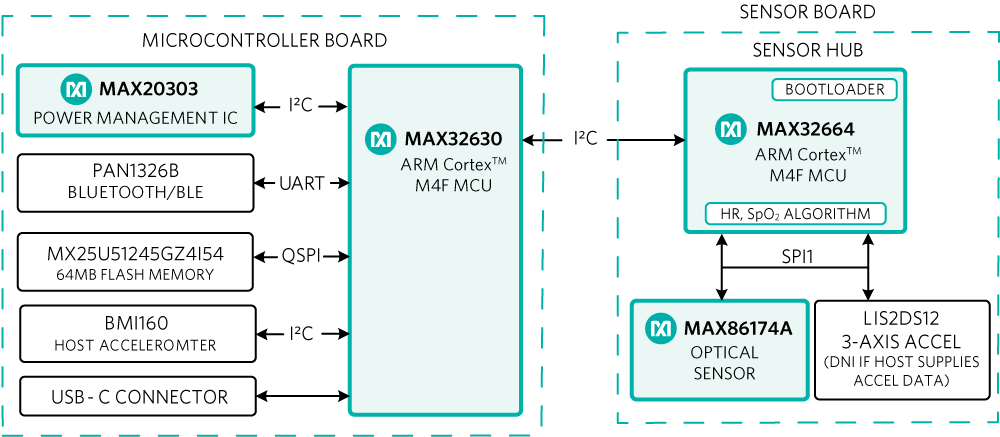

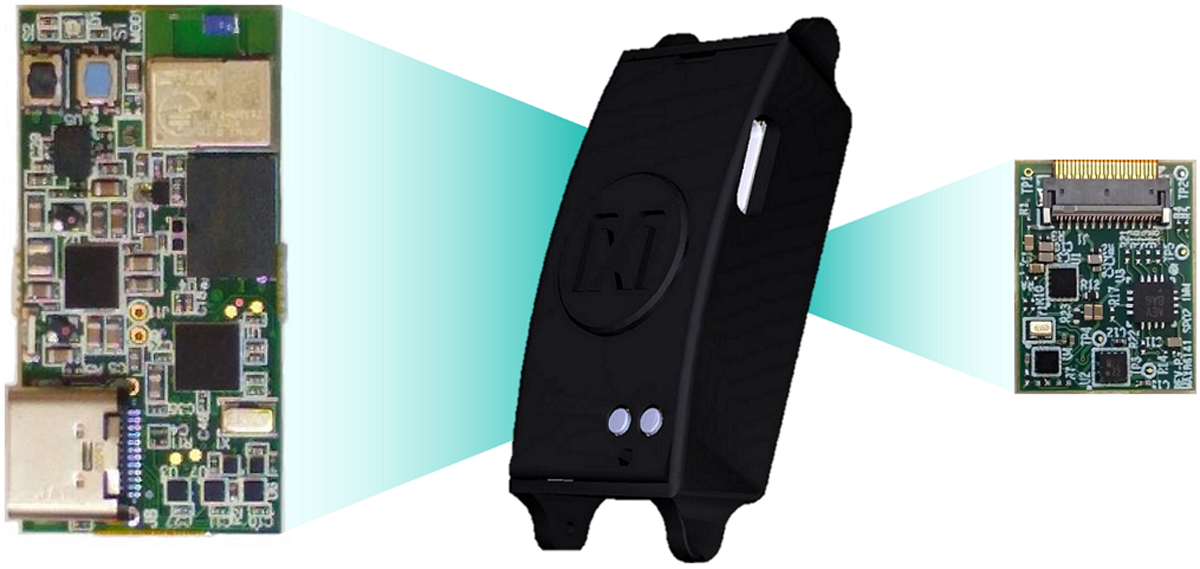

腕式SpO2、心率(HR)和心率变异性(HRV)健康传感器平台

zoomopens a dialog

MAXREFDES105

腕式SpO2、心率(HR)和心率变异性(HRV)健康传感器平台

腕式SpO2、心率(HR)和心率变异性(HRV)健康传感器平台

特性和优点

特性

  • PPG
  • 腕带嵌入式心率、血氧饱和度(SpO2)算法
  • HRV、呼吸率、睡眠质量库算法
  • 可穿戴健康手环外形尺寸
  • MAX32664传感器中枢
  • MAX86174A PPG模拟前端
  • 三轴加速度计
  • Windows®和Android图形用户界面

应用

  • 远程患者监护/生命体征贴片
查看参考设计详情 external link
