MAX30205

体温传感器

更多 showmore-icon

临床级温度传感器,为测温仪应用提供±0.1°C (最大值)精度

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高精度和低电压工作帮助设计者满足误差和功耗需求
    • 0.1°C精度(37°C至39°C)
    • 16位(0.00390625°C)温度分辨率
    • 2.7V至3.3V供电电压范围
  • 单次温度转换和关断模式帮助降低功耗
  • 600µA (典型值)工作电流
  • 数字功能使其非常容易集成到任何系统
    • 可选超时,防止总线锁定
    • 独立的开漏OS输出,可作为中断或比较器/温度监控器输出。
更多细节
show more Icon

MAX30205温度传感器可高精度测量温度,提供过热报警/中断/关断输出。器件利用高分辨率、Σ-Δ、模/数转换器(ADC)将温度测量值转换为数字形式。焊接到最终PCB上时,精度满足ASTM E1112的临床测温仪技术规范。通过I2C兼容2线串行接口进行通信。

I2C串行接口支持标准写字节、读字节、发送字节和接收字节命令,以读取温度数据以及配置开漏过热关断输出模式。

MAX30205具有三条地址选择线,提供总共32个可用地址。传感器采用2.7V至3.3V供电电压范围、600µA低供电电流、锁定保护I2C兼容接口,使其可理想用于可穿戴健身和医疗应用。

器件采用8引脚TDFN封装,工作在0°C至+50°C温度范围。

应用

  • 健身
  • 医疗

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX30205MTA+
  • HTML
  • HTML
MAX30205MTA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2018

- 1786

ELECTRICAL DATASHEET

MAX30205MTA+

量产

MAX30205MTA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2018

- 1786

arrow down

ELECTRICAL DATASHEET

MAX30205MTA+

量产

MAX30205MTA+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

MAXIOTKIT

MAX32630、MAX11301、MAX30003、MAX30101、MAX30205、MAX30205EVSYS、MAX32630FTHR、MAX11301WING、MAX30003WING、MAX30101WING评估套件

zoom

MAXIOTKIT

MAX32630、MAX11301、MAX30003、MAX30101、MAX30205、MAX30205EVSYS、MAX32630FTHR、MAX11301WING、MAX30003WING、MAX30101WING评估套件

MAX32630、MAX11301、MAX30003、MAX30101、MAX30205、MAX30205EVSYS、MAX32630FTHR、MAX11301WING、MAX30003WING、MAX30101WING评估套件

特性和优点

  • MAX32630FTHR Feather板
    • MAX32630低功耗微控制器
    • MicroSD卡连接器
    • Mbed™ HDK调试接口
    • 蓝牙兼容
  • MAX11301WING Feather Wing
    • 20个可配置混合信号端口
    • 提供相邻PIXI®端口之间的模拟开关
  • MAX30003WING Feather Wing
    • 集成高分辨率数据转换器的临床级ECG AFE
    • 内置心率检测
  • MAX30101WING Feather Wing
    • 高灵敏度脉搏血氧仪和心率传感器r
  • MAX30205EVSYS
    • 人体温度传感器

产品详情

Maxim Integrated让便捷的远程健康监测变得触手可及。借助模块化架构,在几分钟内即可快速轻松地装配各种系统。系统灵活性源于FeatherWing®外形尺寸,通过添加或移除所需传感器、启用或禁用特定传感器以及将频率数据传输到在线仪表板来提供即插即用接口。该系统基于Maxim Integrated低功耗微控制器构建,可确保为移动设计提供尽可能低的功耗。



应用

  • 健身监测器
  • 便携式医疗设备
  • 传感器集线器
  • 运动手表
  • 可穿戴医疗设备

MAX30205EVSYS

MAX30205评估板

zoom

MAX30205EVSYS

MAX30205评估板

MAX30205评估板

特性和优点

  • 快速评估MAX30205
  • USB供电
  • 完全装配并经过测试
  • Windows® 7/8/10兼容软件

产品详情

MAX30205评估板(EV kit)为评估MAX30205体温传感器提供了便利的平台。传感器采用高分辨率、Σ-Δ、模/数转换器,高精度测量温度并将其转换为数字形式。评估板包括USB至I2C转换控制器和GUI程序,简化评估过程。

应用

  • 健身
  • 医疗
参考电路

参考电路 2

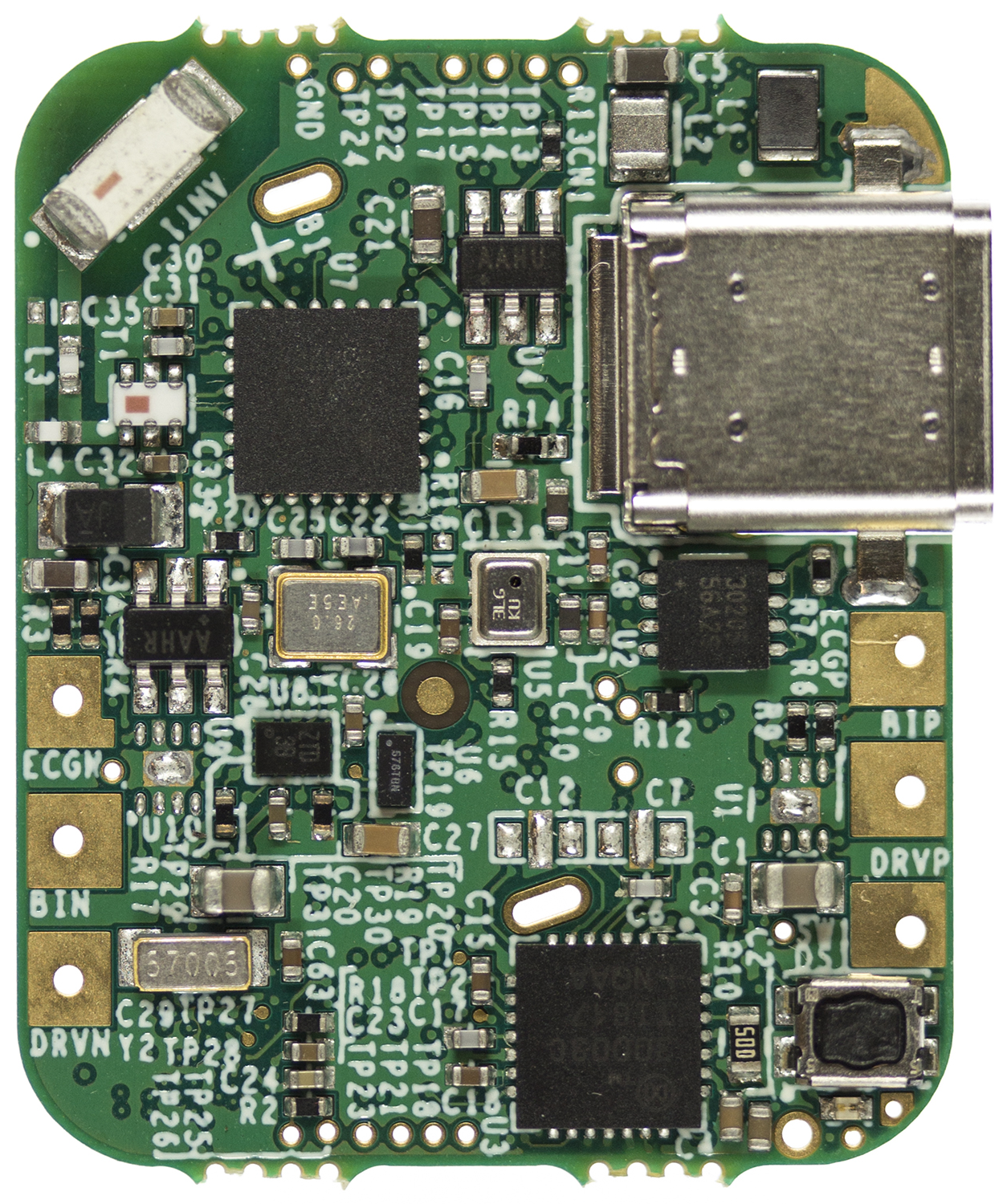

MAXREFDES100

健康传感器平台

zoomopens a dialog

MAXREFDES100

健康传感器平台

健康传感器平台

特性和优点

  • 体表温度
  • 心率
  • 生物电势测量(ECG)
  • 运动
  • 旋转
  • 大气压
查看参考设计详情 external link
