MAX20303
Info: : 量产
searchIcon
cartIcon

MAX20303

可穿戴设备电源管理方案

更多 showmore-icon

延长可穿戴电子设备的电池寿命

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 延长电池充电间隔
    • 2个微小IQ Buck调节器(每个小于1µA IQ (典型值))
      • 220mA输出
      • Buck1：0.8V至2.375V，25mV步长
      • Buck2：0.8V至3.95V，50mV步长
    • 微小IQ LV LDO/负载开关(1µA IQ (典型值))
      • 1.16V至2.0V输入电压
      • 50mA输出
      • 0.5V至1.95V输出，25mV步长
    • 微小IQ LDO/负载开关(1µA IQ (典型值))
      • 1.71V至5.5V输入电压
      • 100mA输出
      • 0.9V至4V，100mV步长
      • 微小IQ 升/降压调节器(1.3µA IQ (典型值))
        • 250mW输出
        • 2.5V至5V，100mV步长
    • 易于实现的Li+电池充电
      • 较宽的快充电流范围：5mA至500mA
      • 智能电源选择器
        • 28V/-5.5V容限输入
        • 可编程JEITA电流/电压特性
    • 高度集成，最大程度降低方案的占位面积
      • 安全输出LDO
        • 15mA，CHGIN出现时
        • 5V或3.3V
      • 触觉驱动器
        • ERM/LRA驱动器，带快速启动和断开
        • 自动谐振跟踪(仅限LRA)
      • 支持宽范围显示选项
        • 微小IQ Boost调节器(2.4µA IQ(典型值))
          • 300mW输出
          • 5V至20V，250mV步长
      • 3通道流入电流源
        • 20V容限
        • 0.6至30mA可编程
      • 优化系统控制
        • 上电/复位控制器
        • 可编程按键控制器
        • 可编程电源排序
        • 工厂保鲜模式
        • 片上电压监测电路多路复用器和模/数转换器(ADC)
更多细节
show more Icon

MAX20303为高度集成、可编程电源管理方案，设计用于超低功耗可穿戴应用。器件针对尺寸和效率进行优化，通过延长电池寿命和缩小方案总尺寸，增强最终产品的价值。一组灵活的电源优化电压调节器，包括多个降压、升压、升/降压和线性调节器，提供高度集成，并且能够组成完全优化的电源架构。每个调节器的静态电流特别优化到1µA (典型值)，以延长随时就绪应用中的电池寿命。

MAX20303包括完备的电池管理方案，包括电池密封、充电器、电源通路和电量计。充电器中内置热管理和输入保护。

器件也包括工厂可编程的按键控制器，带有多路输入，可定制为适合特殊的产品UX要求。包括三个集成LED电流驱动，用于指示或背光照明功能；带有自动谐振跟踪的ERM/LRA驱动器能够为用户提供精良的触觉反馈。

器件可通过I2C接口进行配置，允许编程不同的功能和读取器件状态，包括能够通过集成ADC读取温度和电源电压。

器件采用56焊球、0.5mm焊球间距、3.71mm x 4.21mm、晶圆级封装(WLP)，工作在-40°C至+85°C扩展级温度范围。

应用

  • IoT
  • 可穿戴设备
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX20303

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 设计笔记
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 07/03/2024
英文

MAX20303: PMIC with Ultra Low IQ Voltage Regulators, Battery Charger and Fuel Gauge for Small Lithium Ion Systems Data Sheet (Rev.13)

打开PDF文件

redirect
3.31 M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2018
英文
UG-6780: MAXREFDES101# Health Sensor Platform 2.0 User Guide redirect icon

2.00M

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX20303 Reliability Data redirect icon

45.00K

download

下载 PDF

设计笔记

2

PDF Vector

PDF

更新 07/01/2018
英文
Design Solutions 132 - Designing for Wearable Health and Fitness? Think Inside the Box redirect icon

496.43K

download

下载 PDF

PDF Vector

PDF

更新 09/22/2023
英文
Design Solutions 147 - Take a Weight Off Your Chest with a Wrist-Worn ECG Monitor redirect icon

729.15 K

download

下载 PDF

技术文章

3

PDF Vector

HTML

更新 05/09/2019
英文
Take a Weight Off Your Chest with a Wrist-Worn ECG Monitor redirect icon

PDF Vector

HTML

更新 10/20/2023
日文
ウェアラブル/ヘルスケア機器に最適なパワーマネジメント・ソリューション redirect icon

PDF Vector

HTML

更新 02/26/2023
日文
遠隔・個別化医療の未来を担うアナログ・デバイセズ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 1

MAX20303: PMIC with Ultra Low IQ Voltage Regulators, Battery Charger and Fuel Gauge for Small Lithium Ion Systems Data Sheet (Rev.13)

可靠性数据 1

MAX20303 Reliability Data

用户手册 1

UG-6780: MAXREFDES101# Health Sensor Platform 2.0 User Guide

设计笔记 2

Design Solutions 132 - Designing for Wearable Health and Fitness? Think Inside the Box
Design Solutions 147 - Take a Weight Off Your Chest with a Wrist-Worn ECG Monitor

技术文章 1

Take a Weight Off Your Chest with a Wrist-Worn ECG Monitor

视频

2

Thumbnail Image

视频

2022-10-04

07:54

Introducing the MAX-HEALTH-BAND Heart Rate and Activity Monitor

了解更多
Thumbnail Image

视频

2022-10-04

12:25

Introduction to the MAX86140 and MAX86141 Optical Pulse Oximeter and Heart-Rate Sensor

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX20303AEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303AEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303BEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303BEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303CEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303CEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303DEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303DEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303EEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303EEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303GEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303GEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303HEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303HEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303JEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303JEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303KEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303KEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303LEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303LEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303MEWN+ 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20303MEWN+T 56-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 22, 2021

- 2217

DESIGN

MAX20303AEWN+

量产

MAX20303AEWN+T

量产

MAX20303BEWN+

量产

MAX20303BEWN+T

量产

MAX20303CEWN+

量产

MAX20303CEWN+T

量产

MAX20303DEWN+

量产

MAX20303DEWN+T

量产

MAX20303EEWN+

量产

MAX20303EEWN+T

量产

MAX20303GEWN+

量产

MAX20303GEWN+T

量产

MAX20303HEWN+

量产

MAX20303HEWN+T

量产

MAX20303JEWN+

量产

MAX20303JEWN+T

量产

MAX20303KEWN+

量产

MAX20303LEWN+

量产

MAX20303LEWN+T

量产

MAX20303MEWN+

量产

MAX20303MEWN+T

量产

pdf

pcn_2217

external-icon

3月 18, 2021

- 2067B

ASSEMBLY

MAX20303AEWN+

量产

MAX20303AEWN+T

量产

MAX20303BEWN+

量产

MAX20303BEWN+T

量产

MAX20303CEWN+

量产

MAX20303CEWN+T

量产

MAX20303DEWN+

量产

MAX20303DEWN+T

量产

MAX20303EEWN+

量产

MAX20303EEWN+T

量产

MAX20303GEWN+

量产

MAX20303GEWN+T

量产

MAX20303HEWN+

量产

MAX20303HEWN+T

量产

MAX20303JEWN+

量产

MAX20303JEWN+T

量产

MAX20303KEWN+

量产

MAX20303LEWN+

量产

MAX20303LEWN+T

量产

MAX20303MEWN+T

量产

pdf

pcn_2067b

external-icon

8月 1, 2017

- 1698

WAFER FAB

MAX20303AEWN+

量产

MAX20303AEWN+T

量产

MAX20303BEWN+

量产

MAX20303BEWN+T

量产

MAX20303CEWN+T

量产

MAX20303DEWN+T

量产

pdf

pcn_1698

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 22, 2021

- 2217

arrow down

DESIGN

MAX20303AEWN+

量产

MAX20303AEWN+T

量产

MAX20303BEWN+

量产

MAX20303BEWN+T

量产

MAX20303CEWN+

量产

MAX20303CEWN+T

量产

MAX20303DEWN+

量产

MAX20303DEWN+T

量产

MAX20303EEWN+

量产

MAX20303EEWN+T

量产

MAX20303GEWN+

量产

MAX20303GEWN+T

量产

MAX20303HEWN+

量产

MAX20303HEWN+T

量产

MAX20303JEWN+

量产

MAX20303JEWN+T

量产

MAX20303KEWN+

量产

MAX20303LEWN+

量产

MAX20303LEWN+T

量产

MAX20303MEWN+

量产

MAX20303MEWN+T

量产

pdf

pcn_2217

external-icon
3月 18, 2021

- 2067B

arrow down

ASSEMBLY

MAX20303AEWN+

量产

MAX20303AEWN+T

量产

MAX20303BEWN+

量产

MAX20303BEWN+T

量产

MAX20303CEWN+

量产

MAX20303CEWN+T

量产

MAX20303DEWN+

量产

MAX20303DEWN+T

量产

MAX20303EEWN+

量产

MAX20303EEWN+T

量产

MAX20303GEWN+

量产

MAX20303GEWN+T

量产

MAX20303HEWN+

量产

MAX20303HEWN+T

量产

MAX20303JEWN+

量产

MAX20303JEWN+T

量产

MAX20303KEWN+

量产

MAX20303LEWN+

量产

MAX20303LEWN+T

量产

MAX20303MEWN+T

量产

pdf

pcn_2067b

external-icon
8月 1, 2017

- 1698

arrow down

WAFER FAB

MAX20303AEWN+

量产

MAX20303AEWN+T

量产

MAX20303BEWN+

量产

MAX20303BEWN+T

量产

MAX20303CEWN+T

量产

MAX20303DEWN+T

量产

pdf

pcn_1698

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

PMIC（DC/DC、PowerPath和电池充电器）3
MAX14745
popup image
Cart

量产

具有超低IQ电压调节器的PMIC和用于小型锂离子系统的电池充电器

MAX14690
popup image
Cart

量产

可穿戴设备充电管理方案

MAX14676
popup image
Cart

量产

可穿戴设备充电管理解决方案

SIMO电压调节器1
MAX20310
popup image
Cart

推荐新设计使用

适用于可穿戴应用的具有SIMO降压-升压功能的超低静态电流PMIC

多拓扑DC/DC1
MAX14750
popup image
Cart

量产

电源管理方案

评估套件 2

reference details image

MAX20303EVSYS

Evaluation Kit for the MAX20303

zoom

MAX20303EVSYS

Evaluation Kit for the MAX20303

download icon

下载

 print icon

打印

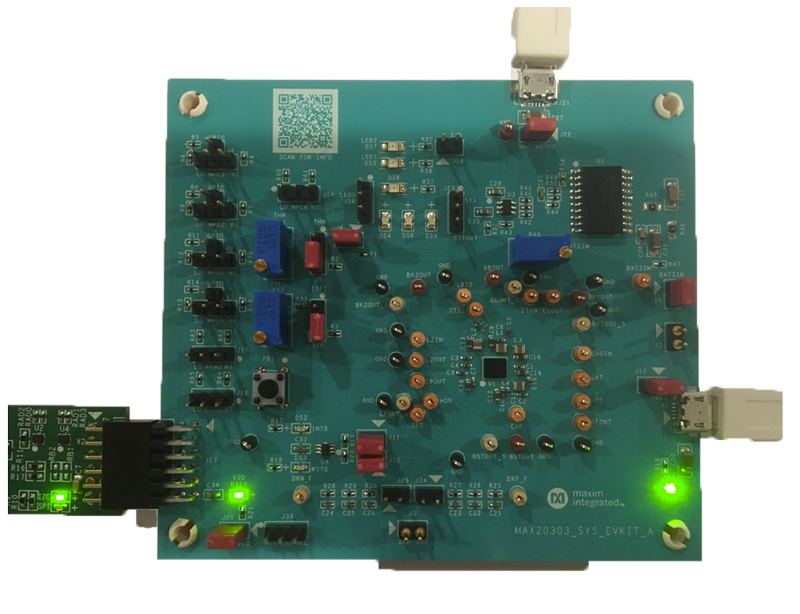

MAX20303EVSYS
Evaluation Kit for the MAX20303

特性和优点

  • USB Power Option
  • Flexible Configuration
  • On-Board LED Current Sink and Battery Simulation
  • Sense Test Point for Output-Voltage Measurement
  • Filter Test Point for Haptic Waveform Measurement
  • Windows® 8/10-Compatible GUI Software
  • Fully Assembled and Tested
立即购买 更多内容

产品详情

The MAX20303 evaluation system (EV system) is a fully assembled and tested circuit board that demonstrates the MAX20303 ultra-low-power wearable power-management integrated circuit (PMIC). The MAX20303 includes voltage regulators such as bucks, boost, buck-boost and linear regulators, and a complete battery management solution with battery seal, charger, power path and fuel gauge.

The MAX20303 EV system comes with the MAX20303 board, the MAXPICO2PMB# board, and two micro-B cables. The EV system comes with the MAX20303BEWN+ installed. The MAX20303 is configurable through an I2C interface that allows for programming various functions and reading the device status. The EV system GUI application sends commands to the MAXPICO2PMB# adapter board to configure the device.

Applications

  • IoT
  • Wearable Devices

MAX20303EVKIT

MAX20303 评估板

zoom

MAX20303EVKIT

MAX20303 评估板

download icon

下载

 print icon

打印
MAX20303EVKIT
MAX20303 评估板

特性和优点

  • 符合RoHS标准
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • I2C串行接口
立即购买 更多内容

产品详情

MAX20303评估板(EV kit)为完全装配并经过测试的电路板，用于评估MAX20303可穿戴充电管理方案；器件兼容I2C，支持功能丰富的低功耗可穿戴应用。器件包括线性电源充电器、智能电源选择器、两个超低静态电流降压调节器、升/降压调节器、升压调节器、电荷泵、2个低压差(LDO)线性调节器、3个LED电流驱动器、5个GPIO引脚，以及带内部模式存储的LRA/ERM兼容视觉驱动器。

关于器件操作和特性的详细信息，请参阅MAX20303 IC数据手册。

应用

  • IoT
  • 可穿戴设备

评估套件2

evaluation kit item images

MAX20303EVSYS

Evaluation Kit for the MAX20303

MAX20303EVKIT

MAX20303 评估板

参考电路 3

MAXREFDES101

MAXREFDES101

Health Sensor Platform 2.0

maxrefdes 105 photo 1

MAXREFDES105

腕式SpO2、心率(HR)和心率变异性(HRV)健康传感器平台

zoomopens a dialog

MAXREFDES105

腕式SpO2、心率(HR)和心率变异性(HRV)健康传感器平台

download icon

下载

 print icon

打印
MAXREFDES105
腕式SpO2、心率(HR)和心率变异性(HRV)健康传感器平台

特性和优点

特性

  • PPG
  • 腕带嵌入式心率、血氧饱和度(SpO2)算法
  • HRV、呼吸率、睡眠质量库算法
  • 可穿戴健康手环外形尺寸
  • MAX32664传感器中枢
  • MAX86174A PPG模拟前端
  • 三轴加速度计
  • Windows®和Android图形用户界面

应用

  • 远程患者监护/生命体征贴片
查看参考设计详情 external link

使用部分 3

MAX32664 reference design link

MAX32630 reference design link

MAX20303 reference design link

MAXREFDES103# system diagram

MAXREFDES103

腕式SpO2、HR和HRV健康传感器平台

zoomopens a dialog

MAXREFDES103

腕式SpO2、HR和HRV健康传感器平台

download icon

下载

 print icon

打印
MAXREFDES103
腕式SpO2、HR和HRV健康传感器平台

特性和优点

  • 光电容积脉搏波描记法(PPG)
  • 腕带嵌入式心率、血氧饱和度(SpO2)算法
  • 心率变异性(HRV)、呼吸率、睡眠质量库算法
  • 可穿戴健康手环外形尺寸
  • MAX32664传感器中枢
  • MAX86141 PPG模拟前端
  • 三轴加速度计
  • Windows® 和Android图形用户界面
查看参考设计详情 external link

使用部分 5

MAX86141 reference design link

MAX20303 reference design link

MAX32630 reference design link

MAX32664 reference design link

MAX4740 reference design link

设计和集成工具

pdf icon

ZIP

Download Design Files link icon

83.43 M

视频

Thumbnail Image

2022-10-04

01:45

How to Get Your Healthcare Wearable Off the Ground Faster

参考电路3

MAXREFDES101

MAXREFDES101

Health Sensor Platform 2.0

maxrefdes 105 photo 1

MAXREFDES105

腕式SpO2、心率(HR)和心率变异性(HRV)健康传感器平台

MAXREFDES103# system diagram

MAXREFDES103

腕式SpO2、HR和HRV健康传感器平台

最新评论

需要发起讨论吗？ 没有关于 max20303的相关讨论？是否需要发起讨论？
在论坛上发起讨论

近期浏览

产品详情
参考资料
软件和型号相关生态系统
评估套件
参考电路
最新评论
