MAX14690

可穿戴设备充电管理方案

更多 showmore-icon

延长可穿戴电子设备的电池寿命

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 延长电池充电间隔
    • 双路超低IQ 200mA Buck调节器
      • 输出可编程:0.8V至1.8V和1.5V至3.3V
      • 0.9μA (典型值)静态电流
      • 自动突发或强制PWM模式
    • 三个超低IQ 100mA LD
      • 0.8V至3.6V可编程输出
      • 0.6µA (典型值)静态电流
      • 2.7V至5.5V输入电压,具有专用引脚
  • 易于实现的Li+电池充电
    • 智能电源选择器
    • 28V/-5.5V容限输入
    • 热敏电阻监测器
  • 高度集成,最大程度降低方案的占位面积
    • 提供5个调节电压轨
    • 每个LDO具有开关模式选项
  • 优化系统控制
    • 监测器按钮,用于超低功耗模式
    • 上电复位延迟和电压排序
    • 片上电压监测器多路复用器
更多细节
show more Icon

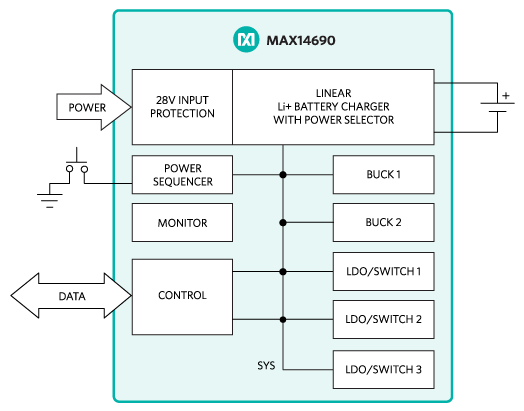

MAX14690为电池充电管理方案,理想用于低功耗可穿戴应用。器件包括线性电池充电器,带有智能电源选择器和多种经过功率优化的外设。MAX14690具有两片超低功耗降压调节器,典型静态电流为900nA。此外,也包括三片超低功耗、低压差(LDO)调节器,典型静态电流为600nA。MAX14690共提供多达5路调节电压,均具有超低静态电流,对24/7连续工作设备中独特电源条件下的电池寿命非常关键,例如可穿戴设备市场。

电池充电器具有智能电源选择器,连接至电源时允许使用耗尽电池工作。为避免电源适配器过载,根据I2C寄存器的设置限值智能电源选择器的输入电流。如果充电器电源不能为整个系统负载供电,智能电源控制电路将利用电池电流为系统负载提供补充。

两片同步、高效降压型Buck调节器具有固定频率PWM模式,提供严格的调节;以及突发模式,提高轻载工作期间的效率。这些调节器的输出电压可通过I2C进行设置,已默认预配置。

三个可配置LDO中,每个都具有专用的输入引脚。每个LDO调节器的输出电压可通过I2C进行设置,已默认预配置。线性稳压器也可配置作为电源开关,可用于断开系统外设的静态负载。

MAX14690具有可编程电源控制器,允许器件配置用于要求真关断、随时就绪状态的应用。控制器也提供延迟复位信号和电压排序。

MAX14690采用36焊球、0.4mm焊球间距、2.72mm x 2.47mm晶圆级封装(WLP)。

应用

  • 健身监测器
  • 便携式医疗设备
  • 可穿戴电子产品
