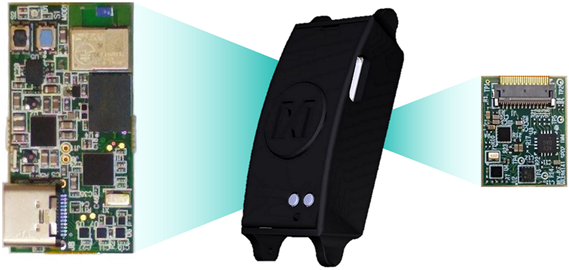

图示的电路板已装配完成且经过测试。

概览

设计资源

评估硬件

产品型号带"Z"表示符合RoHS标准。评估此电路需要下列选中的电路板

  • MAXREFDES105# ($283.55) EV Kit
查询库存和在线购买

描述

MAXREFDES105# 是一款腕式可穿戴设备,用于演示健康检测应用的高灵敏度和算法处理函数。该健康传感器手环平台包括一个外壳和一个生物传感器中心,其中具有用于测量心率和 SpO2 的嵌入式算法 (MAX32664C),可处理来自模拟前端 (AFE) 传感器的光学体积描记法 (PPG) 信号 (MAX86174A)。通过蓝牙® 可将算法输出和原始数据传输到 Android® 应用或 PC 图形用户界面 (GUI),以便进行演示、评估和定制开发。

优势和特点

特性

  • PPG
  • 腕带嵌入式心率、血氧饱和度(SpO2)算法
  • HRV、呼吸率、睡眠质量库算法
  • 可穿戴健康手环外形尺寸
  • MAX32664传感器中枢
  • MAX86174A PPG模拟前端
  • 三轴加速度计
  • Windows®和Android图形用户界面

应用

  • 远程患者监护/生命体征贴片

详情

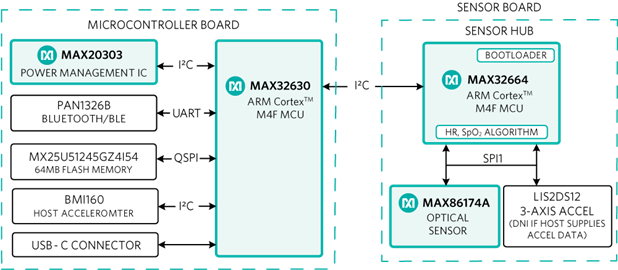

MAXREFDES105#能够在腕式平台上快速评估心率和SpO2监测硬件和嵌入式固件,从而大幅缩短健身、健康和临床定制应用的开发时间。图3为MAXREFDES105#的系统框图。

MAXREFDES105#平台包括以下关键组件:

  • 微型板,包括MAX32630微控制器、MAX20303电源管理集成电路(PMIC)、双模蓝牙、6轴加速度计和陀螺仪。
  • 传感器板,包括MAX86174A AFE、带一个绿色发光二极管(LED)、一个红光LED、一个红外(IR)LED的光学心率传感器、两个光电二极管,以及MAX32664C生物识别传感器中枢,内含用于心率和SpO2监测的嵌入式算法。
  • MAXDAP-TYPE-C板,用于微型板固件升级。
  • 健康传感器腕带手环。
  • 硬件设计文件、固件和软件。
  • 如需申请NDA,请填写 申请表 并同意接受相关条款和条件。
  • 申请NDA并不一定保证任何设备或软件会得到批准或发货。
  • NDA需要经过客户服务团队批准,然后会相应地向申请人发出通知。
  • 如果NDA获得批准,客户将需要注册MyAnalog帐户(如果已有帐户,请使用您的详细信息登录),才能访问“软件开发”部分(请注意,只有已批准的MyAnalog帐户才会显示此部分)下的zip文件。
  • 此zip文件包含Windows软件GUI、固件更新、API文档等辅助资料、主机源代码和其他可用资源。
