设计、搭建、测试

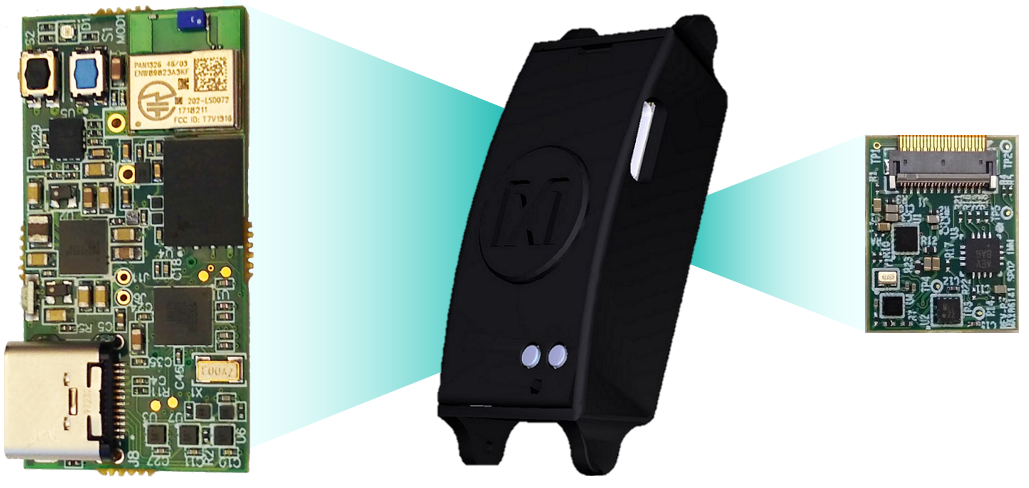

图示的电路板已装配完成且经过测试。

概览

设计资源

设计集成文件

  • MAX32630微型板文件
  • MAXREFDES103#传感器板文件
  • 机械文件
下载设计文件 83.43 M

评估硬件

产品型号带"Z"表示符合RoHS标准。评估此电路需要下列选中的电路板

  • MAXREFDES103# ($225.71) EV Kit
查询库存和在线购买

描述

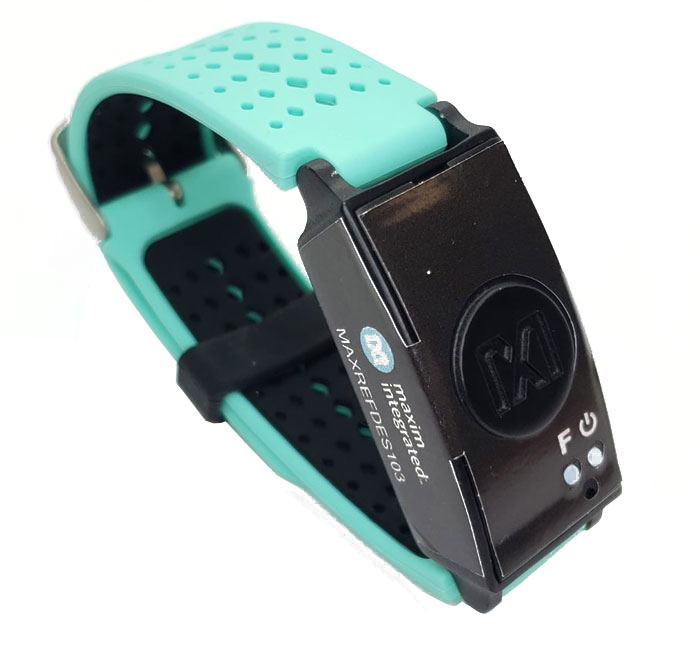

MAXREFDES103#是一款腕式可穿戴设备,将演示用于健康检测应用的高灵敏度和算法处理功能。此款健康传感器腕带平台包括外壳和生物特征识别传感器中枢,采用嵌入式算法计算心率和SpO2 (MAX32664C),可处理来自模拟前端(AFE)传感器(MAX86141)的PPG信号。算法输出和原始数据可通过蓝牙®流传输至Android®应用或PC GUI,用于演示、评估和定制开发。

在“设计资源”选项卡下可找到设计文件、固件和软件。该板同时有售。

优势和特点

  • 光电容积脉搏波描记法(PPG)
  • 腕带嵌入式心率、血氧饱和度(SpO2)算法
  • 心率变异性(HRV)、呼吸率、睡眠质量库算法
  • 可穿戴健康手环外形尺寸
  • MAX32664传感器中枢
  • MAX86141 PPG模拟前端
  • 三轴加速度计
  • Windows® 和Android图形用户界面

详情

The MAXREFDES103# contains enables quick evaluation of our hardware and embedded firmware for heart-rate and SpO2 monitoring on a wrist-based platform to significantly shorten development time for custom fitness, health, and clinical applications.

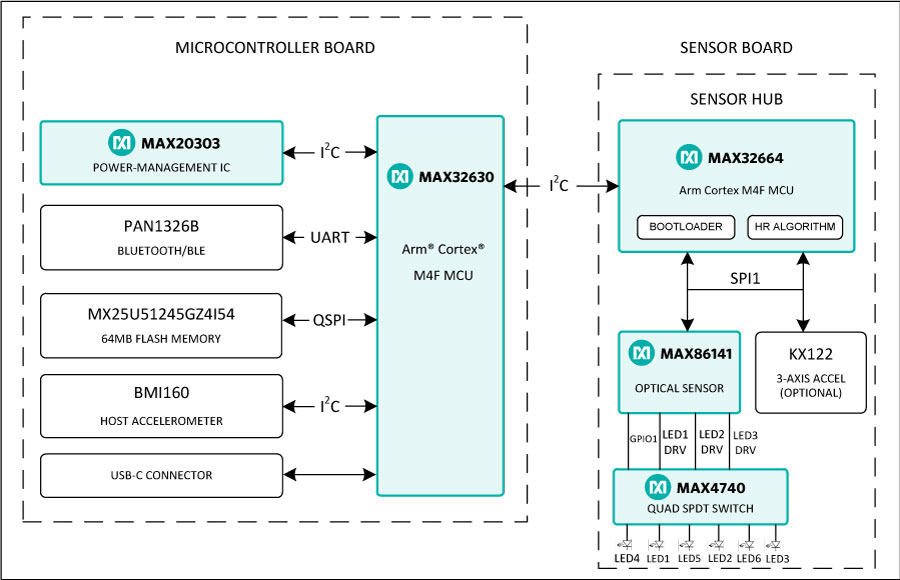

The MAXREFDES103# platform includes the following key components

  • Micro board, which includes the MAX32630 microcontroller, MAX20303 power-management IC (PMIC), dual-mode Bluetooth, and 6-axis accelerometer and gyroscope
  • Sensor board, which includes the MAX86141 AFE, optical heart-rate sensor with one green LED, one red LED, one IR LED, two photodiodes, and MAX32664C biometric sensor hub with an embedded algorithm for heart rate and SpO2 monitoring
  • MAXDAP Pico Adapter board for use during a firmware upgrade for the micro board
  • Health sensor band enclosure and straps
  • Hardware design files, firmware, and software
