特性
- 完备的单通道、光学数据采集系统
- 结构针对透射和反射心率或SpO2监测进行了优化
- 较低暗电流噪声：< 50pA RMS (采样至采样差)
- 通过多种采样模式和片上平均可实现更低的有效暗电流噪声
- 高分辨率、19位电荷积分ADC
- 3个低噪声、8位LED电流DAC
- 在白卡环回测试中具有优异的动态范围：>89dB (采样至采样差)
- 通过多种采样模式和片上平均，对于SpO2，动态范围可扩展至>104dB；对于HRM可扩展至>110dB。
- 优异的环境光检测范围和抑制能力
- 环境光电检测器电流> 100μA
- 环境抑制：> 70dB @ 120Hz
- 使人体可穿戴设备以极低功耗工作
- 低功耗操作，光学读数通道典型耗流 <10μA @ 25sps
- 较短照射积分周期：14.8μs、29.4μs、58.7μs、117.3μs
- 较低关断电流：0.6µA，典型值
- 内置算法进一步增强抑制快速环境瞬态
- 微小、2.048 x 1.848mm、5 x 4 0.4mm焊球间距封装
- -40°C至+85°C工作温度范围
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

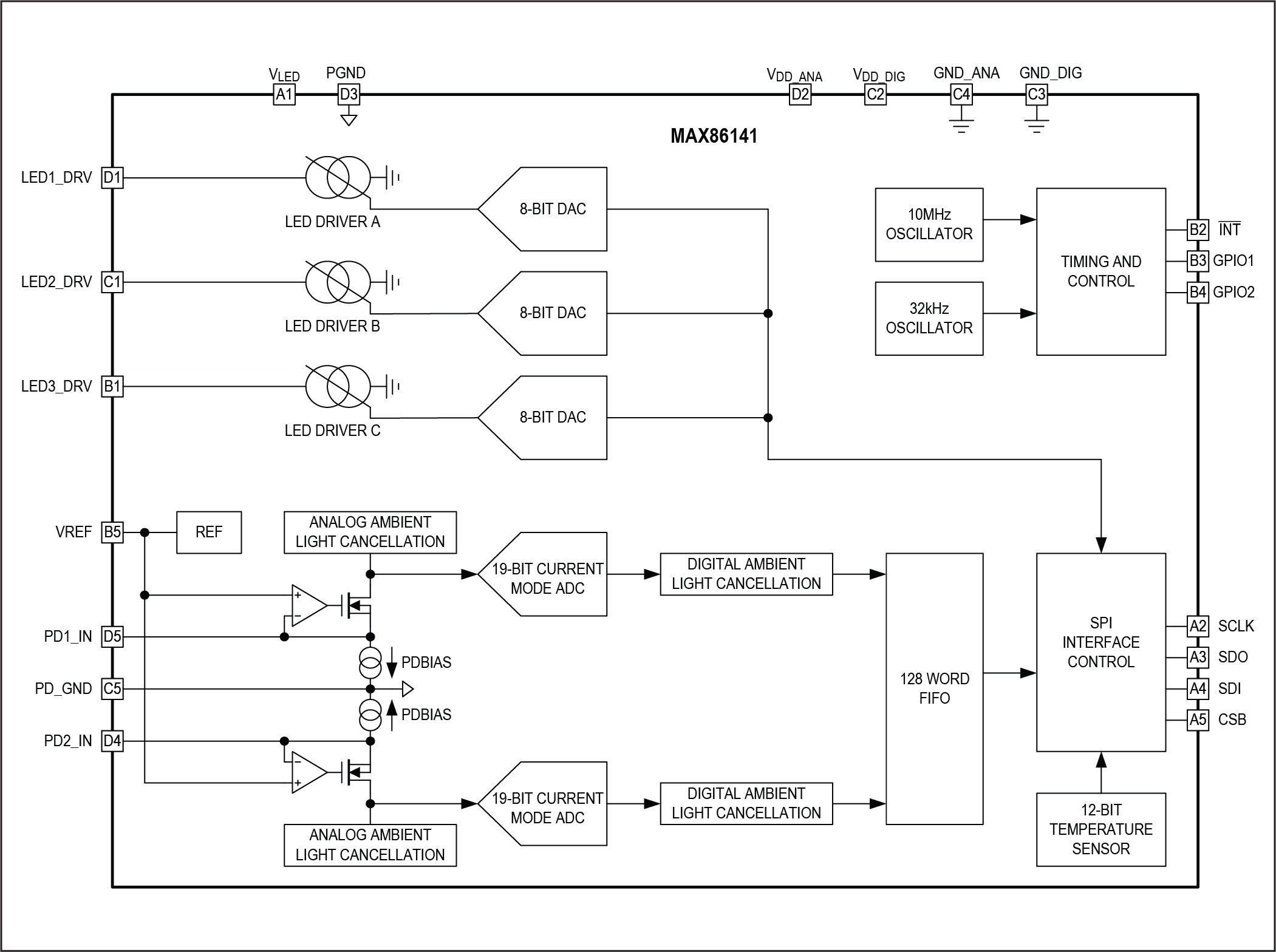

MAX86140/MAX86141均为超低功耗、完全集成的光学数据采集系统。在发射器端，MAX86140/MAX86141具有三个可编程大电流LED驱动器，可配置为使用外部3x2:1复用器驱动多达6个LED。两个MAX86140/MAX86141器件在主从模式下工作，LED驱动器可以使用外部3x2:1复用器驱动多达12个LED。在接收器端，MAX86140具有单个光学读出通道，而MAX86141则具有两个可同时运行的光学读出通道。该器件具有低噪声信号调理模拟前端(AFE)，包括19位ADC、先进的环境光消除(ALC)电路以及栅栏检测和替换功能。由于MAX86140/MAX86141功耗低、尺寸紧凑、易于使用，并且具有出色的环境光抑制能力，因此非常适合脉搏血氧仪和心率检测等各种光学检测应用。
MAX86140/MAX86141采用1.8V主电源电压，以及3.1V至5.5V LED驱动器电源电压。两款器件均支持标准SPI兼容接口和全自动操作。每个器件内置128字的大尺寸FIFO。MAX86140/MAX86141采用紧凑型晶圆级封装(WLP) (2.048 x 1.848mm)，引脚间距为0.4mm。
 利用MAX86141进行腕带式健康监测演示 |
设计解决方案：真正的智能型可穿戴设备可自定义电源 ›
设计解决方案：为可穿戴式健康和健身应用而设计？深入变通思考寻求创新 ›
应用
- 肌肉氧饱和度（SmO2和StO2）
- 光学心率
- 经过优化，可佩戴于手腕、手指、耳朵和其他位置
- 提供优化性能，以检测高质量PPG信号
- 氧饱和度(SpO2)
- 适用于健身、健康和医疗应用的可穿戴设备
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX86141
文档
筛查
1 应用
-
全部
-
可靠性数据
-
设计笔记
-
用户手册
-
数据手册
-
应用笔记
-
全部
-
英文
数据手册
1
可靠性数据
1
45.15K
设计笔记
3
用户手册
4
应用笔记
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 4
应用笔记 1
设计笔记 3
视频
3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX86141ENP+ |
20-WLCSP-N/A
|
|
|
| MAX86141ENP+T |
20-WLCSP-N/A
|
|
- MAX86141ENP+
- 引脚/封装图-中文版
-
20-WLCSP-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX86141ENP+T
- 引脚/封装图-中文版
-
20-WLCSP-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
9月 30, 2021
- 2189
ELECTRICAL DATASHEET
MAX86141ENP+
量产
MAX86141ENP+T
量产
11月 18, 2020
- 2104
ELECTRICAL DATASHEET
MAX86141ENP+
量产
MAX86141ENP+T
量产
根据型号筛选
产品型号
产品生命周期
PCN
9月 30, 2021
- 2189
ELECTRICAL DATASHEET
11月 18, 2020
- 2104
ELECTRICAL DATASHEET
评估套件 2

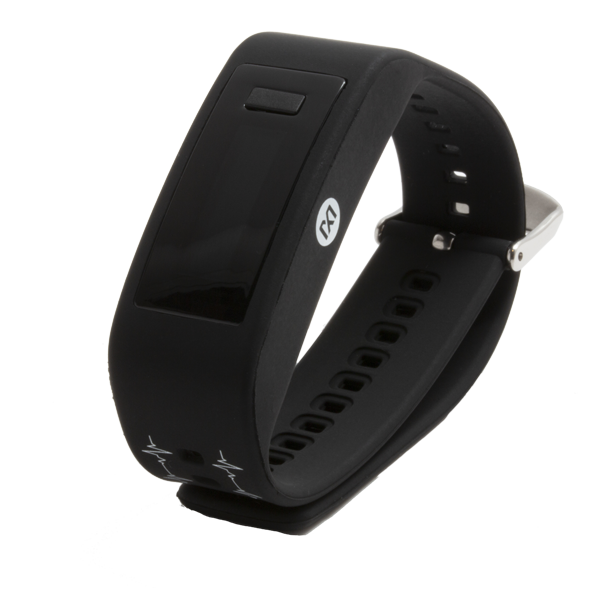

MAX-HEALTH-BAND
心率和活动监测仪评估和开发平台
产品详情
MAX-HEALTH-BAND腕戴式心率和活动监测仪提供一种简便途径，从健康传感器析取高精度生命体征和原始数据，适合于可穿戴设计。这一独特的评估和开发平台使用经过优化的MAX86140光学脉搏血氧仪/心率传感器和MAX20303可穿戴设备电源管理方案，展示Maxim的运动补偿健康传感器算法。MAX-HEALTH-BAND通过Bluetooth®将算法输出和来自健康传感器的原始数据流化输出到智能手机app，用于定制算法开发。平台也支持white-box许可证。
除原始PPG和加速计数据外，MAX-HEALTH-BAND还检测步数、活动强度、心率，以及用于检测心率变异的心跳间隔。MAX-HEALTH-BAND配备腕戴式心率和活动腕带、USB充电线，以及用于下载Android应用的说明。
下载应用 ›
应用
- 健身和健康追踪器
- 健康监测追踪器
- 开发新用途和客户算法的可靠硬件
资料
MAX86140EVSYS
MAX86140/MAX86141评估板
产品详情
MAX86140/MAX86141评估系统(EVSYS)允许快速评估MAX86140和MAX86141光学AFE，支持各种人体部位特别是腕戴式应用。MAX86140和MAX86141均支持标准SPI兼容接口。MAX86140包含单光学读数通道，MAX86141拥有两个同时工作的光学读数通道。评估系统允许灵活配置，支持以最小功耗实现最优测量信号质量。评估系统有助于用户快速学习如何配置和使用MAX86140和MAX86141。
评估板包括三块电路板。MAX32620UCBLEEK#为数据采集主板，MAX86140OSBEK#和MAX86141OSBEK#为分别用于MAX86140和MAX86141的传感器子板。评估系统可由USB-C或LiPo电池供电。
评估系统已安装MAX86140ENP+/MAX86141-ENP+，器件采用24焊球晶圆级封装(WLP)。
资料
工具及仿真模型 1
软件开发 1
参考电路 2

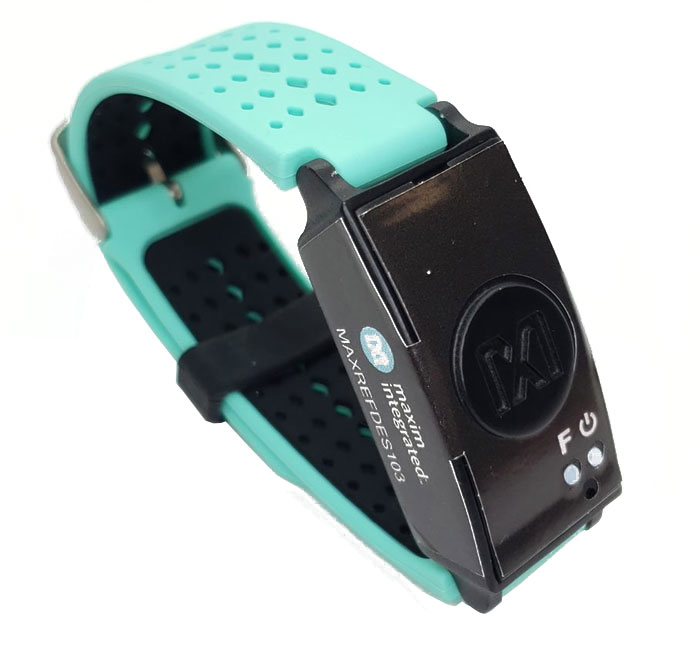

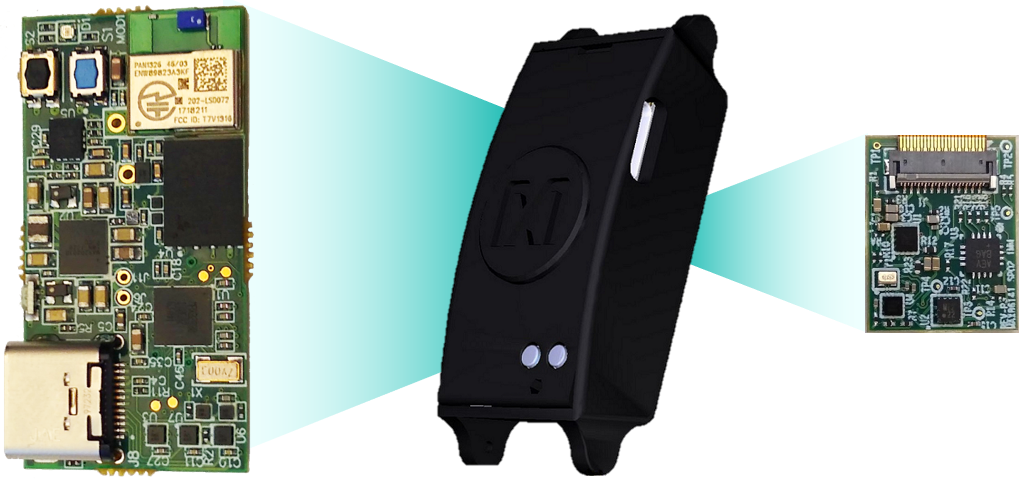

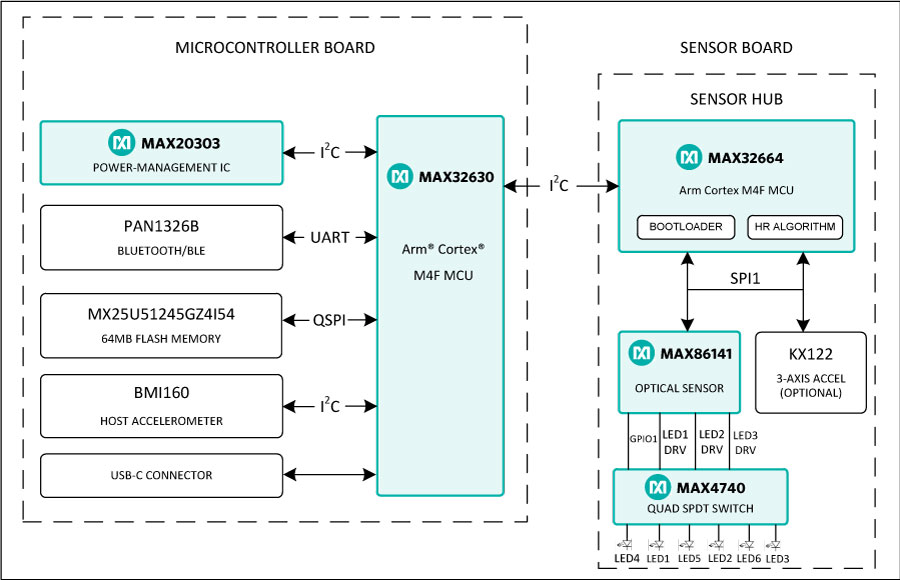

MAXREFDES103
腕式SpO2、HR和HRV健康传感器平台
视频
2022-10-04
01:45
How to Get Your Healthcare Wearable Off the Ground Faster

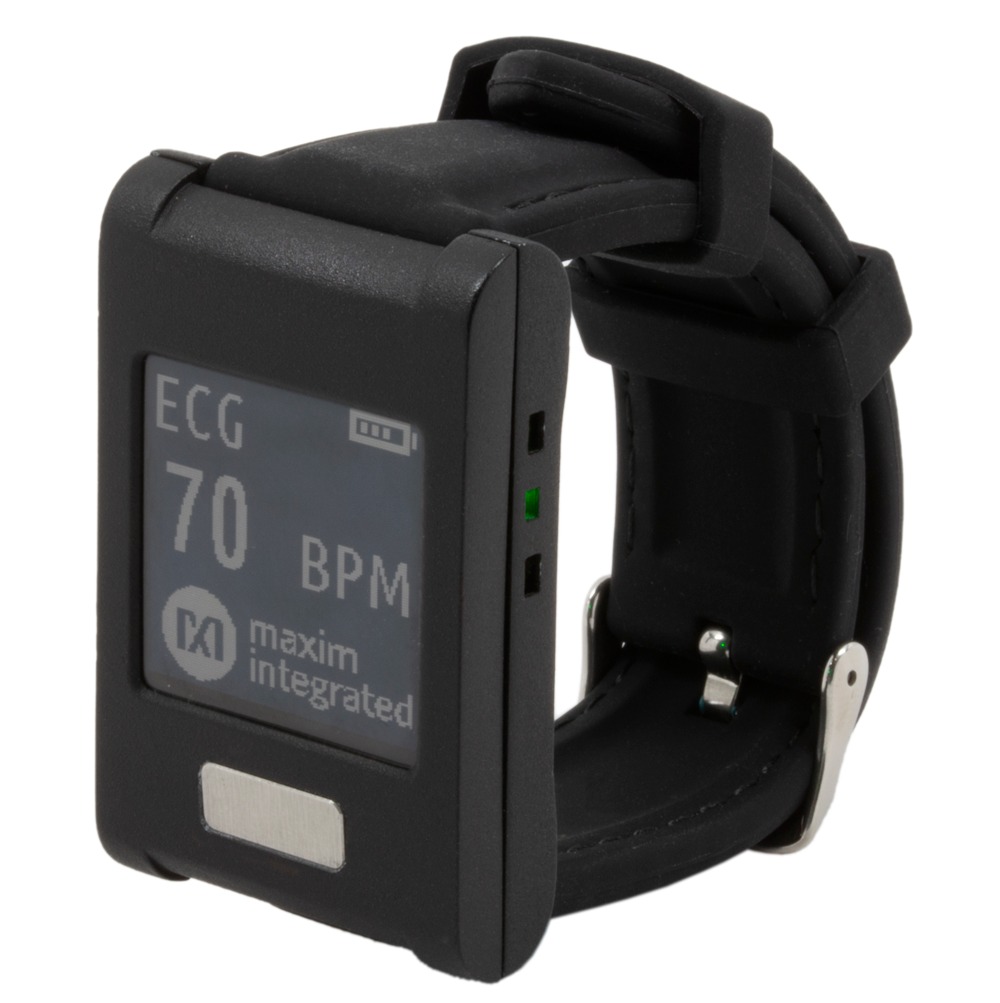

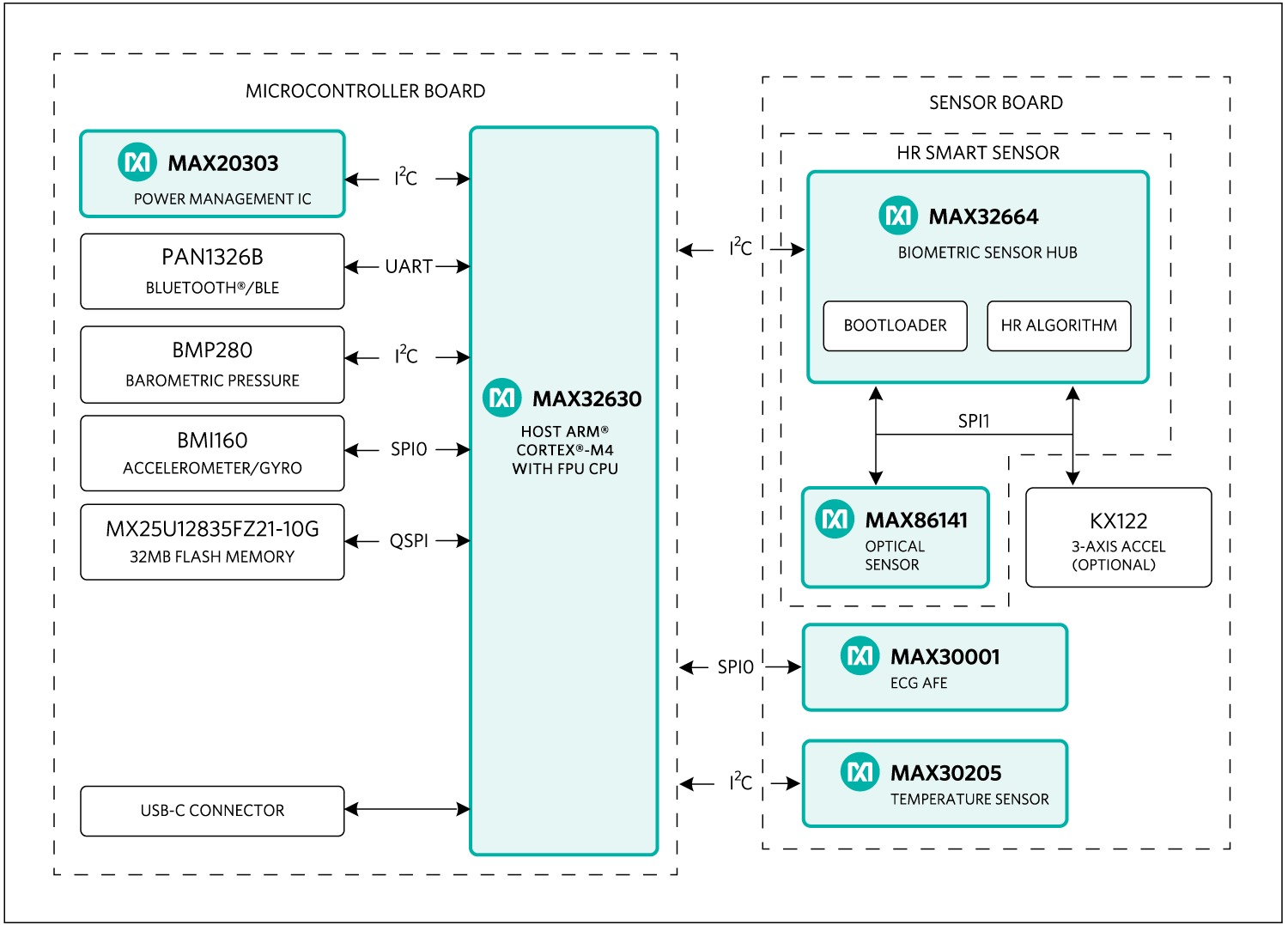

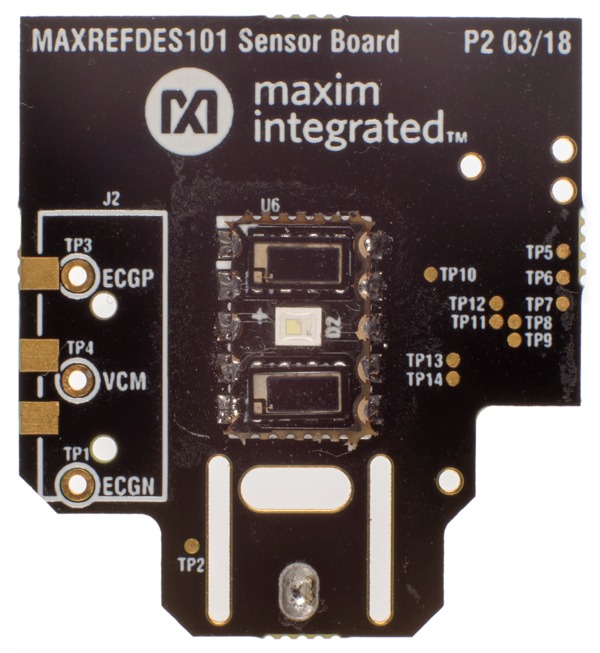

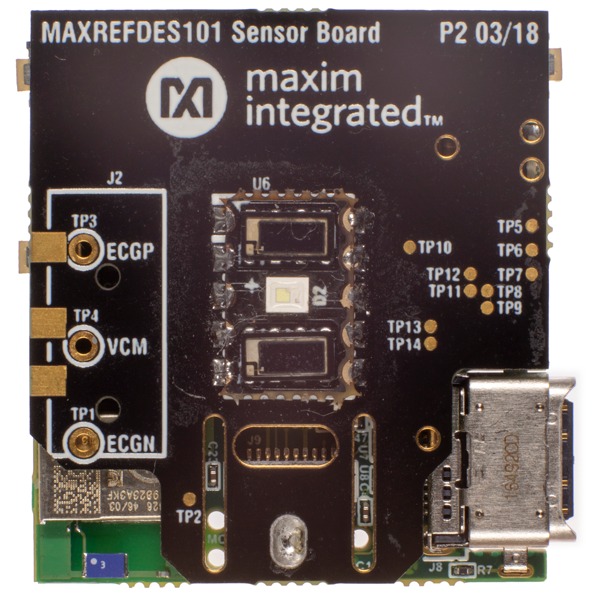

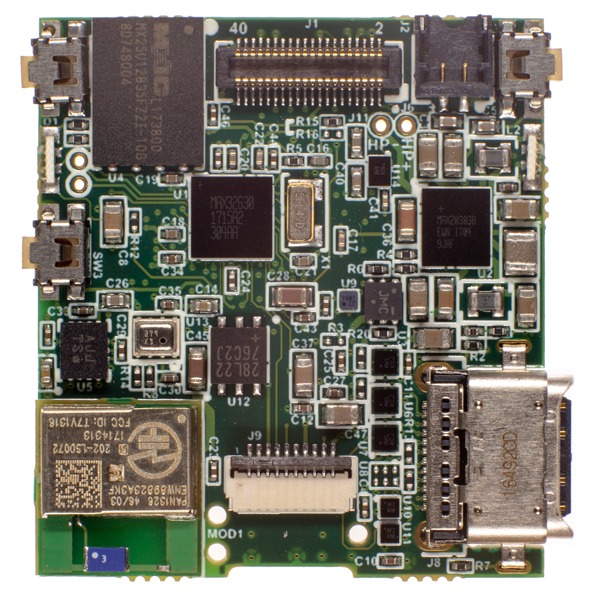

MAXREFDES101
Health Sensor Platform 2.0
