MAX30003

量产

超低功耗、单通道集成生物电势(ECG、R至R检测) AFE

超低功耗、单通道集成生物电势(ECG) AFE，带有HR检测算法(R-R)

数据手册 (Rev. 3) 产品选型表

产品模型: 4

Viewing:

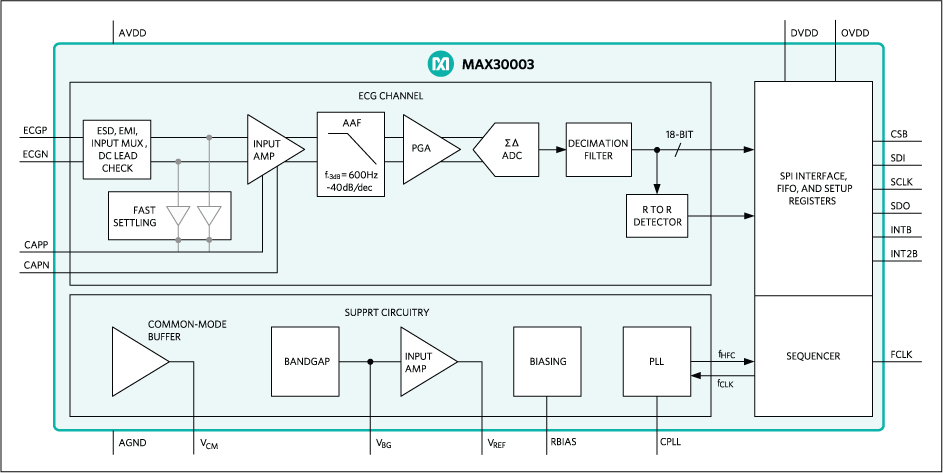

产品详情

临床级ECG AFE，带有高分辨率数据转换器
- 15.5位有效分辨率，噪声为5µVP-P
得益于实际条件下较高的CMRR和高输入阻抗，干启动性能更好
- 全差分输入结构，CMRR > 100dB
得益于高输入阻抗，具有较好的共模至差分模式转换
- 高输入阻抗：> 500MΩ，支持极低的共模至差分模式转换
得益于高电极阻抗，软启动期间输入信号衰减最小
高直流偏移范围：±650mV (1.8V，典型值)，支持较宽范围的电极
高交流动态范围：65mVP-P，有助于AFE在发生运动/电极直接击中时不发生饱和
比竞争方案的电池寿命更长
- 1.1V供电电压时功耗为85µW
导联导通中断功能，允许µC处于深度睡眠模式(RTC关闭)，直到检测到有效的导联条件
- 导联导通检测电流：0.7µA (典型值)
内置心率检测功能，带中断功能，无需在微控制器中运行HR算法
- 高运动环境下可靠的R-R检测功能，具有极低功耗
可配置的中断，允许µC仅在每次心跳时唤醒，降低系统总功耗
高精度允许提取更多的生理数据
32字FIFO允许每256ms唤醒微控制器，实现完整ECG采集
高速SPI接口
关断电流仅为0.5µA (典型值)

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX30003CTI+	28-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX30003CTI+T	28-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX30003CWV+	30-WLCSP-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX30003CWV+T	30-WLCSP-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
7月 30, 2020 - 2076 TEST
		pcn_2076
MAX30003CWV+	量产
MAX30003CWV+T	量产

这是最新版本的数据手册

工具及仿真模型

IBIS 模型 1

MAX30003 IBIS Model

评估套件

MAX32630、MAX11301、MAX30003、MAX30101、MAX30205、MAX30205EVSYS、MAX32630FTHR、MAX11301WING、MAX30003WING、MAX30101WING评估套件

立即购买更多内容

特性和优点

MAX32630FTHR Feather板
- MAX32630低功耗微控制器
- MicroSD卡连接器
- Mbed™ HDK调试接口
- 蓝牙兼容
MAX11301WING Feather Wing
- 20个可配置混合信号端口
- 提供相邻PIXI^®端口之间的模拟开关
MAX30003WING Feather Wing
- 集成高分辨率数据转换器的临床级ECG AFE
- 内置心率检测
MAX30101WING Feather Wing
- 高灵敏度脉搏血氧仪和心率传感器r
MAX30205EVSYS
- 人体温度传感器

产品详情

Maxim Integrated让便捷的远程健康监测变得触手可及。借助模块化架构，在几分钟内即可快速轻松地装配各种系统。系统灵活性源于FeatherWing^®外形尺寸，通过添加或移除所需传感器、启用或禁用特定传感器以及将频率数据传输到在线仪表板来提供即插即用接口。该系统基于Maxim Integrated低功耗微控制器构建，可确保为移动设计提供尽可能低的功耗。

应用

健身监测器
便携式医疗设备
传感器集线器
运动手表
可穿戴医疗设备

MAX30003生物电势AFE评估套件

立即购买更多内容

特性和优点

扩展板
- 0.9 x 2.0英寸DIP外形尺寸
  - 兼容试验板
  - 兼容Feather
- 6引脚PMOD兼容插槽
  - I²C
  - 两个可选GPIO
- 两个Grove连接器
  - I²C
  - UART
- 用于ECG导联的3.5mm插孔
MAX30003生物电势AFE
- 集成高分辨率数据转换器的临床级ECG AFE
  - 有效分辨率为15.5位，噪声为5μVP-P
- 与竞争解决方案相比，电池续航时间更长
  - 在1.1V电源电压下的功耗为85µW
- 具有中断功能的内置心率检测应用
  - 无需在微控制器上运行HR算法
  - 以超低功耗在高速运动环境中进行可靠的R-R检测
- 32字FIFO让您只需每256ms唤醒一次微控制器即可进行完整的心电图采集

产品详情

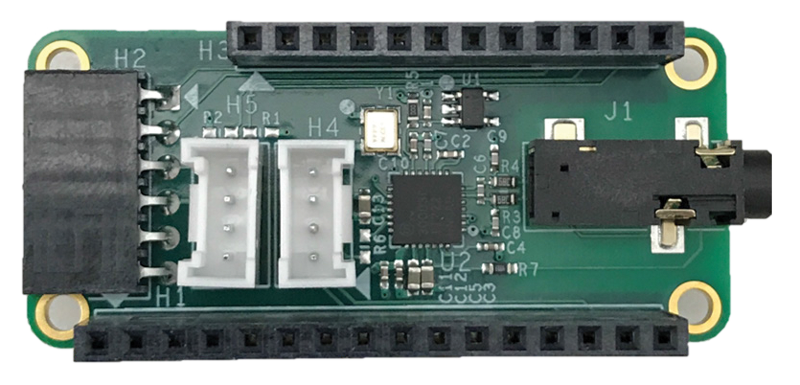

MAX30003WING是一款扩展板，旨在帮助工程师和学生等使用MAX30003生物电势模拟前端快速制作适用于可穿戴设备的ECG应用原型。0.9 x 2.0英寸小尺寸双排接头与Maxim和Adafruit^®的试验板和Feather板以及称为Wing的附加扩展板兼容。还有两个Grove连接器和一个6引脚Pmod^™连接器用于与Seeed Studio^®和Diligent^®提供的常用开发板进行额外连接。

应用
