概览

优势和特点

  • 峰值电流模式反激/boost转换器
  • 电流模式控制提供极佳的瞬态响应
  • 固定开关频率
    • 250kHz:MAX17498A/MAX17498C
    • 500kHz:MAX17498B
  • 灵活的误差放大器可调节正、负电压输出
  • 可编程软启动减小输入浪涌电流
  • 可编程电压或电流软启动
  • 上电就绪指示(PGOOD)
  • 故障状态下降低功耗
    • 打嗝式过流保护
    • 有滞回的热关断
  • 可靠保护
    • 可编程限流
    • 输入过压保护
  • 优化环路性能
    • 反激/boost可编程斜率补偿,提供最大相位裕量
  • 高效
    • 低RDSON、175mΩ、额定电压为65V的内部n沟道MOSFET
    • 无需检流电阻
  • 可选择扩频模式
  • 节省空间的16引脚(3mm x 3mm) TQFN封装

产品详情

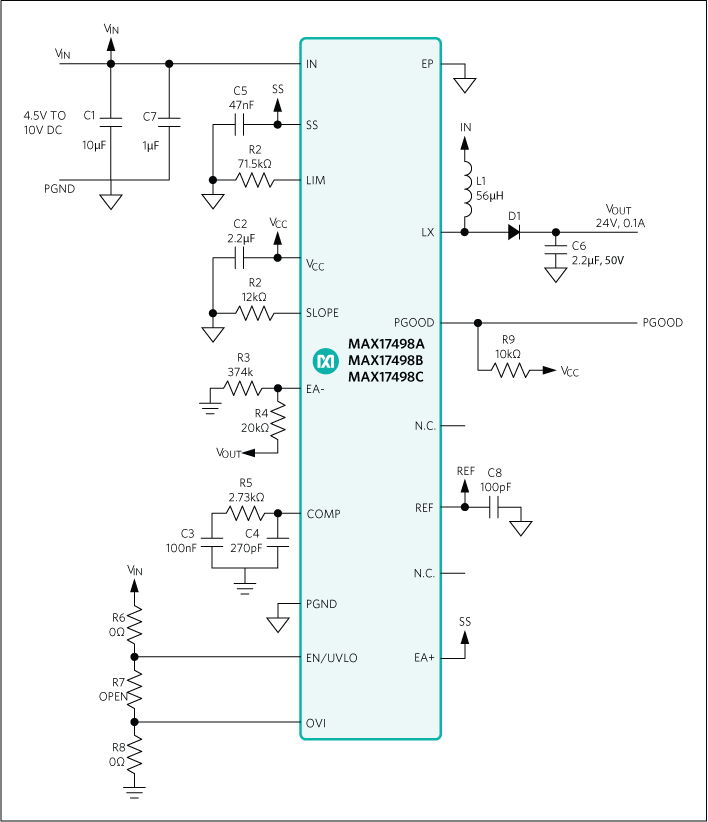

MAX17498A/MAX17498B/MAX17498C为电流模式固定频率反激/boost转换器,具有最少外部元件。器件包含了设计宽输入隔离电源和非隔离电源所需的所有控制电路。MAX17498A带有上升/下降欠压锁定(UVLO)门限,优化用于通用离线式(85V AC至265V AC)应用;MAX17498B/MAX17498C的欠压锁定门限适合于低压DC-DC应用。

MAX17498A/MAX17498C的开关频率为250kHz,MAX17498B的开关频率为500kHz,较高的工作频率允许使用小尺寸磁性元件及滤波元件,用于设计结构紧凑的高性价比电源。EN/UVLO输入允许用户在要求的输入电压下启动电源,同时也可作为开/关控制引脚。OVI引脚用于提供输入过压保护,在直流输入电压超过预计的最大值时,可靠关断转换器。

器件集成了灵活的误差放大器及精密电压基准(REF),终端用户可以调整正压输出或负压输出。可编程限流允许使用尺寸适中的原边开关FET,并为其提供保护。器件能够支持的最大占空比高于92%,提供可编程斜率补偿,优化控制环路性能。器件带有漏极开路PGOOD输出,用作上电就绪指示,当反激/boost转换器达到稳压输出时进入高阻状态。SS引脚可对反激/boost转换器的软启动时间进行编程。打嗝式过流保护以及热关断将过流、过热故障条件下的功耗降到最小。器件采用节省空间的16引脚(3mm x 3mm) TQFN封装,引脚间距为0.5mm。

应用

  • 工业设备AC/DC电源(隔离和非隔离)前端
  • 电信电源
  • DC输入范围广,可输入反激式及升压工业电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (2)

工具及仿真模型

EE-Sim® DC-DC工具

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。

EESim-Pdp-Spotlight

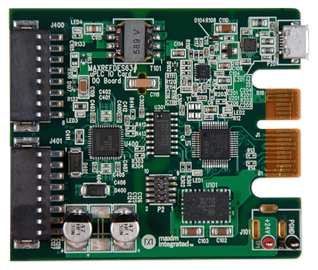

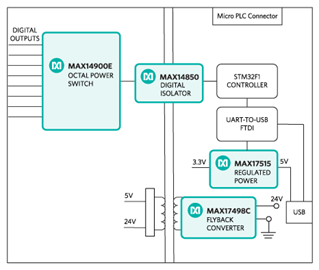

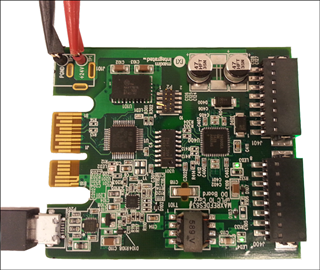

参考电路 (4)
