MAXREFDES60

工业4.0¹带来第四次工业革命，主要采用分布式、智能控制系统。工业4.0打破了过去集中配置大型可编程逻辑控制器的格局，工厂采用高度可配置、高度模块化设计，能够为众多设备提供模拟信号控制，并且运行输出水平比以往更高。超小型PLC或Micro PLC是工业4.0工厂的核心，以超小型封装提供高性能和超低功耗。MAXREFDES60#是Maxim的Micro PLC模拟输出卡。

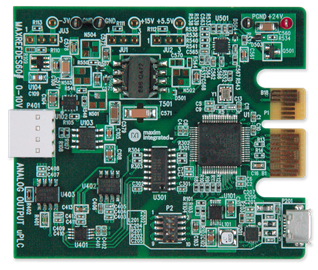

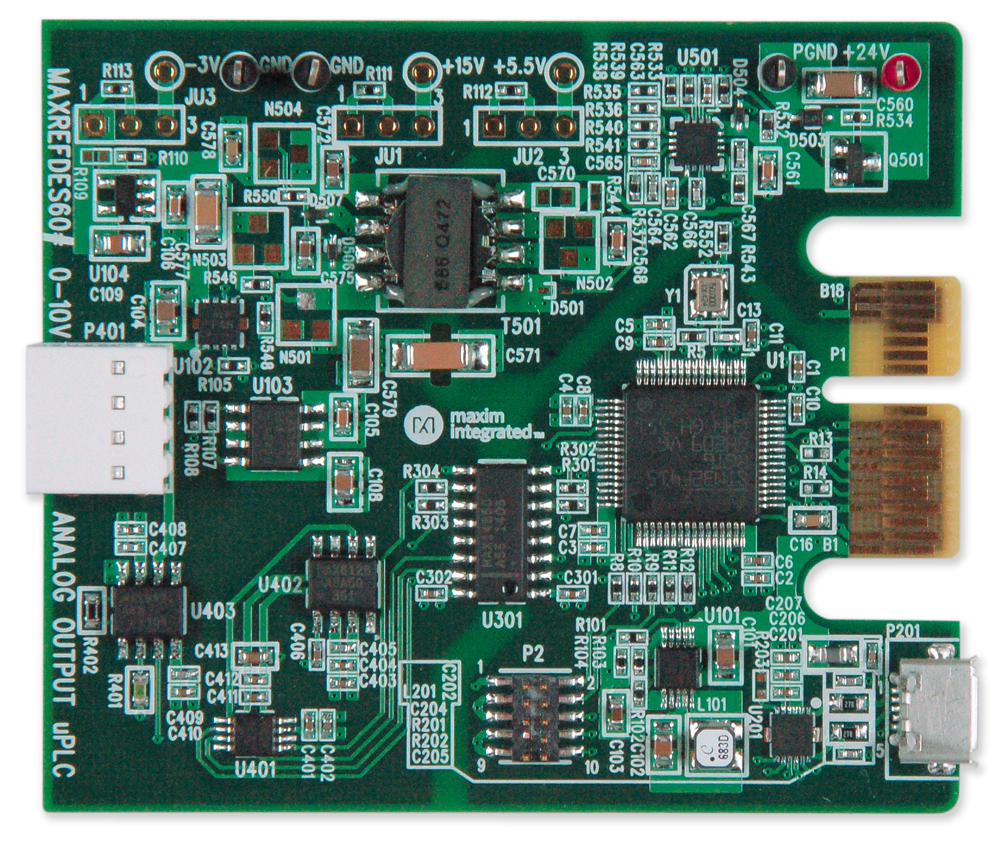

MAXREFDES60#提供16位高精度0V–10V模拟输出，支持隔离电源和数据。MAXREFDES60#设计集成了低噪声、快速建立缓冲器(MAX9632)；16位、低功耗DAC (MAX5216)；超高精度4.096V基准电压源(MAX6126)；600VRMS数据隔离(MAX14850)；STMicroelectronics^® STM32F4微控制器；FTDI USB-UART桥接器；高效率DC-DC转换器(MAX17552)；以及+15V、+5.5V和-3V隔离/稳压电源轨(MAX17498C/MAX8719/MAX1659/MAX1735)。整个系统的运行功耗通常低于250mW，仅占用约信用卡大小的空间。虽然MAXREFDES60#针对工业Micro PLC应用，但也可用于任何需要高精度模拟输出的应用。

设备要求：

• 带USB端口的Windows^® PC
• MAXREFDES60#板
• 24V电源
• 电压表

程序步骤

参考设计已装配完成且经过测试。按照以下步骤验证电路板的运行情况：

1. 关闭或切断24V电源。
2. MAXREFDES60#采用FTDI USB-UART桥接IC。如果Windows无法自动安装FTDI USB-UART桥接IC的驱动程序，可以从www.ftdichip.com/Drivers/VCP.htm下载该驱动程序。
3. 将24V电源的负极端子连接到MAXREFDES60#板上的PGND连接器。将24V电源的正极端子连接到MAXREFDES60#板上的+24V连接器。
4. 打开24V电源。
5. 用USB线缆连接PC和MAXREFDES60#板。
6. 打开PC上的超级终端或类似终端程序。找到适当的COM端口，通常是较大编号的端口，例如COM4或COM6，并将连接配置为921600、n、8、1、none（流量控制）。
7. MAXREFDES60#软件将显示一个菜单（图3）。
8. 若要立即测试信号，将电压表的负极端子连接到P401端子板的GND端子。将电压表的正极端子连接到P401端子板的OUT端子。输出标记在板的底部。
9. 在终端程序中按1可选择设置DAC输出。
10. 输入7FFF，并按Enter键。
11. 确认输出电压约为6V。

电源要求如表1所示。

注：STM32和FTDI分别由USB供电。

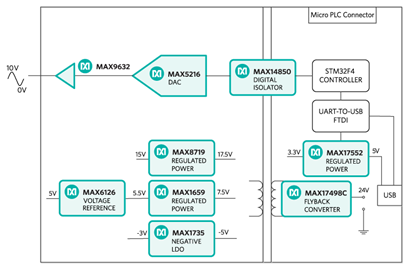

模拟输出电路由16位轨到轨DAC MAX5216 (U401)和低噪声快速建立运算放大器MAX9632 (U403)组成。DAC的基准输入由超高精度5V基准电压源MAX6126 (U402)驱动，初始精度为0.02%，最大温度系数(tempco)为3ppm/°C。DAC的输出电平为0V至5V，运算放大器将信号电平放大为0V至10V，另有20%裕量。

MAXREFDES60#使用超高效MAX17498C (U501)通过24V电源提供+17.5V、+7.5V和-5V隔离电源轨。MAX8719 (U102)、MAX1659 (U103)和MAX1735 (U104)提供+15V、+5.5V和-3V后稳压电源轨。MAX14850 (U301)数字数据隔离器提供数据隔离。可实现600VRMS电源和数据组合隔离。

MAX17552 (U101)降压型DC-DC转换器将USB的+5V电源转换为+3.3V，并为STM32 (U1)微控制器和FTDI (U201) USB-UART桥接器供电。

通过下列公式，可以将DAC代码转换为输出电压：

V_OUT = 12 × CODE_DAC/65536

固件详细说明

MAXREFDES60#使用板载STM32F4微控制器与DAC进行通信。用户通过终端程序设置DAC输出代码。用户还可以使用MAXREFDES60#生成自定义的正弦波。简单的工艺流程如图2所示。固件使用Keil^® µVision^® 5工具以C语言编写。

固件接受命令、写入状态，并且能够生成用户自定义的正弦波。将提供完整源代码，助力客户加速开发。代码文档可在相应的固件平台文件中找到。

使用的设备：

• Maxim定制FPGA测试板
• Agilent^® 3458A数字万用表
• Agilent E3631A直流电源
• National Instruments^® GPIB卡和电缆
• 用于控制FPGA开发套件和测量设备的Perl脚本
• Windows PC
• MAXREFDES60#板

20%超量程时，0V至10V电压输出的DNL、INL和TUE测量结果分别如图4、图5和图6所示。
