MAX31913

八通道、工业数字输入电平转换器/串行器

更多 showmore-icon

业内最稳定的低功耗数字输入串行器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 八个高压输入通道(最高36V)
  • 可配置成IEC 61131-2输入类型1、2、3
  • 7V至36V较宽的工作电压范围
  • 可选择配置5V供电
  • 可选择输入滤波和0ms至3ms去抖
  • 可配置0.5mA至6mA输入限流
  • 所有输入引脚具有较高的HBM ESD保护
  • 集成8-1串行器,SPI接口
  • 内部5V稳压器
  • 过热指示
  • 片上24V电源电压监测
  • 极低的静态电流和功耗/散热
  • 可产生并发送多位CRC校验码,用于检错,提高与外部微处理器之间的数据传输可靠性
  • 现场总线侧的LED驱动器不消耗电能
更多细节
show more Icon

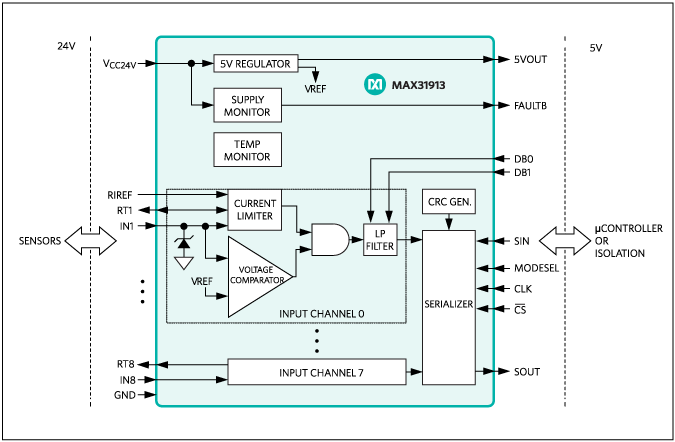

MAX31913是一款工业接口串行器,对传感器和24V数字开关输出进行电平转换、调理和串行化处理,产生微控制器能够接受的5V CMOS兼容信号,适用于工业、过程控制和楼宇自动化应用。器件提供可编程逻辑控制器(PLC)数字输入模块的前端接口电路,内部集成了限流、低通滤波和通道串行化处理电路。与传统的分立电阻分压方案相比,输入限流可有效降低现场电源总线的功耗。可选择的片上低通滤波器灵活地对传感器输出进行去抖和滤波。片上串行器极大地减少了用于隔离的光耦数量。串行器具有堆栈功能,可对任意数量的输入通道进行串行处理,并通过一个SPI兼容接口输出。在任意输入通道数量的条件下把所需要的光耦数量减小到3个。为了提高抗高频噪声和快速电气瞬变干扰能力,器件可生成多位CRC校验码,每8位数据通过SPI口发送一次校验码。片上5V稳压器可以为外部光耦、数字隔离器或其它外部5V电路供电。现场总线侧的LED驱动器回收利用八路输入的电流,提供输入状态视觉指示,不额外消耗任何电流或功耗。

对于超低功耗应用,为了达到最低热耗,Maxim将推出引脚兼容的MAX31912,MAX31912采用已申请专利的电路技术,利用输入限流进一步降低功耗。供货状况请与工厂联系。

应用

  • PLC数字输入模块
  • 工业、楼宇和过程自动化
  • 电机控制
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX31913AUI+
  • HTML
  • HTML
MAX31913AUI+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 11, 2018

- 1805

DESIGN

MAX31913AUI+

量产

MAX31913AUI+T

量产

1月 17, 2018

- 1722E

ASSEMBLY

MAX31913AUI+

量产

MAX31913AUI+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 11, 2018

- 1805

arrow down

DESIGN

MAX31913AUI+

量产

MAX31913AUI+T

量产

1月 17, 2018

- 1722E

arrow down

ASSEMBLY

MAX31913AUI+

量产

MAX31913AUI+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

参考电路

参考电路 3

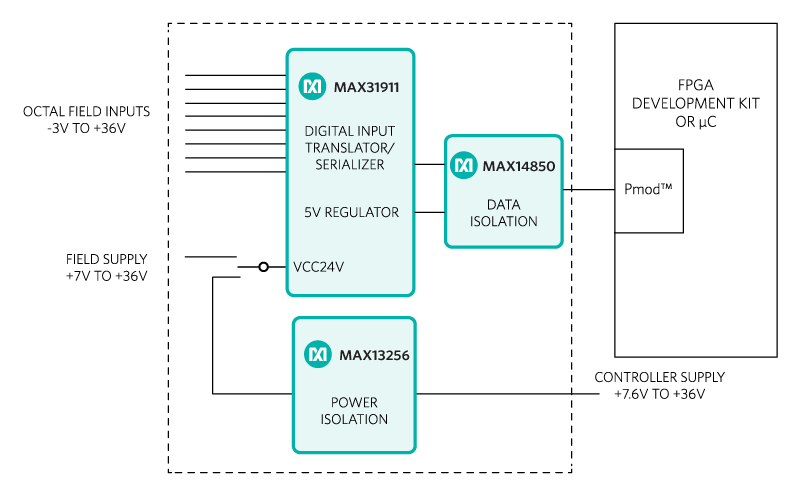

maxrefdes12fig01

隔离、八通道、工业数字输入电平转换器/串行器

zoomopens a dialog

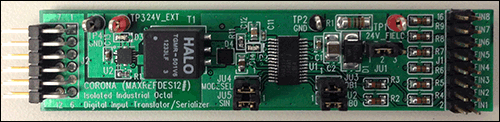

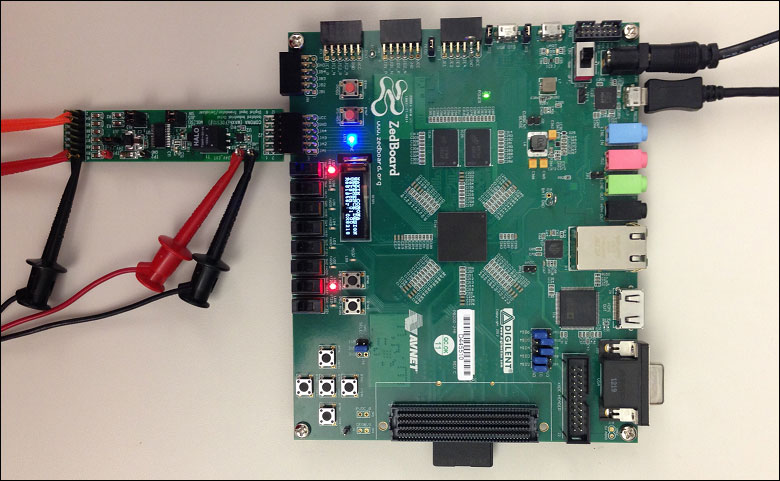

MAXREFDES12

隔离、八通道、工业数字输入电平转换器/串行器

隔离、八通道、工业数字输入电平转换器/串行器

特性和优点

  • 八路高压输入通道(最高36V)
  • 片上8-1串行器,SPI接口
  • 内部5V稳压器
  • 隔离电源和数据
  • 小尺寸印制板(PCB)面积
  • 器件驱动器
  • C语言源代码示例
  • Pmod™兼容规格

查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

47.02 M

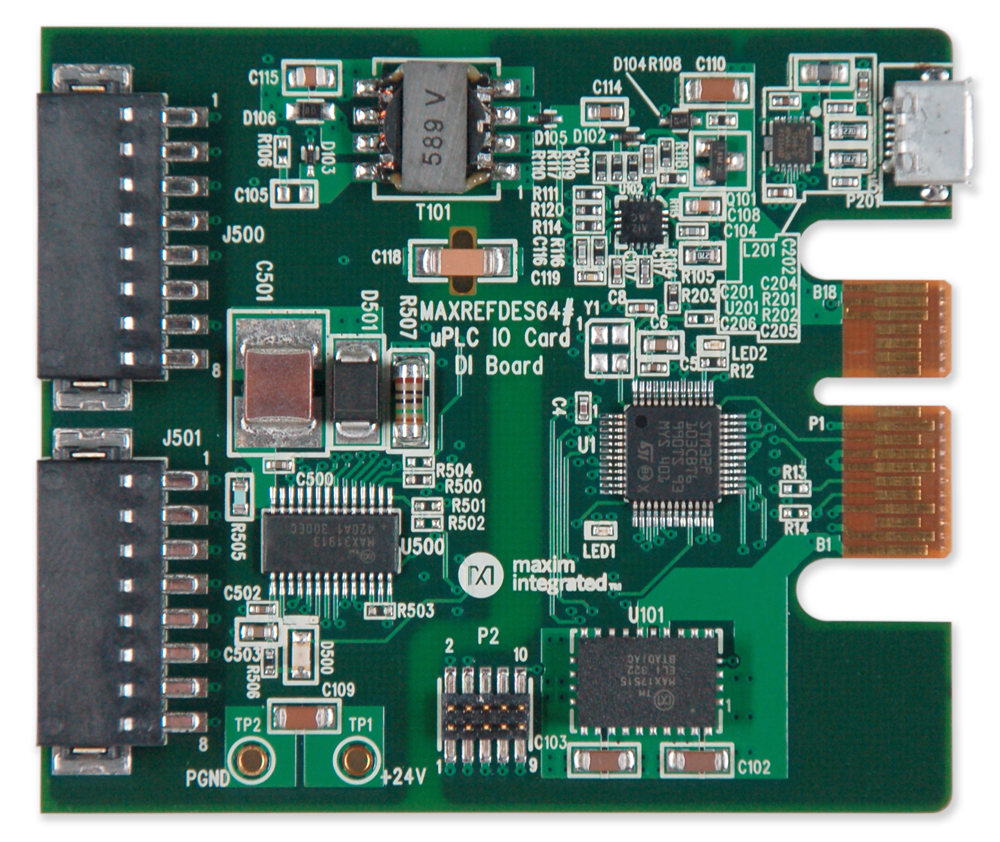

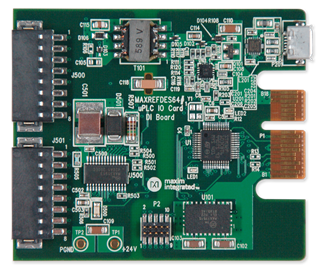

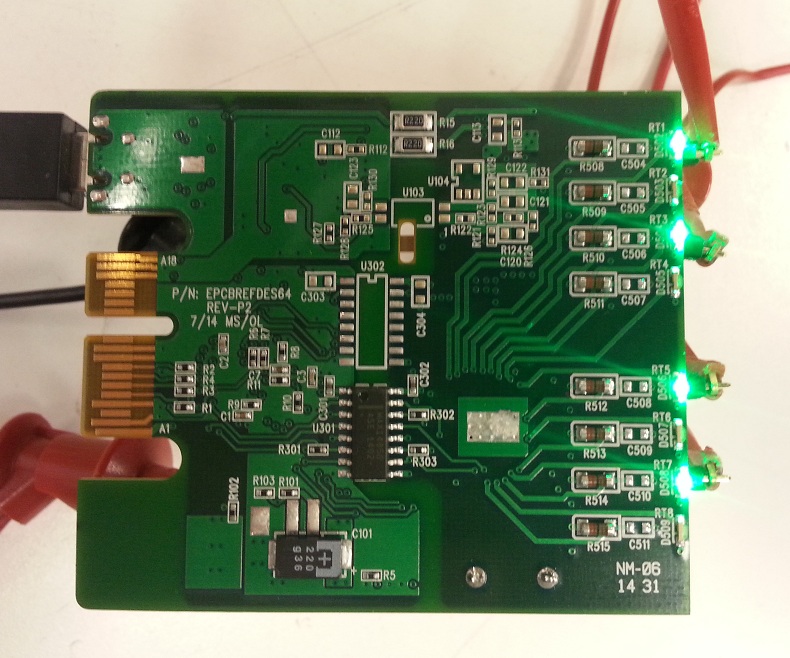

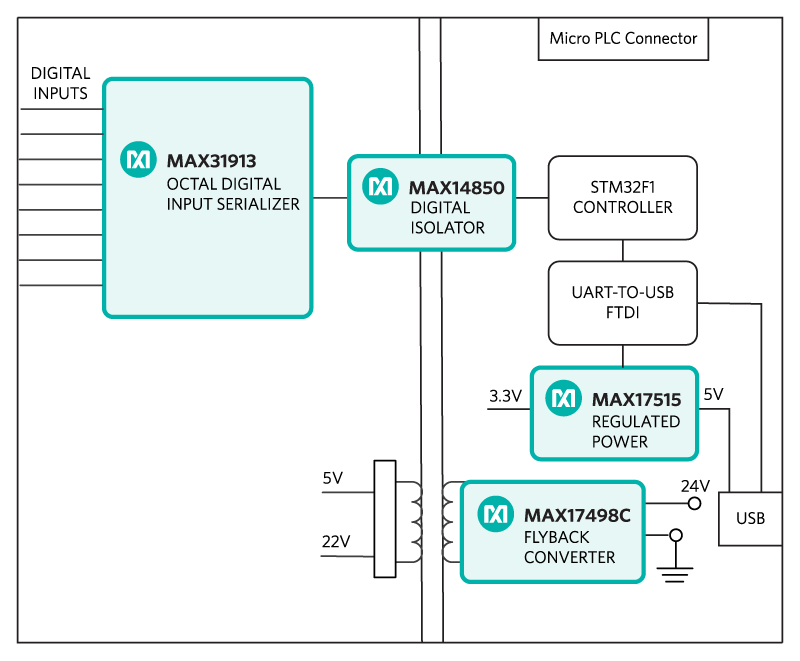

MAXREFDES64

8-Channel, Digital-Input Micro PLC Card

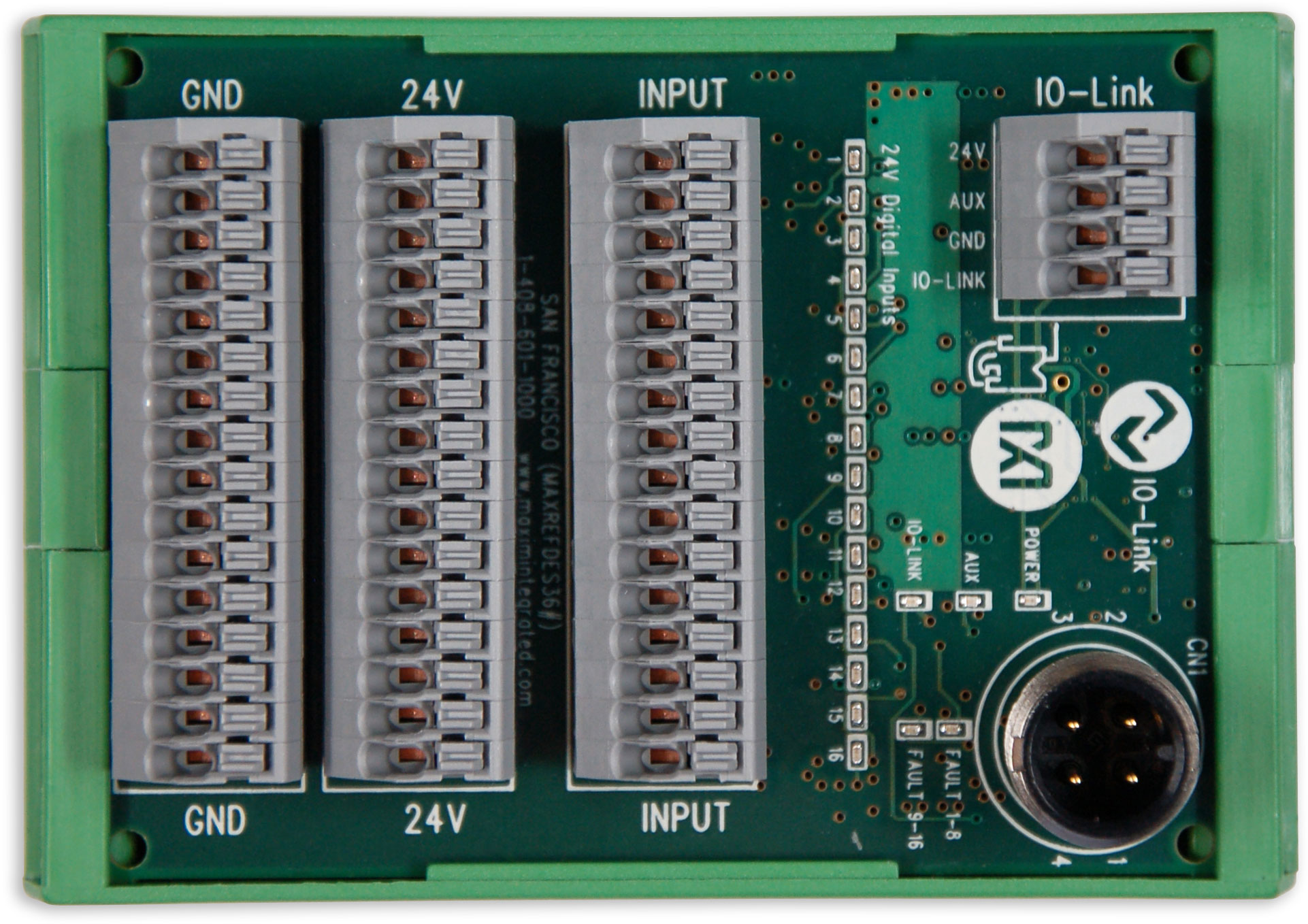

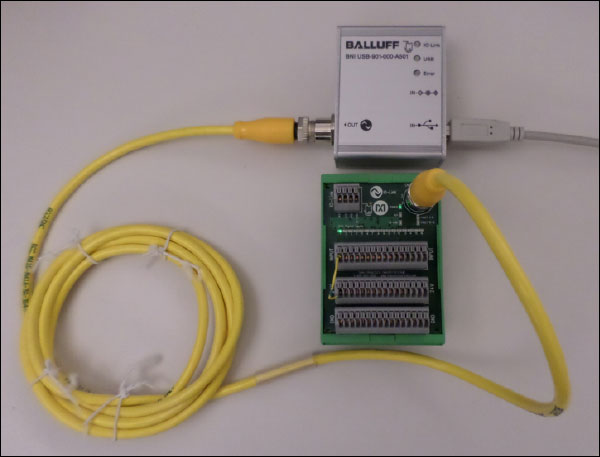

MAXREFDES36

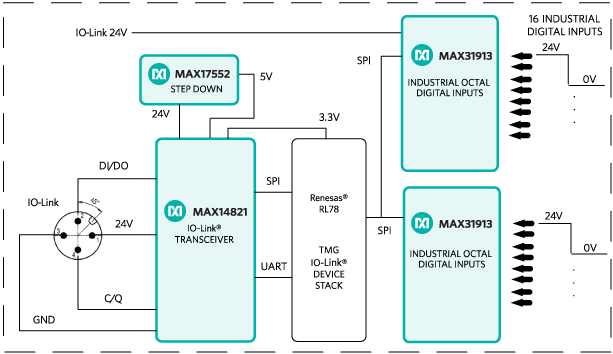

16通道IO-LINK数字输入集线器

zoomopens a dialog

MAXREFDES36

16通道IO-LINK数字输入集线器

16通道IO-LINK数字输入集线器

特性和优点

应用

  • PLC数字输入模块
  • 生产线
  • 输送系统
  • 机器人
  • 过程控制和自动化
  • 工业自动化
  • PLC和DCS系统

竞争优势

  • 小尺寸
  • 低功耗
  • 低成本

特征

  • DIN导轨设计
  • IEC 61131-9
  • 兼容IO-Link第1.1和1.0版
  • 片上8:1串行化
  • 故障监测
  • 现场供电LED驱动器
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

1.89 M
