MAXREFDES36

描述

概述

可编程逻辑控制器(PLC)和分布式控制系统(DCS)使用的数字输入信号比其它任何输入信号类型组合都要多。将工业数字输入的连接线并联至PLC不但费用昂贵，而且也容易造成布线像老鼠窝一样，难以维护。现场总线将I/O接口从PLC移到现场传感器附近的远端I/O集线器，大大改善了这一状况。然而，缺乏一个单一的，普遍接受的现场总线也会造成了混乱，挑战培训，成本高，以及设备之间兼容问题¹。

IO-Link是第一种开放式、现场总线无关、低成本、点对点串行通信总线协议，用于与传感器和执行器通信，已经被采纳为国际标准(IEC 61131-9)2。IO-Link最终标准化了全世界工业设备的互操作性。IO-Link可直接由PLC操作，或者集成到任何标准现场总线，使其快速成为与MAXREFDES36#等智能设备通信的事实标准。

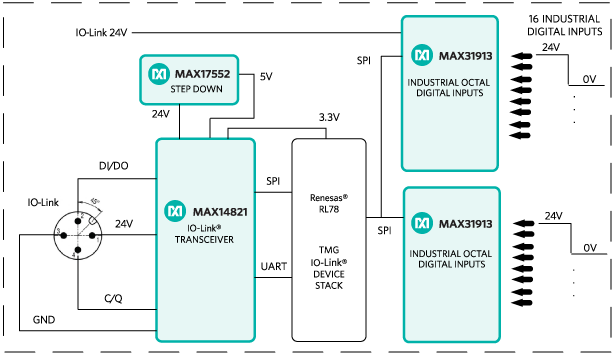

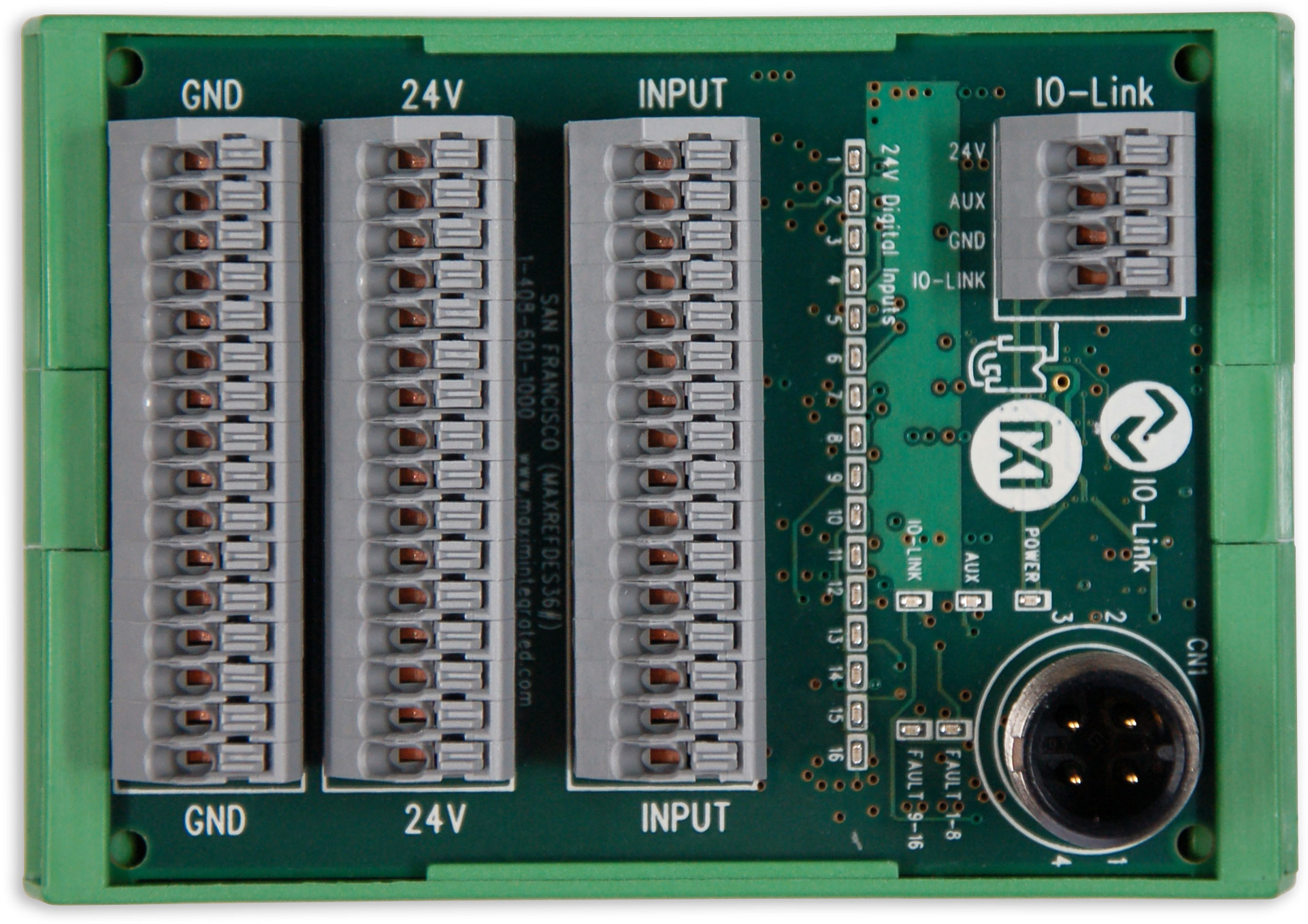

MAXREFDES36#为16通道IO-Link数字输入集线器，安装在53.75mm x 72mm小尺寸印刷电路板(PCB)上。Maxim Integrated和Technologie Management Gruppe Technologie und Engineering (TMG TE)通力协作，将MAXREFDES36#设计为兼容第1.1/1.0版IO-Link协议的数字输入集线器参考设计。MAXREFDES36#设计包括行业标准的Maxim Integrated IO-Link设备收发器(MAX14821)；高效率、高电压、降压型转换器(MAX17552)；Renesas®超低功耗、16位微控制器(RL78)，使用TMG TE的IO-Link设备栈和两片Maxim Integrated数字输入串行器(MAX31913)。图1所示为系统方框图。

优势和特点

应用

• PLC数字输入模块
• 生产线
• 输送系统
• 机器人
• 过程控制和自动化
• 工业自动化
• PLC和DCS系统

竞争优势

• 小尺寸
• 低功耗
• 低成本

特征

• DIN导轨设计
• IEC 61131-9
• 兼容IO-Link第1.1和1.0版
• 片上8:1串行化
• 故障监测
• 现场供电LED驱动器
