MAX31911

8通道、工业数字输入信号电平转换器/串行器

更多 showmore-icon

业内最可靠的低功耗、工业数字信号输入串行器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 8个高压输入通道(最高36V)
  • 可配置成IEC 61131-2输入类型1、2、3
  • 较宽的工作电压范围:7V至36V
  • 可选择配置5V供电
  • 可选择的输入滤波和0ms至3ms去抖
  • 可配置0.5mA至6mA输入限流
  • 所有输入引脚具有较高的HBM ESD保护
  • 集成8至1串行器,具有SPI接口
  • 内部5V稳压器
  • 过温指示
  • 片上24V供电电压监测
  • 低静态电流、低功耗
  • 多位CRC校验用于误码检测,提高与外部微处理器之间的数据传输可靠性
更多细节
show more Icon

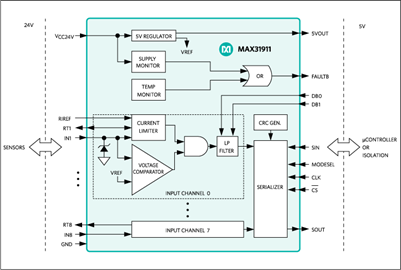

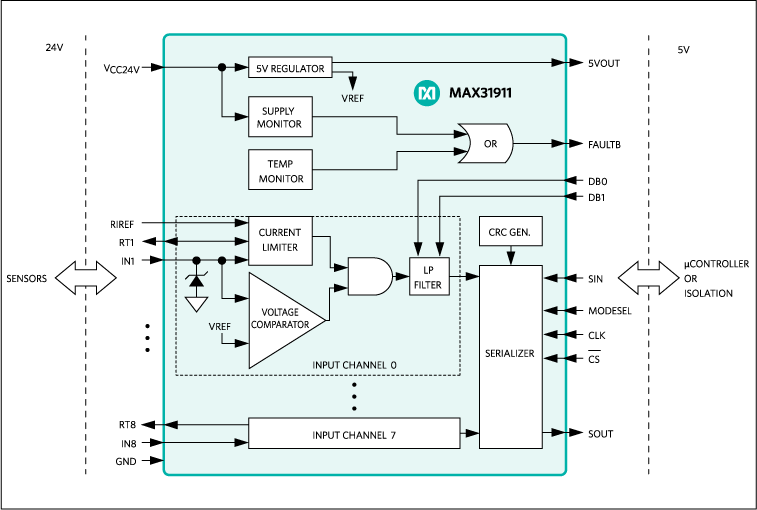

MAX31911是一款工业接口串行器,对传感器、开关的24V数字输出进行电平转换、调理和串行化处理,产生微控制器能够接受的5V CMOS兼容信号,适用于工业、过程控制和楼宇自动化上应用。器件提供了可编程逻辑控制器(PLC)数字输入模块的前端接口电路,内部集成了电流限制、低通滤波和通道串行化处理。与传统的分立电阻分压方案相比,输入限流可有效减小现场电源总线的功耗。可选择的片上低通滤波器灵活地对传感器输出进行去抖、滤波。片上串行器可大幅降低用于隔离的光耦数量。串行器具有堆栈,对任何数量的输入通道进行串行处理,并通过一个SPI接口输出,在任意输入通道数量的条件下把所需要的光耦数量减小到3个。为了提高抗高频噪声和快速电气瞬变干扰能力,器件可生成多位CRC校验,每8位数据通过SPI口发送一次校验码。片上5V稳压器可以为外部光耦、数字隔离器或其它外部5V电路供电。

对于超低功耗应用,Maxim提供引脚兼容的MAX31910,MAX31910利用专有技术进一步降低功耗,使其低于输入限流方案。

MAX31910和MAX31911的下一代产品在保持引脚兼容的条件下,将包括低功率LED驱动。

应用

  • PLC数字输入模块
  • 工业、楼宇和过程自动化
  • 电机控制

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX31911AUI+
  • HTML
  • HTML
MAX31911AUI+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 8, 2018

- 1759

DESIGN

MAX31911AUI+

量产

MAX31911AUI+T

量产

1月 17, 2018

- 1722E

ASSEMBLY

MAX31911AUI+

量产

MAX31911AUI+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 8, 2018

- 1759

arrow down

DESIGN

MAX31911AUI+

量产

MAX31911AUI+T

量产

1月 17, 2018

- 1722E

arrow down

ASSEMBLY

MAX31911AUI+

量产

MAX31911AUI+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX31911EVKIT

MAX31910和MAX31911评估套件

zoom

MAX31911EVKIT

MAX31910和MAX31911评估套件

MAX31910和MAX31911评估套件

特性和优点

  • 轻松评估MAX31910和MAX31911
  • 装配完成且经过测试
  • USB HID接口
  • 数字隔离器
  • 兼容Windows XP®操作系统和Windows® 7操作系统的软件
  • 符合RoHS标准

产品详情

MAX31910/11评估套件(EV套件)提供评估MAX31910和MAX31911工业八通道数字输入转换器/串行器所需的硬件和软件(图形用户界面)。评估套件已安装MAX31910AUI+或MAX31911AUI+,并带有数字隔离器和USB转SPI接口。

USB转SPI加密狗是一块单独的PCB,可用于与评估套件软件交互。该加密狗是可选的,如果用户提供SPI接口,则它不是确保MAX31910/11正常运行的必要条件。

该评估套件仅用于评估IC的功能和参数;它不适用于EMC测试。



应用

  • 楼宇自动化
  • PLC数字输入模块
  • 工业自动化
  • 电机控制
  • 过程自动化

MAX31910EVKIT

MAX31910和MAX31911评估套件

zoom

MAX31910EVKIT

MAX31910和MAX31911评估套件

MAX31910和MAX31911评估套件

特性和优点

  • 轻松评估MAX31910和MAX31911
  • 装配完成且经过测试
  • USB HID接口
  • 数字隔离器
  • 兼容Windows XP®操作系统和Windows® 7操作系统的软件
  • 符合RoHS标准

产品详情

MAX31910/11评估套件(EV套件)提供评估MAX31910和MAX31911工业八通道数字输入转换器/串行器所需的硬件和软件(图形用户界面)。评估套件已安装MAX31910AUI+或MAX31911AUI+,并带有数字隔离器和USB转SPI接口。

USB转SPI加密狗是一块单独的PCB,可用于与评估套件软件交互。该加密狗是可选的,如果用户提供SPI接口,则它不是确保MAX31910/11正常运行的必要条件。

该评估套件仅用于评估IC的功能和参数;它不适用于EMC测试。



应用

  • 楼宇自动化
  • PLC数字输入模块
  • 工业自动化
  • 电机控制
  • 过程自动化
参考电路

参考电路 1

maxrefdes12fig01

隔离、八通道、工业数字输入电平转换器/串行器

zoomopens a dialog

MAXREFDES12

隔离、八通道、工业数字输入电平转换器/串行器

隔离、八通道、工业数字输入电平转换器/串行器

特性和优点

  • 八路高压输入通道(最高36V)
  • 片上8-1串行器,SPI接口
  • 内部5V稳压器
  • 隔离电源和数据
  • 小尺寸印制板(PCB)面积
  • 器件驱动器
  • C语言源代码示例
  • Pmod™兼容规格

查看参考设计详情 external link
