MAX31910

8通道、工业数字输入信号电平转换器/串行器

更多 showmore-icon

业内功耗最低的工业数字信号输入串行器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 超低功耗
    • 低静态电流(典型值为1.4mA)
    • 高精度和高稳定度输入电流,0.5mA至6mA可调
    • 特殊(专有)超低功耗模式,带有开关式限流器
  • 高度集成降低BOM数量、电路板尺寸和系统成本
    • 8路高压输入通道(最高36V)
    • 集成8至1串行器,SPI接口
    • 内部5V稳压器
    • 片上过热指示
    • 片上24V电源电压监测
    • 集成去抖滤波器,0-3ms可选
  • 可靠的功能和性能,支持工业环境
    • 可产生并发送多位CRC校验码,用于检错,提高数据传输可靠性
    • 所有输入引脚具有较高的ESD保护
  • 支持工业标准输入类型
    • 可配置成IEC 61131-2输入类型1、2、3
  • 灵活供电,支持5V、12V、24V和更高电压系统
    • 较宽的工作电压范围:7V至36V
    • 可由逻辑侧的5V电源供电
更多细节
show more Icon

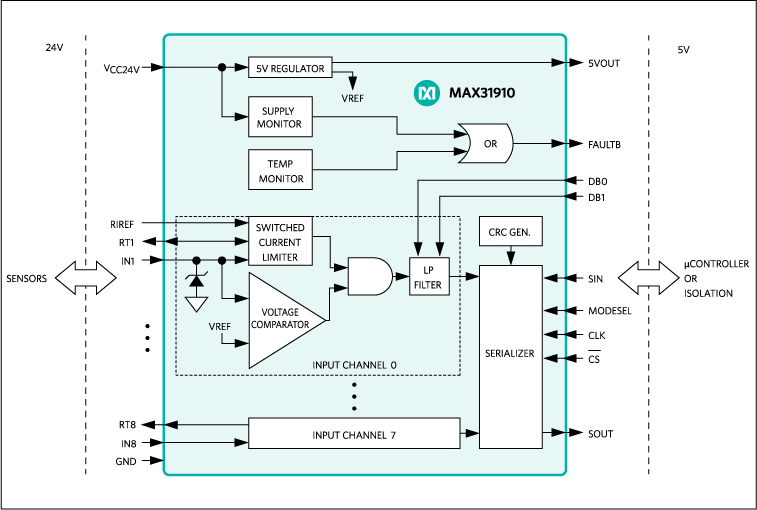

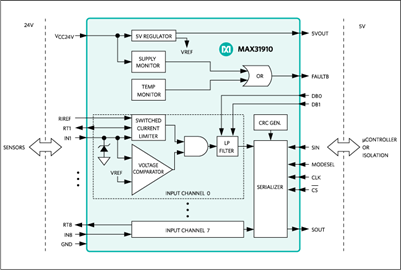

MAX31910是一款工业接口串行器,对传感器、开关的24V数字输出进行电平转换、调理和串行化处理,产生微控制器能够接受的5V CMOS兼容信号,适用于工业、过程控制和楼宇自动化。器件提供可编程逻辑控制器(PLC)数字输入模块前端接口电路。

内部集成限流、低通滤波和通道串行化处理。与传统的分立电阻分压方案相比,输入限流可有效减小现场电源总线功耗。此外,为实现同类产品最低功耗,器件采用专有技术,进一步降低功耗,使其低于输入限流方案。

可选择片上低通滤波器灵活地对传感器输出进行去抖、滤波。片上串行器大幅降低用于隔离的光耦数量。串行器具有堆栈,对任何数量的输入通道进行串行处理,并通过一个SPI兼容接口输出,在任何输入通道条件下把所需要的光耦数量减到3个。

为了提高抗高频噪声和快速电气瞬变干扰能力,器件可生成多位CRC校验,每8位数据通过SPI口发送一次校验码。片上5V稳压器可以为外部光耦、数字隔离器或其它外部5V电路供电。

对于低成本应用,Maxim Integrated提供引脚兼容的MAX31911,MAX31911不包含MAX31910内部的电流箝位开关。

MAX31912和MAX31913在保持引脚兼容的条件下,提供低功耗LED驱动。

应用

  • PLC数字输入模块
  • 工业、楼宇和过程自动化
  • 电机控制

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX31910AUI+
  • HTML
  • HTML
MAX31910AUI+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 11, 2018

- 1754N

ASSEMBLY

MAX31910AUI+

量产

MAX31910AUI+T

量产

3月 8, 2018

- 1759

DESIGN

MAX31910AUI+

量产

MAX31910AUI+T

量产

1月 17, 2018

- 1722E

ASSEMBLY

MAX31910AUI+

量产

MAX31910AUI+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 11, 2018

- 1754N

arrow down

ASSEMBLY

MAX31910AUI+

量产

MAX31910AUI+T

量产

3月 8, 2018

- 1759

arrow down

DESIGN

MAX31910AUI+

量产

MAX31910AUI+T

量产

1月 17, 2018

- 1722E

arrow down

ASSEMBLY

MAX31910AUI+

量产

MAX31910AUI+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX31911EVKIT

MAX31910和MAX31911评估套件

zoom

MAX31911EVKIT

MAX31910和MAX31911评估套件

MAX31910和MAX31911评估套件

特性和优点

  • 轻松评估MAX31910和MAX31911
  • 装配完成且经过测试
  • USB HID接口
  • 数字隔离器
  • 兼容Windows XP®操作系统和Windows® 7操作系统的软件
  • 符合RoHS标准

产品详情

MAX31910/11评估套件(EV套件)提供评估MAX31910和MAX31911工业八通道数字输入转换器/串行器所需的硬件和软件(图形用户界面)。评估套件已安装MAX31910AUI+或MAX31911AUI+,并带有数字隔离器和USB转SPI接口。

USB转SPI加密狗是一块单独的PCB,可用于与评估套件软件交互。该加密狗是可选的,如果用户提供SPI接口,则它不是确保MAX31910/11正常运行的必要条件。

该评估套件仅用于评估IC的功能和参数;它不适用于EMC测试。



应用

  • 楼宇自动化
  • PLC数字输入模块
  • 工业自动化
  • 电机控制
  • 过程自动化

MAX31910EVKIT

MAX31910和MAX31911评估套件

zoom

MAX31910EVKIT

MAX31910和MAX31911评估套件

MAX31910和MAX31911评估套件

特性和优点

  • 轻松评估MAX31910和MAX31911
  • 装配完成且经过测试
  • USB HID接口
  • 数字隔离器
  • 兼容Windows XP®操作系统和Windows® 7操作系统的软件
  • 符合RoHS标准

产品详情

MAX31910/11评估套件(EV套件)提供评估MAX31910和MAX31911工业八通道数字输入转换器/串行器所需的硬件和软件(图形用户界面)。评估套件已安装MAX31910AUI+或MAX31911AUI+,并带有数字隔离器和USB转SPI接口。

USB转SPI加密狗是一块单独的PCB,可用于与评估套件软件交互。该加密狗是可选的,如果用户提供SPI接口,则它不是确保MAX31910/11正常运行的必要条件。

该评估套件仅用于评估IC的功能和参数;它不适用于EMC测试。



应用

  • 楼宇自动化
  • PLC数字输入模块
  • 工业自动化
  • 电机控制
  • 过程自动化
