概览

优势和特点

  • 3mm x 3mm 12引脚QFN封装
  • 确保导通电阻:
    • 60Ω (最大) (+2.7V电源)
    • 40Ω (最大) (+5V电源)
  • 确保通道间匹配度为:3Ω (最大)
  • 确保整个信号范围内平坦度为:5Ω (最大)
  • 确保低漏电流:
    • +25°C时100pA (最大)
  • 开关时间: tON = 60ns, tOFF = 20ns
  • +1.8V至+5.5V单电源供电
  • 可处理满摆幅信号
  • -3dB带宽:> 200MHz
  • 低串扰:-90dB (1MHz)
  • 高关断隔离:-85dB (1MHz)
  • 电荷注入低于3pC
  • THD:0.02%
  • 兼容于+1.8V CMOS逻辑电平

产品详情

MAX4704为低电压、4通道模拟多路复用器,工作电压范围为+1.8V至+5.5V。MAX4704具有先断后通功能,+3V供电时tON = 60ns、tOFF = 20ns。

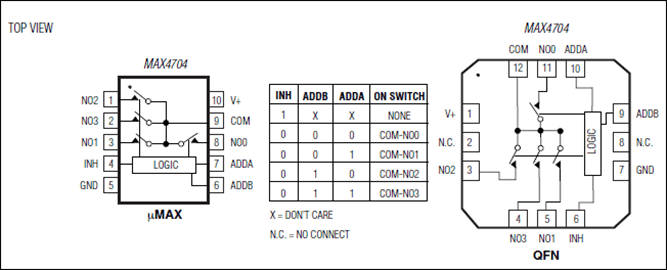

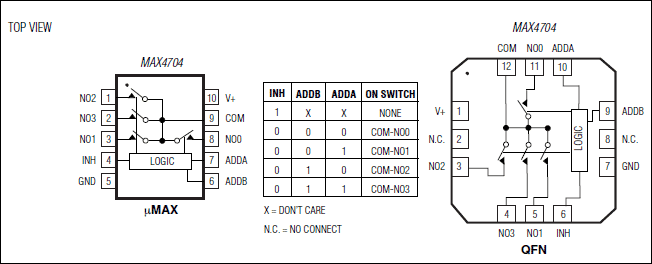

+2.7V供电时,器件具有60Ω (最大)导通电阻(RON),RON匹配度为3Ω (最大),RON平坦度最大为5Ω。+2.7V至+3.3V供电时,数字逻辑输入兼容于1.8V逻辑电平。MAX4704提供节省空间的12引脚QFN封装(3mm x 3mm)和10引脚µMAX®封装。

应用

  • 音频/视频信号切换
  • 电池供电应用
  • 蜂窝电话
  • 通信系统
  • 低电压数据采集
  • 调制解调器
  • MP3播放器
  • PCMCIA卡
  • 继电器替代品

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
