MAX6730

单/双/三电压微处理器监控电路,带有独立的看门狗输出

更多 showmore-icon

单/双/三电压µP监控电路,具有独立的看门狗输出,可监视低至0.63V的电压

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 10
特性
  • VCC1 (主电源)复位门限:+1.575V至+4.63V
  • VCC2 (次级电源)复位门限:+0.79V至+3.08V
  • 可调RSTIN门限用于监视低至+0.63V的电压(仅MAX6734/MAX6735)
  • 6种复位超时选项
  • 具有独立看门狗输出的看门狗定时器
    • 35s (最小值)初始看门狗启动周期
    • 1.12s (最小值)标准看门狗超时周期
  • 手动复位输入(MAX6730/MAX6731/MAX6734/MAX6735)
  • VCC1或VCC2低至+0.8V时保证复位输出正常
  • 推挽式/RESET输出或漏极开路/RESET输出
  • 不受VCC瞬变影响
  • +3.6V供电时电源电流低至14µA (典型值)
  • 小尺寸6引脚或8引脚SOT23封装
  • MAX6734KATGD3/V+T, MAX6734KALTD3/V+T通过AEC-Q100认证
更多细节
show more Icon

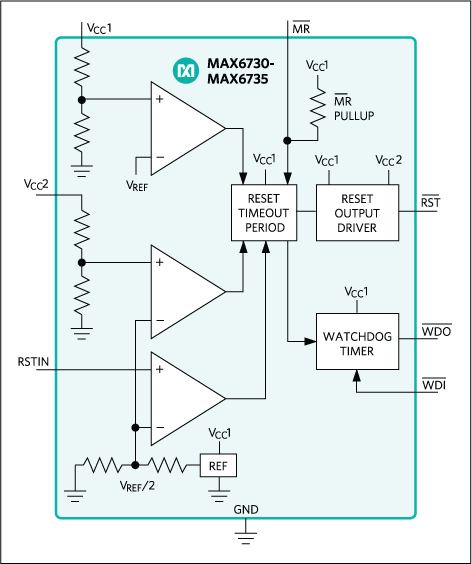

MAX6730–MAX6735单/双/三路µP监控电路具有看门狗定时和手动复位功能。MAX6730–MAX6735提供工厂预置复位门限,用于监视+0.9V至+5V电压,可调节的复位输入能够监视低至+0.63V的电压。与离散IC或分立元件相比,这些功能的组合显著提高了系统的稳定性和精确度。

当所有被监视电压超过它们各自的门限时,低电平有效复位输出会在复位超时周期内保持复位状态。多种工厂设定复位门限的组合降低了对外部元件数量的要求。MAX6730/MAX6731可监视单路固定电压、MAX6732/MAX6733可监视两路固定电压,MAX6734/MAX6735可监视两路固定电压和一路可调电压。所有器件均提供6种最小复位周期,范围从1.1ms至1120ms。

MAX6730–MAX6735具有看门狗定时器和独立的看门狗输出。看门狗定时器可防止系统因代码运行错误发生死锁。在复位信号被触发后,看门狗启动延时为54s,允许系统在上电期间进行初始化。看门狗在初始化完成1.68s后进入正常工作状态。MAX6730/MAX6732/MAX6734具有低电平有效、漏极开路的看门狗输出。MAX6731/MAX6733/MAX6735具有低电平有效、推挽式看门狗输出。

器件的其他特性包括:手动复位输入(MAX6730/MAX6731/MAX6734/MAX6735)和推挽式复位输出(MAX6731/MAX6733/MAX6735)或漏极开路复位输出(MAX6730/MAX6732/MAX6734)。MAX6730–MAX6733采用小巧的SOT23-6封装;MAX6734/MAX6735采用节省空间的SOT23-8封装。所有器件均工作在扩展级温度范围(-40°C至+85°C)。

应用

  • 汽车
  • 计算机/服务器
  • 工业设备
  • 多电压系统
  • 便携式电池供电设备
  • 打印机与传真机
  • 机顶盒
  • 电信/网络设备
产品模型 10
