MAX8867

量产

低噪声、低压差、150mA线性稳压器，SOT23封装

业内压差最低的SOT23、低噪声、150mA稳压器

数据手册 (Rev. 3)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低输出噪声：30µVRMS
  • 50mA输出时的压差低至55mV（150mA输出时为165mV）
  • 空载电源电流低至85µA
  • 工作电源电流低至100µA（即使在压差条件下）
  • 热过载和短路保护
  • 电池反接保护
  • 输出电流限值
  • 预设输出电压（±1.4%精度）
  • 逻辑控制关断电流：10nA

MAX8867/MAX8868低噪声、低压差线性稳压器采用2.5V至6.5V输入电压供电，提供高达150mA的电流。这些器件的典型输出噪声仅为30µVRMS，150mA时的典型压差仅为165mV。输出电压预设为2.5V至5.0V范围内的电压，增量为100mV。除BP引脚外，MAX8867和MAX8868与MAX8863和MAX8864引脚兼容。

MAX8867/MAX8868采用内部P沟道MOSFET调整管设计，可保持100µA的低电源电流，不受负载电流和压差的影响。其他特性包括10nA逻辑控制的关断模式、短路和热关断保护以及电池反接保护。MAX8868还具有自动放电功能，当器件处于关断模式时，可主动将输出电压放电至地。两款器件均采用常规和薄型5引脚SOT23封装。



应用

  • 手机
  • 无线电话
  • 电子规划器
  • 手持式仪器仪表（PDA、掌上型电脑）
  • 调制解调器
  • 掌上型电脑
  • PCMCIA卡
  • PCS电话
MAX8867
低噪声、低压差、150mA线性稳压器，SOT23封装

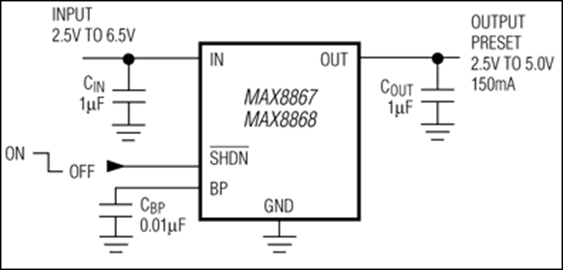

MAX8867、MAX8868：典型工作电路
