特性
- 高直流/交流精度提高测量质量
- 16位分辨率，无失码
- 500ksps吞吐率，无流水线延时/延迟
- 92.9dB SNR 和 -103dB THD @ 10kHz
- 0.5 LSBRMS转换噪声
- ±0.2 LSB DNL (典型值)和±0.4 LSB INL (典型值)
- 高度集成的ADC节省成本和空间
- ±6ppm/°C内部基准
- 内部基准缓冲器
- ±5V双极性模拟输入
- 较宽电源范围和低功耗，简化电源设计
- 5V模拟电源
- 2.3V至5V数字电源
- 25.5mW功耗 @ 500ksps
- 关断模式下耗流仅10µA
- 支持多种行业标准的串口和小型封装减小尺寸
- SPI/QSPI™/MICROWIRE®/DSP兼容串行接口
- 3mm x 3mm、微小、12引脚、TDFN封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

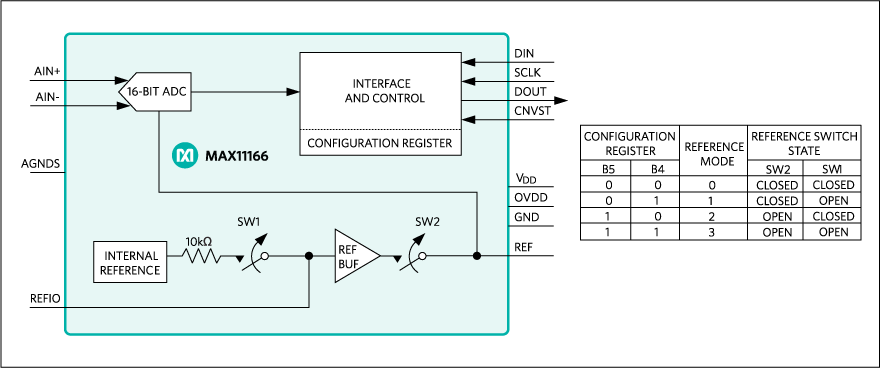

MAX11166 16位、500ksps、SAR ADC具有优异的交流和直流性能，真正的双极性输入范围，尺寸小，带有内部基准。MAX11166采用单5V电源工作，可测量±5V (10VP-P)输入范围。拥有专利的电荷泵结构允许直接采样高阻信号源。MAX11166集成可选的6ppm/°C基准，带内部缓冲器，节约外部基准成本和空间。
ADC达到92.9dB SNR和-103dB THD。MAX11166保证16位无失码和±0.4 LSB (典型值) INL。
MAX11166利用SPI兼容串行接口进行通信，工作在2.5V、3V、3.3V或5V逻辑电平。串行接口能够以菊花链形式并联多个ADC，以用于多通道应用，以及提供忙碌指示选项，简化系统同步和定时。
MAX11166采用12引脚、3mm x 3mm、TDFN封装，工作在-40°C至+85°C温度范围。
应用
- 自动测试设备
- 数据采集系统
- 工业控制系统/处理控制
- 医疗仪表
