MAX11165

16位、250ksps、0到5V输入、内置基准SAR ADC,TDFN封装

更多 showmore-icon

内置基准和基准缓冲器的ADC,有效节省空间和成本

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 较高的直流/交流精度,提高测量质量
    • 16位分辨率无失码
    • 250ksps吞吐率,无流水线延时/延迟
    • 92.4dB SNR和-104.2dB THD @ 10kHz
    • 0.5 LSBRMS转换噪声
    • ±0.2 LSB DNL (典型值)和±0.6 LSB INL (典型值)
  • 高度集成的ADC,节省成本和空间
    • ±6ppm/°C内部基准
    • 内部基准缓冲器
  • 宽电源范围和低功耗,简化电源设计
    • 5V模拟电源
    • 2.3V至5V数字电源
    • 19mW功耗 @ 250ksps
    • 关断模式下耗流仅为10µA
  • 支持多种行业标准的串口以及小型封装,减小整体尺寸
    • SPI/QSPI™/MICROWIRE®/DSP兼容串口
    • 3mm x 3mm、微小、12引脚、TDFN封装
更多细节
show more Icon

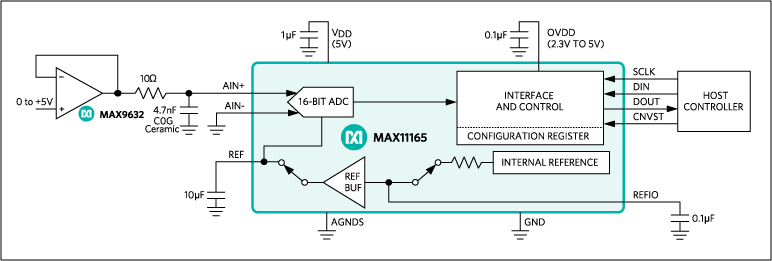

MAX11165是一款16位、250ksps、SAR ADC,提供卓越的交流和直流特性,单极性输入,具有小尺寸封装和内部基准。MAX11165集成了可供选择的基准和基准缓冲器,节省成本和空间。

该款ADC具有92.2dB SNR和-105dB THD,确保16位无失码。

MAX11165采用SPI兼容的串行通信接口,支持2.5V、3V、3.3V和5V逻辑电平。该串行接口支持菊链模式,连接多片ADC以支持多通道应用,器件提供“忙”指示信号选项,以简化系统同步和定时。

MAX11165提供12引脚、3mm × 3mmTDFN封装,工作温度:-40°C至+85°C。

应用

  • 自动测试设备
  • 数据采集系统
  • 工业控制系统/处理控制
  • 医疗仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX11165ETC+
  • HTML
  • HTML
MAX11165ETC+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
参考电路

参考电路 1

MAXREFDES74

MAXREFDES74: 18-Bit Precision Data Acquisition System

zoomopens a dialog

MAXREFDES74

MAXREFDES74: 18-Bit Precision Data Acquisition System

MAXREFDES74: 18-Bit Precision Data Acquisition System

特性和优点

The MAXREFDES74# reference design features:

  • Power and data isolation
  • Flexible, configurable inverting or noninverting input scheme
  • Unipolar or bipolar input (ADC) and output (DAC)

MAX11156

  • 18-bit resolution with no missing codes
  • SNR: 94.4dB
  • THD: -107dB at 1kHz
  • Buffered internal or external voltage reference input
  • Internal reference with -6ppm/°C (typ) temperature coefficient
  • Single 5V supply
  • True bipolar ±5V input range

MAX5318

  • 18-bit resolution with no missing codes
  • High accuracy: ±2 LSB INL (max)
  • 3µs settling time
  • User-programmable offset and gain calibration
  • ±0.5ppm/°C (typ) offset and gain drift over temperature
  • Force/sense output
  • 50MHz SPI-compatible interface with 1.8V to 5.5V logic
查看参考设计详情 external link
