概览
优势和特点
- 理想用于ATE和高精度设备
- 在整个温度范围内保证±1 LSB (最大值) INL精度
- 驱动10kΩ || 100pF负载时可快速建立(3µs)
- 上电时,将DAC输出安全地复位至零或中间值(引脚可选)
- 可预先确定系统上电或复位时的状态
- 负电源(AVSS)选项在0V下确保INL/DNL指标
- SPI接口兼容1.7V至5.5V逻辑
- 高度集成,缩短开发时间、减小PCB面积
- 电压输出缓冲可直接驱动2kΩ负载满摆幅工作
- 集成基准缓冲器
- 无需外部放大器
- 4mm × 5mm、24引脚TQFN小尺寸封装
产品详情

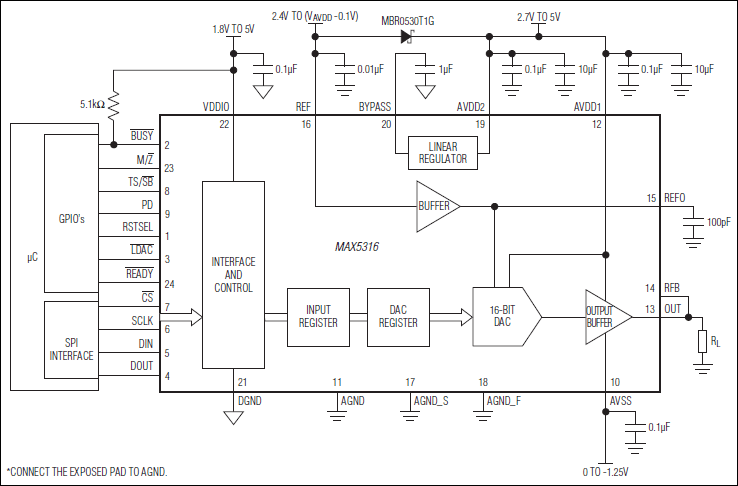

MAX5316为高精度、16位、串行SPI输入、电压缓冲输出数/模转换器(DAC),采用4mm x 5mm、24引脚TQFN封装。在-40°C至+105°C整个温度范围内,器件可保持±1 LSB INL (最大值)和±0.25 LSB DNL (典型值)精度。
DAC提供电压缓冲输出,具有3µs快速建立时间,在FSR内保持低失调和±0.6ppm/°C (典型值)的增益温漂。加载/感应输出(OUT)有助于在驱动长线负载时保持高精度指标,独立的AVSS电源允许放大器输出至0V (GND)电平,在接近地电位时确保线性指标。
上电时,器件将输出复位至零或中间值。
2.7V至5.5V较宽的供电范围,集成的低温票、低噪声基准缓冲器,简化器件设计。MAX5316具有50MHz 3线SPI接口;如需I²C接口,可使用MAX5317。
MAX5316采用24引脚TQFN-EP封装,工作在-40°C至+105°C温度范围。
应用
- 自动校准
- 自动测试设备
- 通信系统
- 数据采集系统
- 增益与失调调节
- 医疗装置
- 过程控制与伺服环路
- 可编程电压及电流源
- 测试与测量
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

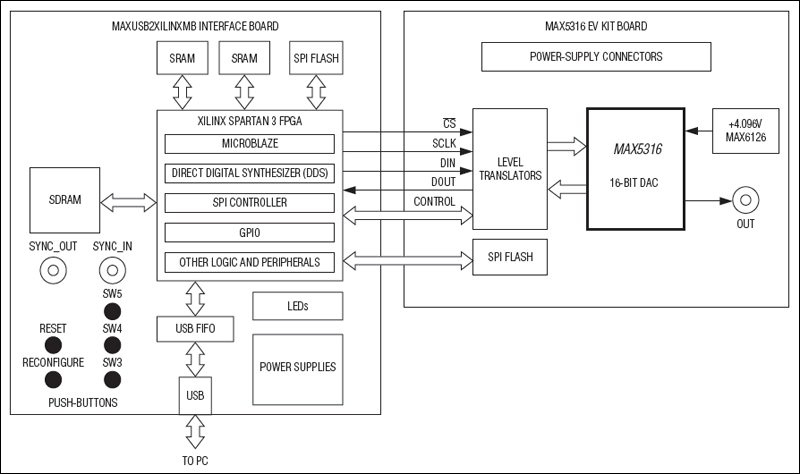

评估套件 (1)
