MAX11160

16位、500ksps、内置基准的+5V SAR ADC,采用µMAX封装

更多 showmore-icon

内置基准的ADC,采用行业标准10引脚封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高DC/AC精度提高测量质量
    • 16位分辨率,无失码
    • 500ksps吞吐量,无流水线延时/延迟
    • 91.7dB SNR和-103dB THD @ 10kHz
    • 0.5 LSBRMS转换噪声
    • ±0.5 LSB DNL(典型值)和±1.3 LSB INL (典型值)
  • 高度集成ADC节省成本和空间
    • ±7ppm/°C内部基准
    • 内部基准缓冲器
  • 灵活和较低的电源,节省空间和成本
    • +5V模拟电源和+2.3V至+5V数字电源
    • 35.4mW功耗@ 500ksps
    • 关断模式下电流为10µA
  • 支持多种行业标准的串联接口和小型封装减小尺寸
    • SPI/QSPI™/MICROWIRE®/DSP兼容
    • 3mm x 5mm、微小、10引脚µMAX封装
更多细节
show more Icon

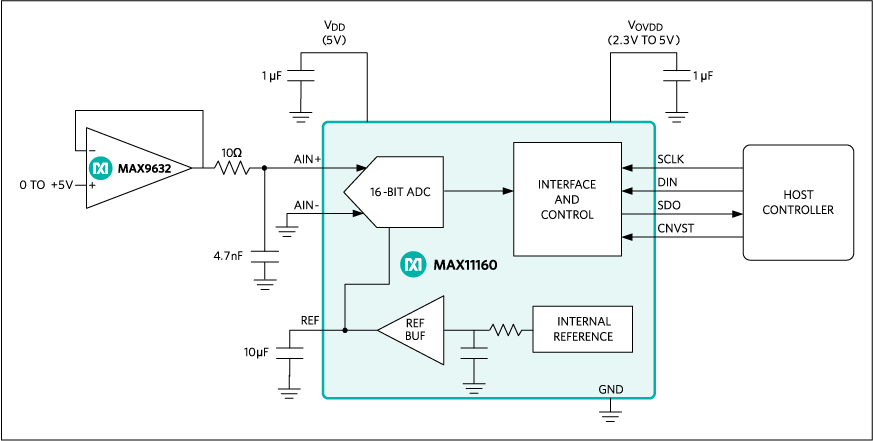

MAX11160为16位、500ksps、SAR ADC,具有优异的交流和直流性能,支持真正单极性输入范围,具有小尺寸、内置基准等特性。MAX11160可测量+5V (0至5V)输入范围,采用单5V电源供电。MAX11160集成低漂移基准,带内部缓冲器,从而节省了外部基准的成本和空间。

ADC具有高达91.7dB的SNR和-103dB THD。MAX11160保证16位无失码和±1.3 LSB INL (典型值)。

MAX11160通过SPI兼容串口通信,工作在2.3V、3V、3.3V或5V逻辑电平。串行接口能够以菊链形式连接多个ADC,用于多通道应用;器件提供“忙”指示选项,简化系统同步和定时。

MAX11160采用10引脚、3mm x 5mm、µMAX®封装,工作在-40°C至+85°C温度范围。
